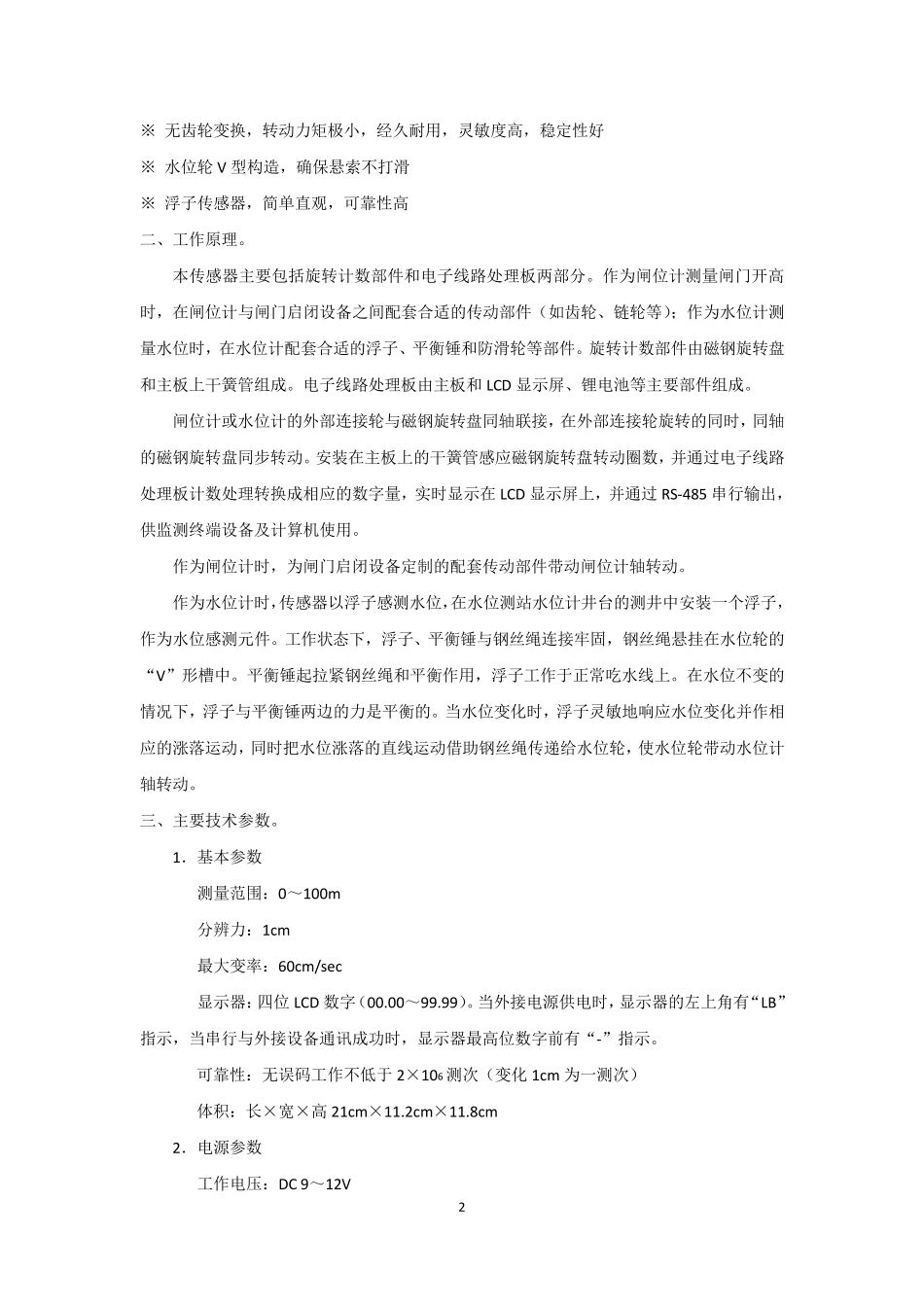

1 W DC31 型闸门开度、水位高度仪使用及注意事项 一、产品介绍。 江苏省引江水利水电设计研究院研制的 W DC31 型闸门开度、水位高度仪由旋转计数部件和电子线路处理板组成，配以不同闸门启闭设备的传动部件，可以测量闸门的开度；配以浮子、平衡锤和水位轮，可测水位高度。通过液晶显示屏，可以实时显示数据，并将数据通过 RS-485 囗串行输出，以满足信息传输、处理、记录和显示的需要。本传感器外壳由铸铝精加工制作，密封性好，便于安装维护，内部采用进口元器件，具有变率快、微力矩、低功耗、测量现场直接显示、工作可靠、易于和监测终端设备及计算机连接等优点，能够长期用于闸位和水位测量，并能保证性能的稳定可靠，可广泛用于闸门开启度的测量以及江河、湖泊、水库、河口、渠道、船闸、地下水和各种水工建筑物处的水位测量。 产品具备以下特点： ※ 数据测量无漂移，不受环境干扰影响 ※ 外壳由铸铝精加工制作，密封性好 ※ 量程大，量程范围0～99.99 米 ※ LCD 现场显示实时闸位/水位，且功耗极低 ※ RS—485 口串行数据输出 ※ 多种通讯协议，常用协议为国际上较为通用的 MODBUS 协议 ※ 传感器可在任何位置置零，不需退到零位 ※ 非接触磁传感器计数编码，无机械磨损 ※ 比例系数可调,方便闸位转换 2 ※ 无齿轮变换，转动力矩极小，经久耐用，灵敏度高，稳定性好 ※ 水位轮 V 型构造，确保悬索不打滑 ※ 浮子传感器，简单直观，可靠性高 二、工作原理。 本传感器主要包括旋转计数部件和电子线路处理板两部分。作为闸位计测量闸门开高时，在闸位计与闸门启闭设备之间配套合适的传动部件（如齿轮、链轮等）；作为水位计测量水位时，在水位计配套合适的浮子、平衡锤和防滑轮等部件。旋转计数部件由磁钢旋转盘和主板上干簧管组成。电子线路处理板由主板和 LCD 显示屏、锂电池等主要部件组成。 闸位计或水位计的外部连接轮与磁钢旋转盘同轴联接，在外部连接轮旋转的同时，同轴的磁钢旋转盘同步转动。安装在主板上的干簧管感应磁钢旋转盘转动圈数，并通过电子线路处理板计数处理转换成相应的数字量，实时显示在 LCD 显示屏上，并通过RS-485 串行输出，供监测终端设备及计算机使用。 作为闸位计时，为闸门启闭设备定制的配套传动部件带动闸位计轴转动。 作为水位计时，传感器以浮子感测水位，在水位测站水位计井台的测井中安装一个浮子，作为水位感测元件。工作状态下，浮子、平衡锤与钢...
