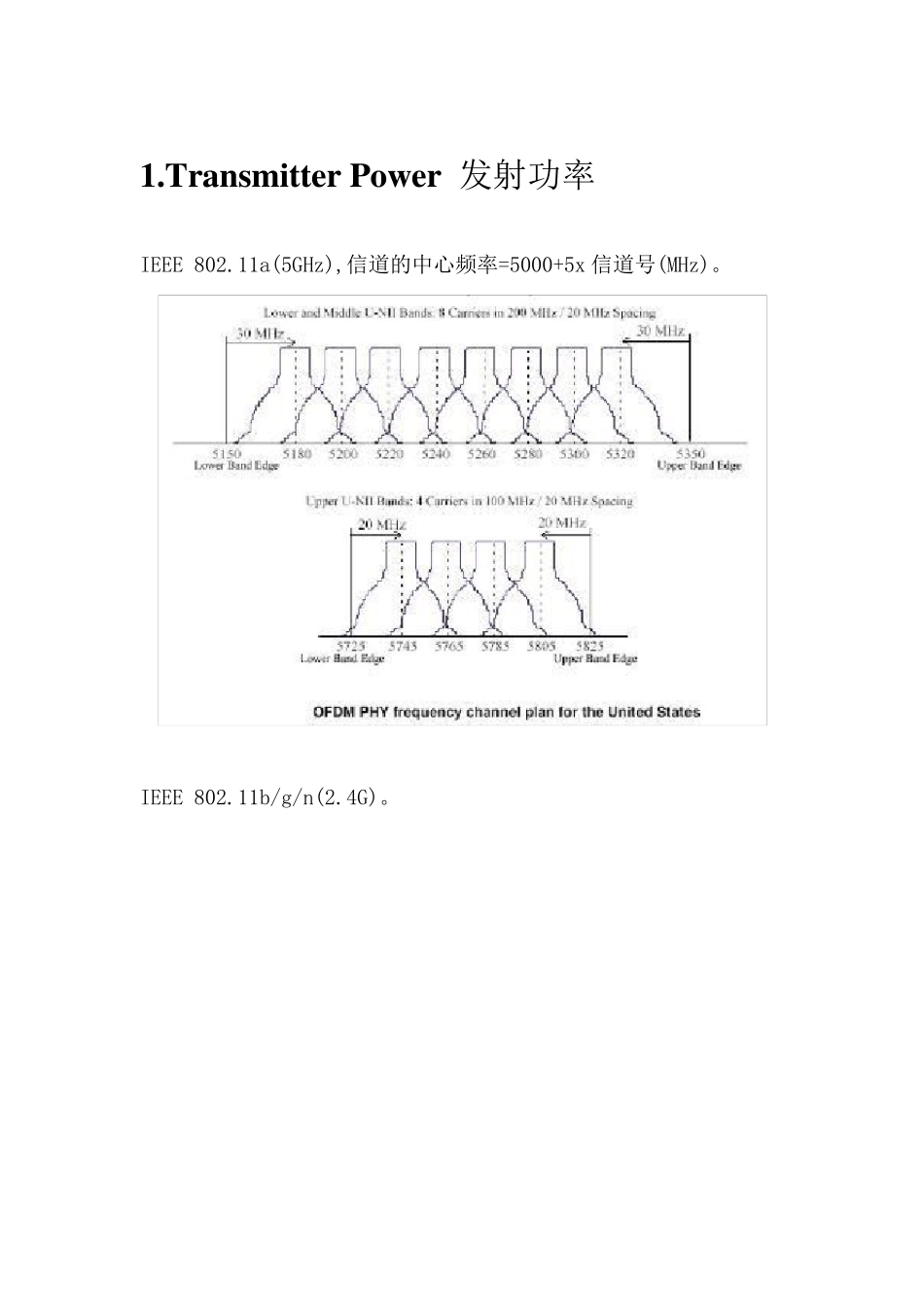

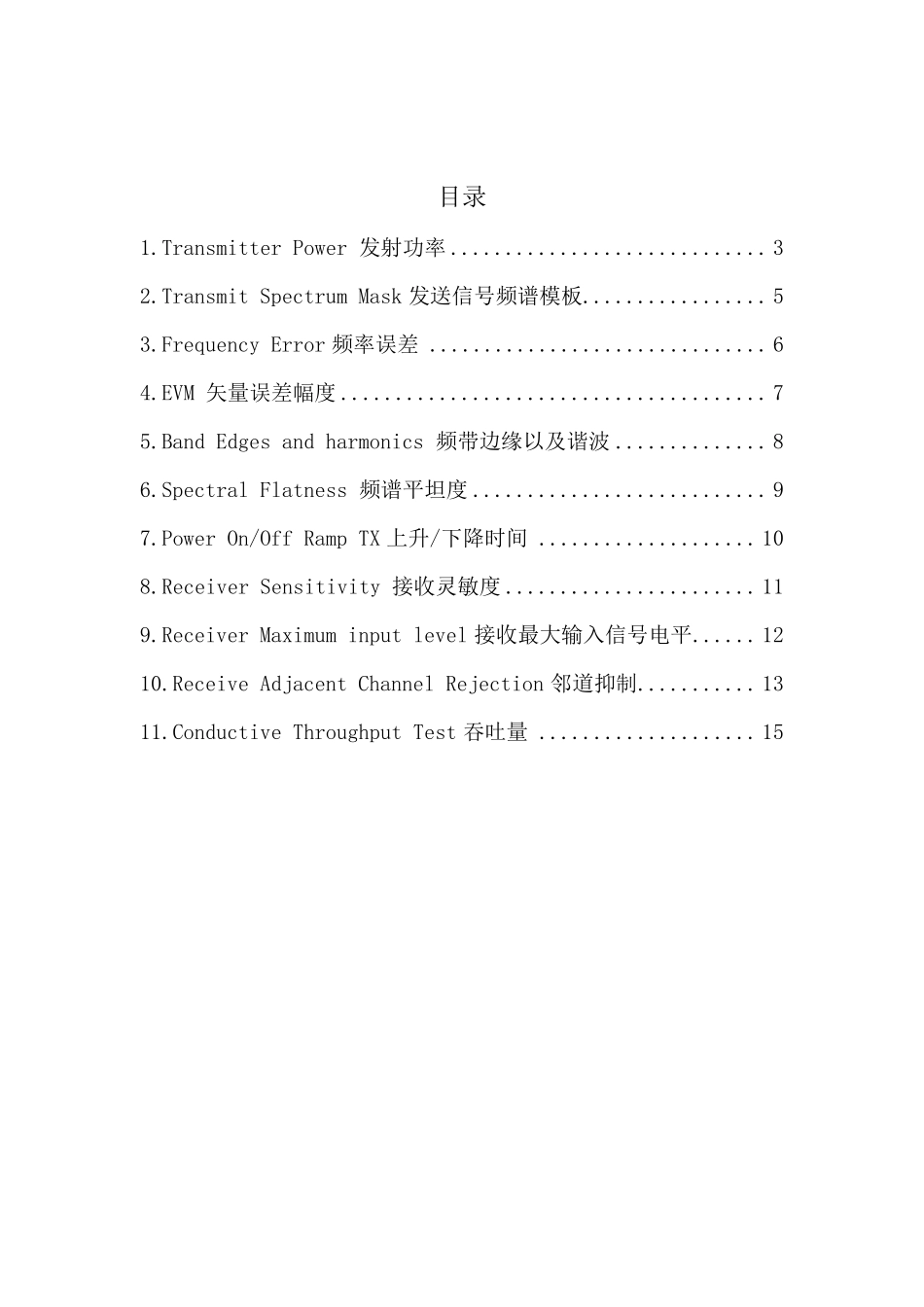

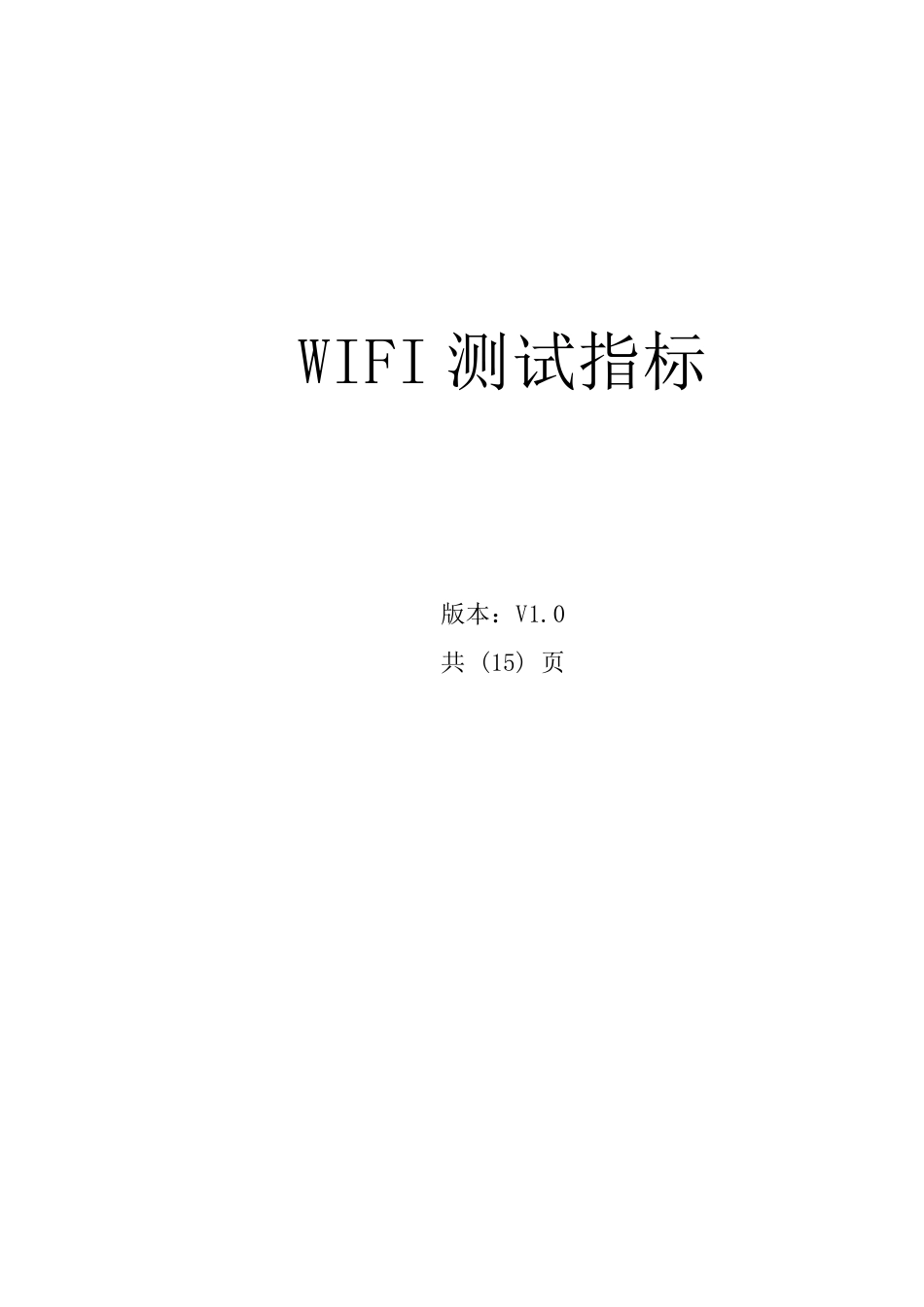

WIFI 测试指标 版本：V1.0 共 (15) 页 目录 1.Transmitter Power 发射功率 ............................. 3 2.Transmit Spectrum Mask 发送信号频谱模板................. 5 3.Frequency Error 频率误差 ............................... 6 4.EVM 矢量误差幅度 ....................................... 7 5.Band Edges and harmonics 频带边缘以及谐波 .............. 8 6.Spectral Flatness 频谱平坦度 ........................... 9 7.Power On/Off Ramp TX 上升/下降时间 .................... 10 8.Receiver Sensitivity 接收灵敏度 ....................... 11 9.Receiver Maximum input level 接收最大输入信号电平 ...... 12 10.Receive Adjacent Channel Rejection 邻道抑制........... 13 11.Conductive Throughput Test 吞吐量 .................... 15 1.Transmitter Pow er 发射功率 IEEE 802.11a(5GHz),信道的中心频率=5000+5x 信道号(MHz)。 IEEE 802.11b/g/n(2.4G)。 1) 11b/g/a，20M 带宽11n、40M 带宽11n 发射功率无统一国际标准，每个国家或地区按照实际情况制定标准。一般来说，北美最大功率<=30dBm，中国和欧洲国家最大功率<=20dBm，日本最大功率则<=20dBm 。 2) 发射功率是待测无发送无线信号强度的大小，在满足频谱模板和EVM 指标前提下，其发射功率越大说明其线性度越好，在实际应用中则表现为无线覆盖范围更大。 3) 测量发射功率可以用功率计、矢量信号分析仪器和专用的 WIFI 的测试以 IQview/nXn。 2.Transmit Spectru m Mask 发送信号频谱模板 1) 使待测物工作于发射状态，用矢量信号分析仪或专用的WIFI 的测试IQview/nXn 观察其波形，按照规则绘制频谱模板如下，在发射功率满足要求的前提下，频谱低于模板为合格，余量越大说明其产品性能越好11b/g/n 设备设置如下： (Span 110MHz、RBW(分辨率带宽) 100KHz、VBW(视频带宽) 100KHz(11b)、VBW(视频带宽) 30KHz(11a/g/n)、Sweep time 500ms)。 2) 20M 带宽 11n，40M 带宽 11n 发射功率频谱模板： 3) 无线频谱模板用于测试产品发送信号时在其相邻信道的干扰度。 3.Frequency Error 频率误差 1) 频率误差表征是射频信号偏离该信号所处信道中心频率的大小，通常单位为ppm。 2) 测试误差要求：<25ppm(802.11b)；<20ppm(802.11g/a/n) （Span...
