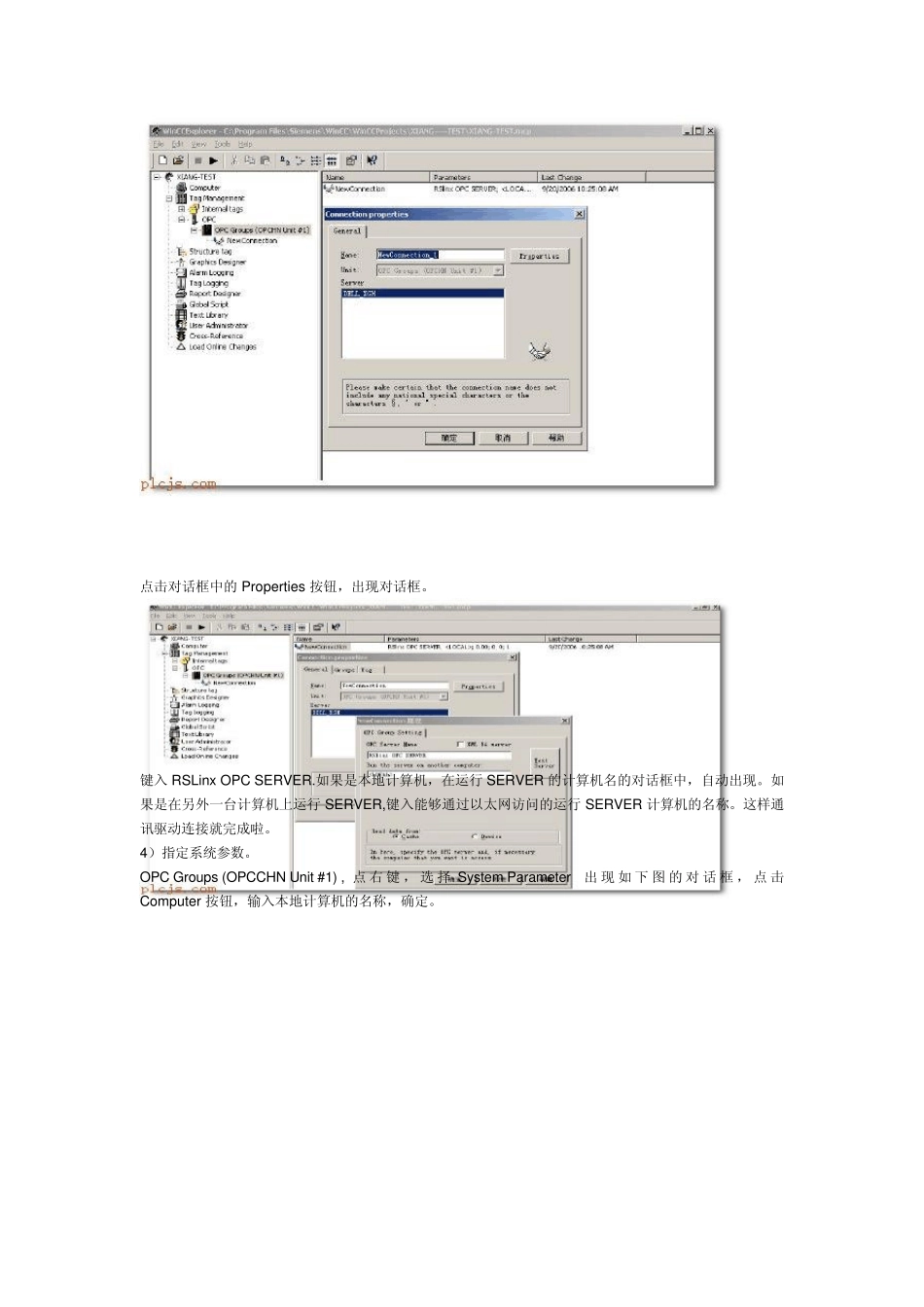

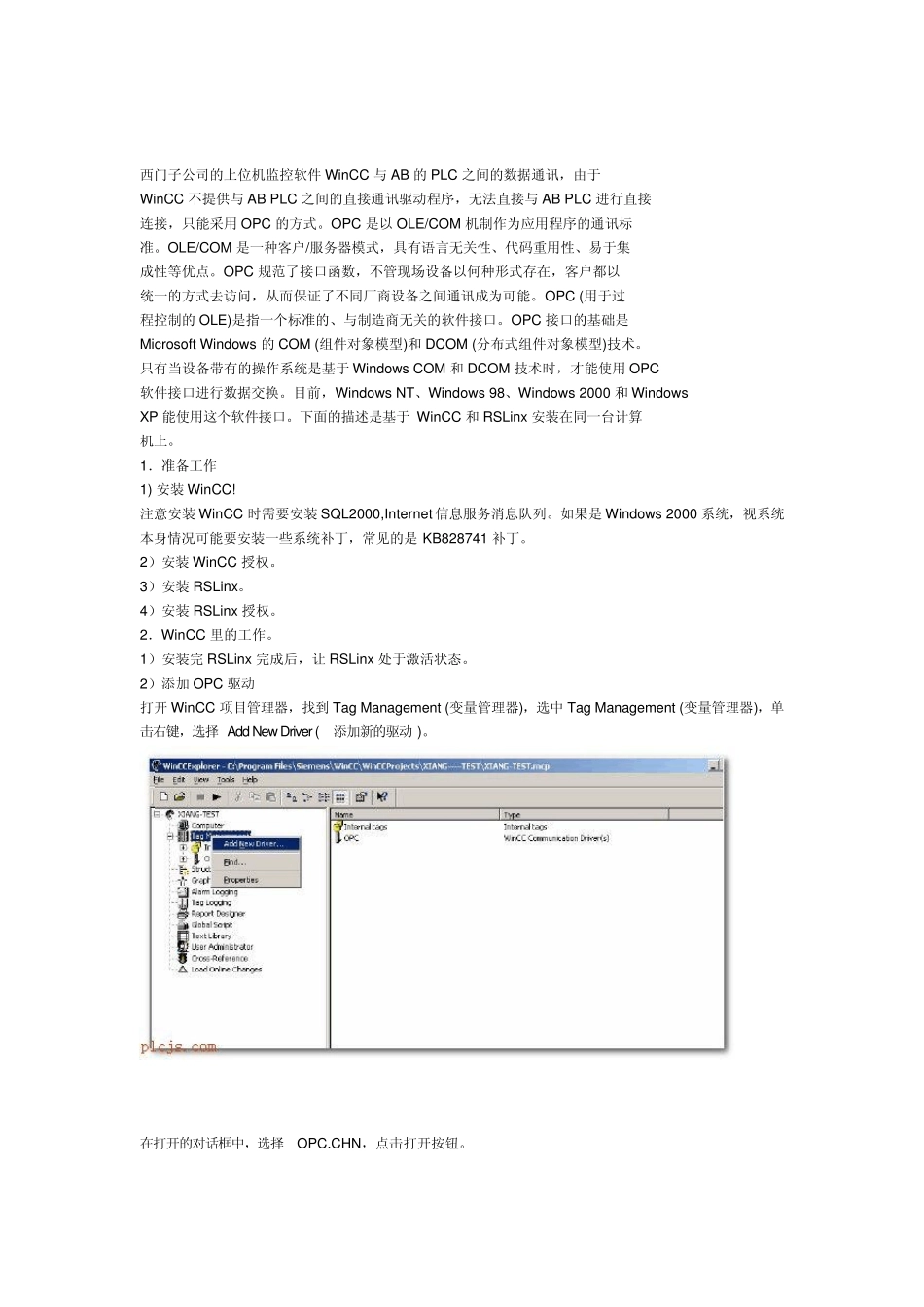

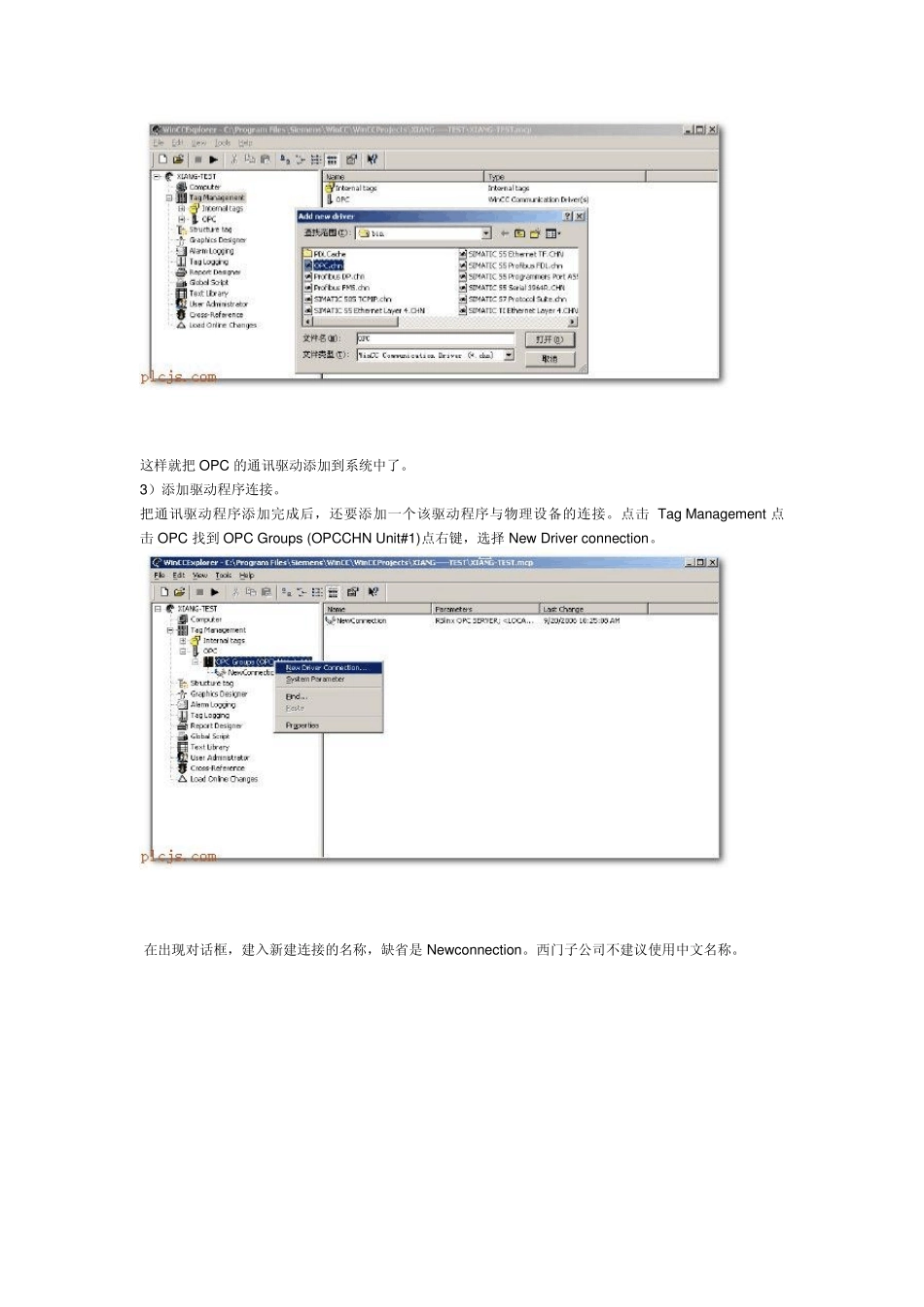

西门子公司的上位机监控软件WinCC 与AB 的PLC 之间的数据通讯，由于 WinCC 不提供与AB PLC 之间的直接通讯驱动程序，无法直接与AB PLC 进行直接 连接，只能采用OPC 的方式。OPC 是以OLE/COM 机制作为应用程序的通讯标 准。OLE/COM 是一种客户/服务器模式，具有语言无关性、代码重用性、易于集 成性等优点。OPC 规范了接口函数，不管现场设备以何种形式存在，客户都以 统一的方式去访问，从而保证了不同厂商设备之间通讯成为可能。OPC (用于过 程控制的OLE)是指一个标准的、与制造商无关的软件接口。OPC 接口的基础是 Microsoft Windows 的COM (组件对象模型)和 DCOM (分布式组件对象模型)技术。 只有当设备带有的操作系统是基于Windows COM 和 DCOM 技术时，才能使用OPC 软件接口进行数据交换。目前，Windows NT、Windows 98、Windows 2000 和 Windows XP 能使用这个软件接口。下面的描述是基于WinCC 和 RSLinx 安装在同一台计算 机上。 1．准备工作 1) 安装 WinCC! 注意安装 WinCC 时需要安装 SQL2000,Internet 信息服务消息队列。如果是Windows 2000 系统，视系统本身情况可能要安装一些系统补丁，常见的是KB828741 补丁。 2）安装 WinCC 授权。 3）安装 RSLinx。 4）安装 RSLinx 授权。 2．WinCC 里的工作。 1）安装完 RSLinx 完成后，让 RSLinx 处于激活状态。 2）添加 OPC 驱动 打开 WinCC 项目管理器，找到 Tag Management (变量管理器)，选中 Tag Management (变量管理器)，单击右键，选择 Add New Driver (添加新的驱动)。 在打开的对话框中，选择OPC.CHN，点击打开按钮。 这样就把OPC 的通讯驱动添加到系统中了。 3）添加驱动程序连接。 把通讯驱动程序添加完成后，还要添加一个该驱动程序与物理设备的连接。点击 Tag Management 点击 OPC 找到OPC Groups (OPCCHN Unit#1)点右键，选择 New Driver connection。 在出现对话框，建入新建连接的名称，缺省是 New connection。西门子公司不建议使用中文名称。 点击对话框中的 Properties 按钮，出现对话框。 键入 RSLinx OPC SERVER.如果是本地计算机，在运行 SERVER 的计算机名的对话框中，自动出现。如果是在另外一台计算机上运行 SERVER,键入能够通过以太网访问的运行 SERVER 计算机的名称。这样通讯驱动连接就完成啦。 4）指定系统参数。 OPC Groups (OPCCH...
