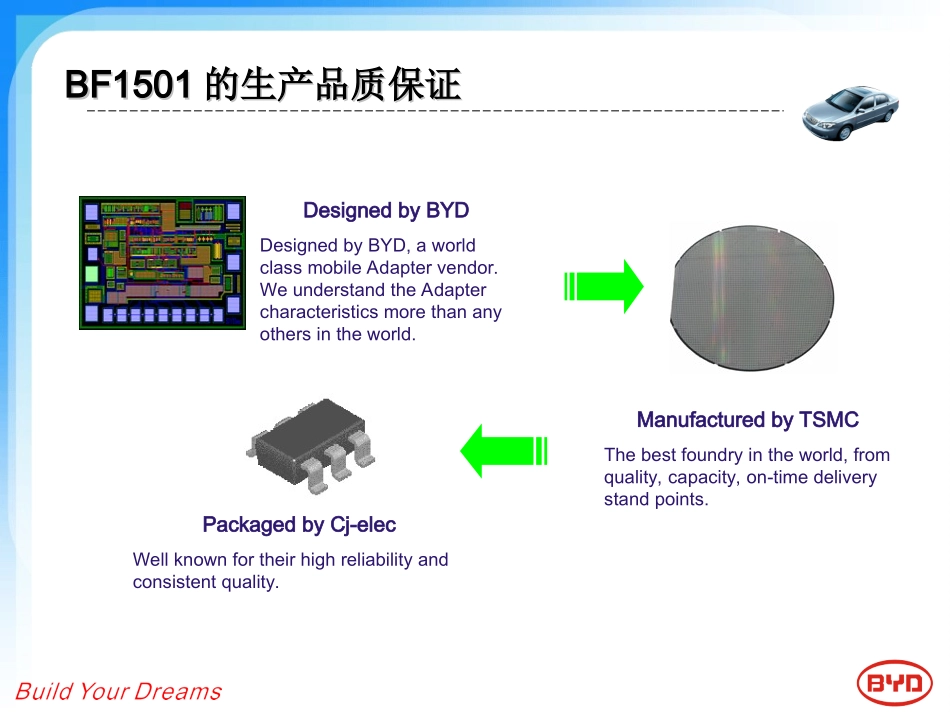

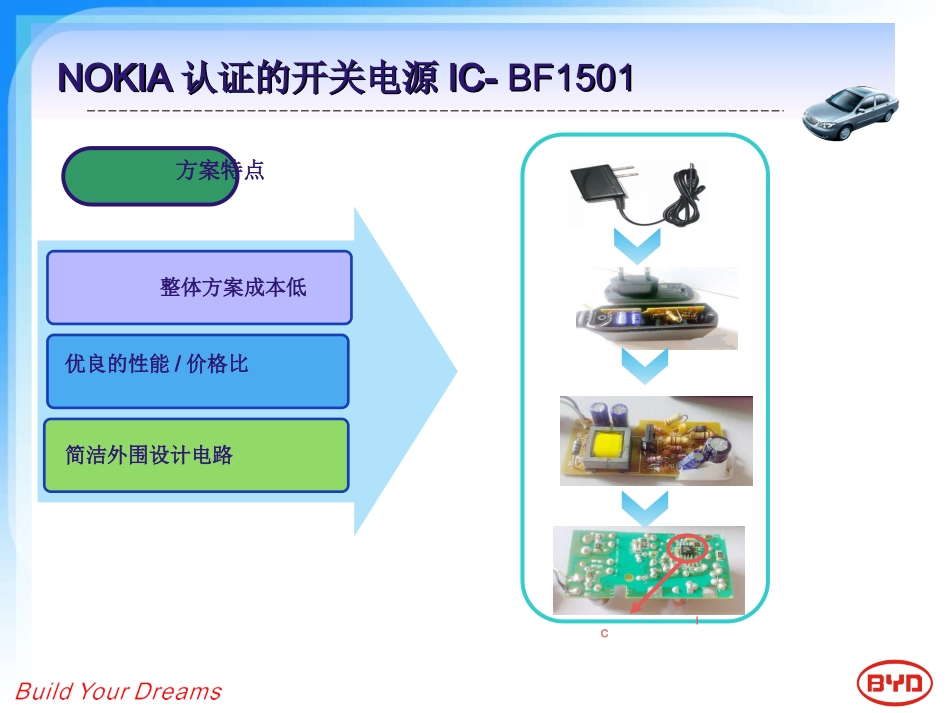

BYDBF1501BYDBF1501开关电源控制芯片简介开关电源控制芯片简介2010.06.25BF1501BF1501的生产品质保证的生产品质保证DesignedbyBYDDesignedbyBYD,aworldclassmobileAdaptervendor.WeunderstandtheAdaptercharacteristicsmorethananyothersintheworld.ManufacturedbyTSMCThebestfoundryintheworld,fromquality,capacity,on-timedeliverystandpoints.PackagedbyCj-elecWellknownfortheirhighreliabilityandconsistentquality.NOKIANOKIA认证的开关电源认证的开关电源IC-IC-BF1501BF1501方案特点整体方案成本低优良的性能/价格比简洁外围设计电路ICBF1501BF1501特点特点主边控制，无须光耦和TL431；新的控制技术实现了很少的元器件和低成本解决方案；恒定电压精度（CV）:±10%；恒定电压精度（CC）:±10%；完善的保护功能:以应付任何单一失效情况；高转换效率:轻松满足能源之星2.0标准；良好的EMI性能，容易满足EN55022B级（无须Y电容）；SOT23-6封装；恒流、恒压控制方法恒流、恒压控制方法恒压控制：BF1501采用独特的关断时间调制方法，当输出负载低于额定输出功率时，根据辅助绕组反馈得到的电压，通过误差放大后芯片控制开关管Q1关闭相应时间从而达到恒定的电压输出；恒流控制：BF1501采用频率调制方法，当负载加重导致输出电压下降时，辅助线圈将检测信号送入芯片内部压控振荡模块，使开关管的工作频率升高以达到恒流电流输出；关断时间控制的优点:和传统的PWM模式相比，关断时间控制方法无需误差放大器以及斜坡信号发生器，因此，环路补偿电路也不再需要；在轻负载或空载时，开关频率较低，因此可以很轻易的获得比较低的空载功耗；良好的EMI特性，无需Y电容。Q1+C8NpNsVoutVinNaVCOOTCCC/CVVDDVref原理框图原理框图QQSETCLRSRInternalRef&BiasOVPOSCOLPFBOCPDriverLEBSenseVOUTVDDGNDUVLO12V6V0.5V1V0.5V28V图2：BF1501内部原理框图(Pin3)(Pin5)(Pin2)(Pin6)典型应用电路及关键器件选择典型应用电路及关键器件选择图1：BF1501典型应用电路图保险丝F1：要用绕线电阻要选择合理的封装、Ic最大值、放大倍数ß、Vceo、Vcbo选择LOWESR，高频低阻抗电容选择LOWESR，高频低阻抗电容此处二极管要用快恢复或者超快恢复整流管，同时要考虑它的最大反向耐压值、最大电流值选择精度为1%的参数计算参数计算BF1501方案应用在3W时一般用EE13磁芯，5W时用EE16磁芯；Ipk=0.5V/R10&R11（R10&R11是R10与R11并联后的阻值,0.5V是PIN3检测到的最高电压）；三极管的放大倍数≥Ipk/0.015A（0.015A是ICPIN5驱动三极管B极的电流大小）；Vo+VD/Vref=Ns/NaVo:输出电压，VD：D5压降，Vref:21.0V左右，Ns：次级圈数，Na：反馈圈数Pin=1/2*f*Ipk*Ipk*LpPin:输入功率；f开关管工作频率；Lp变压器主边感量；Ipk主边峰值电流；例：5V1A需要知道变压器：原边峰值电流Ipk,三极管放大倍数ß，Np,NS,Na,Lp,在5V1A中我们用的EE16磁芯，R10和R11用的是2.4欧姆电阻，并联后是1.2欧姆；所以Ipk=0.5V/1.2欧姆=0.417A；三极管放大倍数要求：ß>0.417A/0.015A=28;反馈与次级匝比：n’=Na/Ns=21.0/5.2+0.5=3.68;根据输出电流为1A，次级输出线径可以用0.45三层绝缘线，在EE16骨架次级Ns可以绕13T，即Ns=13T,那么根据反馈与次级杂比n’=Na/Ns3.68,可以得出反馈Na=47T;考虑到效率尽量要做高，我们选择的输出二极管是SR340，该二极管反向耐压40V；最高输入电压Vac=264V,整流后最大Vin=264V*1.4=370V，那么初次级匝比为:n=Np/Ns>370/40=10,即Np>130T；元件功能元件功能电路调试电路调试如果样机的输出电压偏高，可以通过增加反馈线圈圈数或者减少次级圈数来降低输出电压；相反如果电压偏低，可以减少反馈线圈圈数或者增加次级圈数来适当提升输出电压；输出电流的大小可以通过改变R10、R11的大小来实现，调小则输出电流变大；调大则输出电流变小；减小假负载R2可以有限的降低空载输出电压，但是是以增加静态功耗为代价的；一定要重视变压器的品质，每层线圈一定要绕平，绕均匀，不能凹凸不平，线圈之间、线圈与屏蔽之间不能出现短路；必要时线圈的引线套上套管；变压器感量、漏感要控制在合理...
