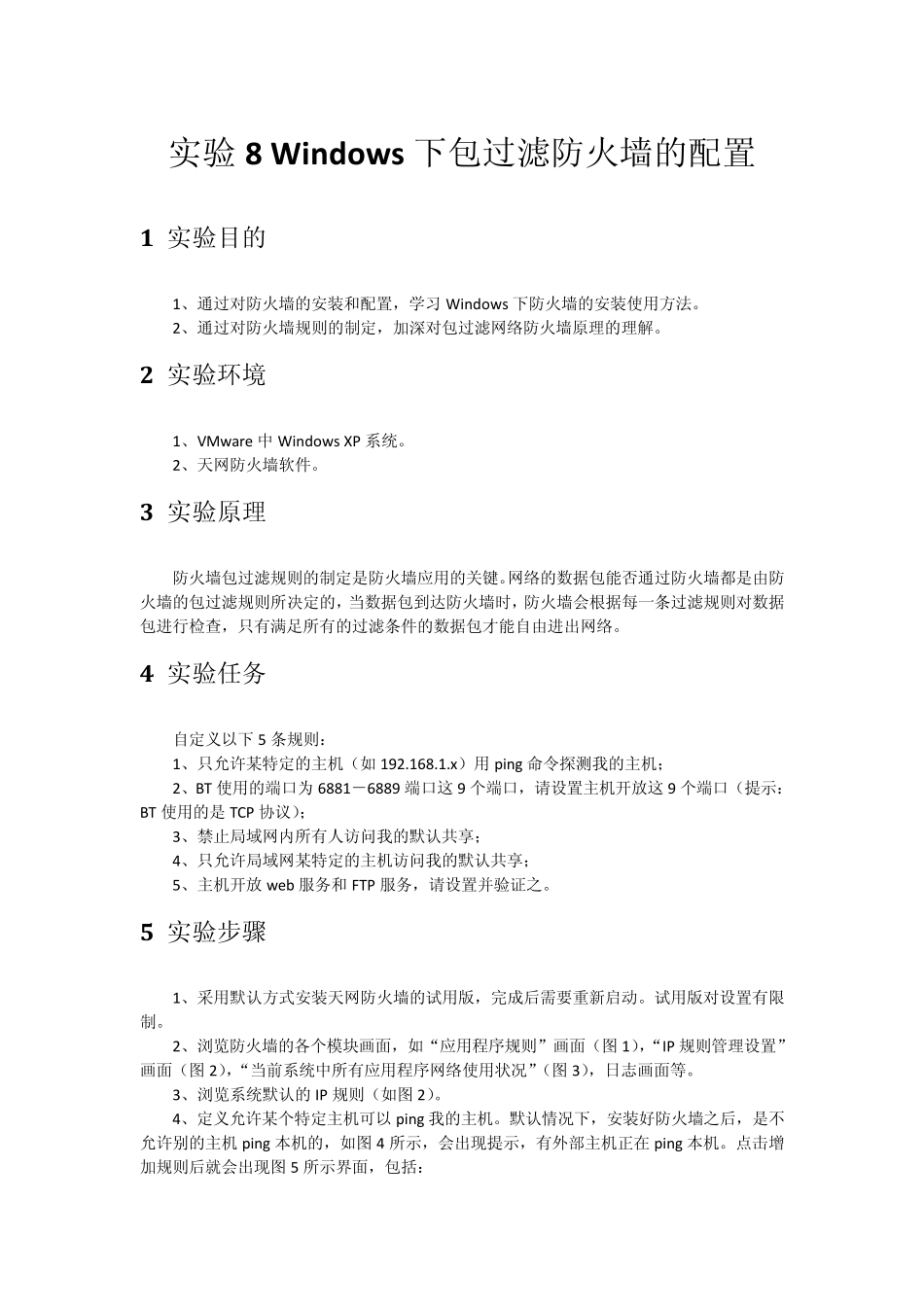

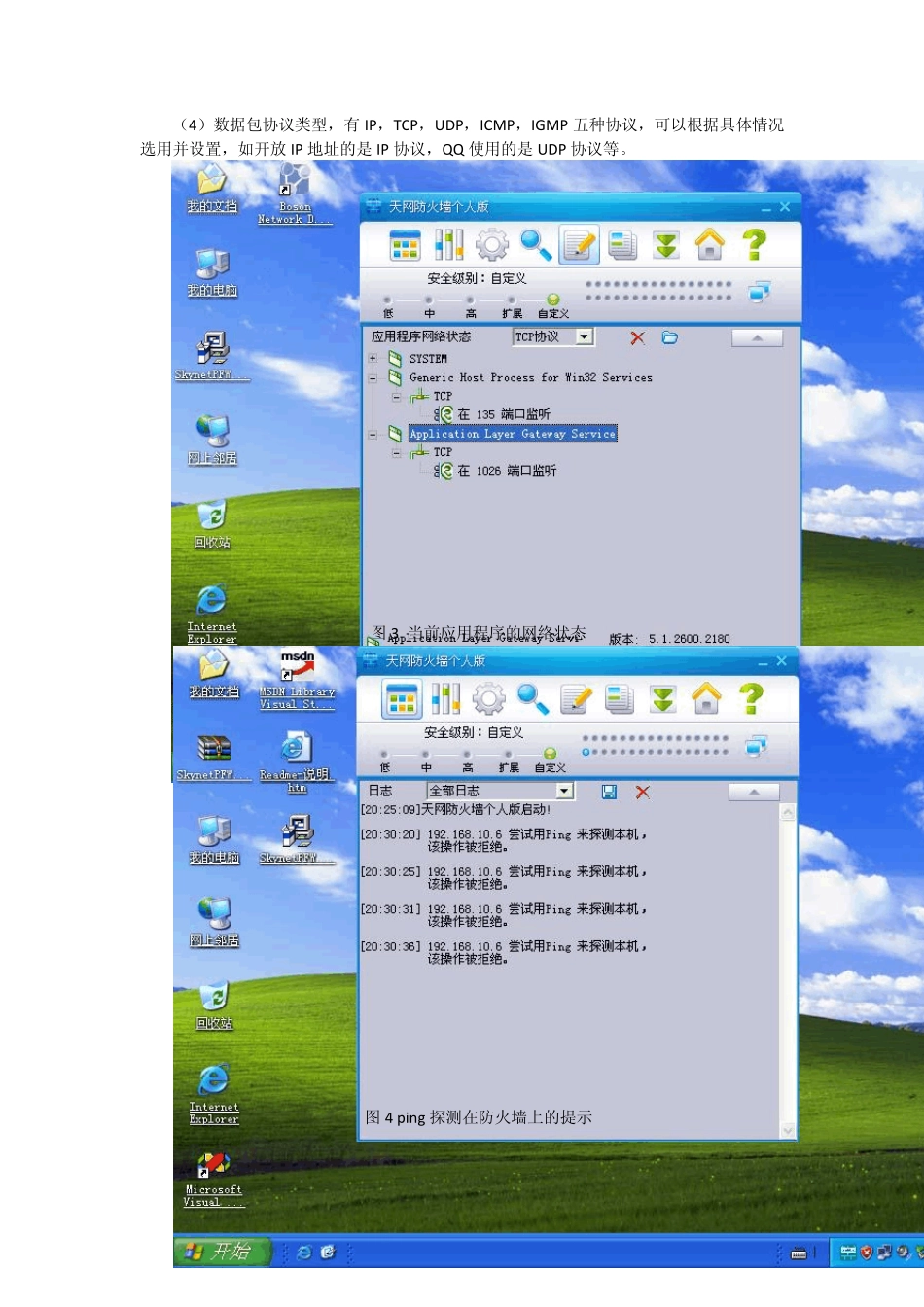

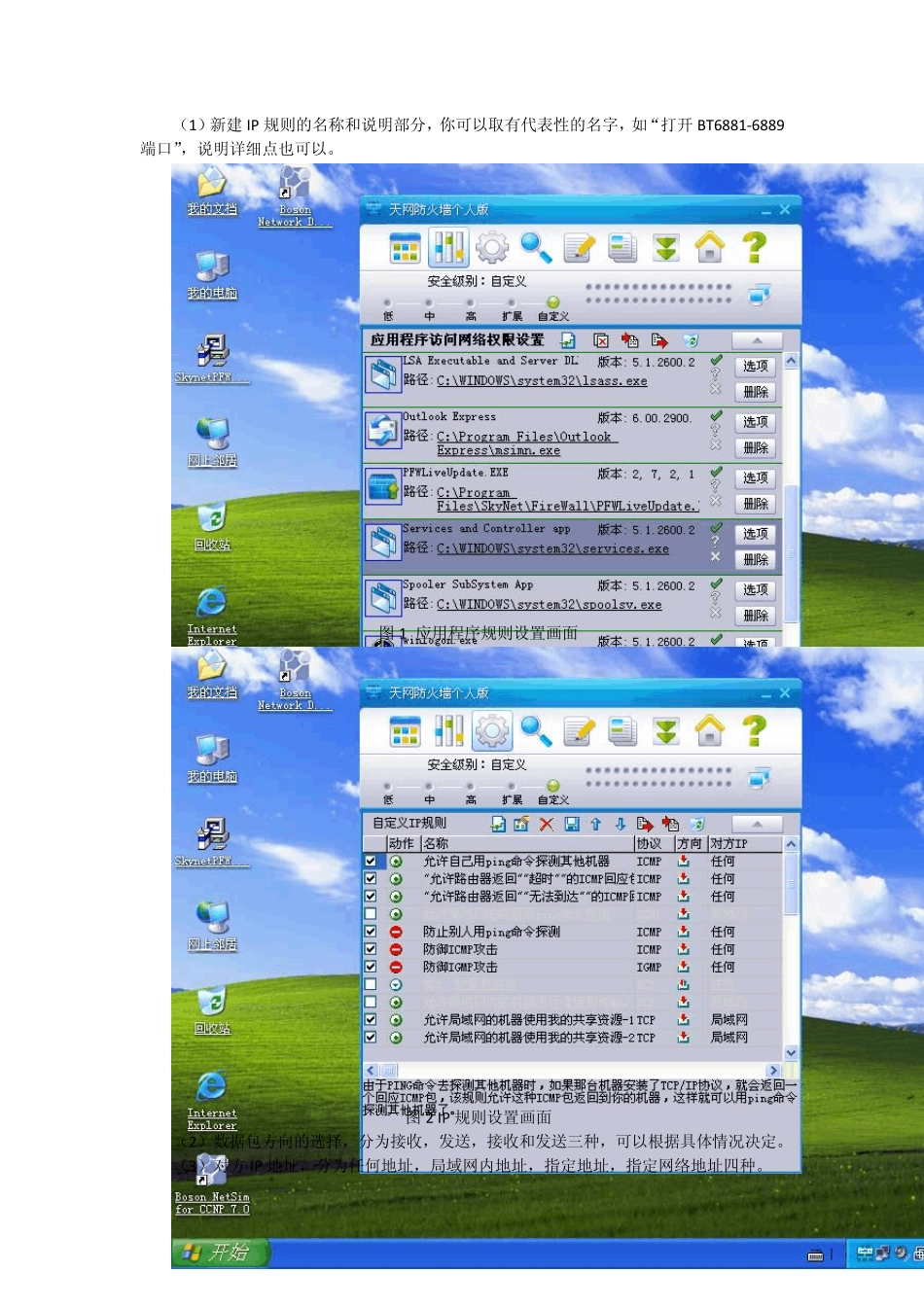

实验 8 Window s 下包过滤防火墙的配置 1 实验目的 1、通过对防火墙的安装和配置，学习 Windows 下防火墙的安装使用方法。 2、通过对防火墙规则的制定，加深对包过滤网络防火墙原理的理解。 2 实验环境 1、VMware 中 Windows XP 系统。 2、天网防火墙软件。 3 实验原理 防火墙包过滤规则的制定是防火墙应用的关键。网络的数据包能否通过防火墙都是由防火墙的包过滤规则所决定的，当数据包到达防火墙时，防火墙会根据每一条过滤规则对数据包进行检查，只有满足所有的过滤条件的数据包才能自由进出网络。 4 实验任务 自定义以下 5 条规则： 1、只允许某特定的主机（如 192.168.1.x）用 ping 命令探测我的主机； 2、BT 使用的端口为 6881－6889 端口这 9 个端口，请设置主机开放这 9 个端口（提示：BT 使用的是 TCP 协议）； 3、禁止局域网内所有人访问我的默认共享； 4、只允许局域网某特定的主机访问我的默认共享； 5、主机开放 web 服务和 FTP 服务，请设置并验证之。 5 实验步骤 1、采用默认方式安装天网防火墙的试用版，完成后需要重新启动。试用版对设置有限制。 2、浏览防火墙的各个模块画面，如“应用程序规则”画面（图 1），“IP 规则管理设置”画面（图 2），“当前系统中所有应用程序网络使用状况”（图 3），日志画面等。 3、浏览系统默认的 IP 规则（如图 2）。 4、定义允许某个特定主机可以 ping 我的主机。默认情况下，安装好防火墙之后，是不允许别的主机 ping 本机的，如图 4 所示，会出现提示，有外部主机正在 ping 本机。点击增加规则后就会出现图 5 所示界面，包括： （1）新建IP 规则的名称和说明部分，你可以取有代表性的名字，如“打开 BT6881-6889端口”，说明详细点也可以。 图 1 应用程序规则设置画面 图 2 IP 规则设置画面 （2）数据包方向的选择，分为接收，发送，接收和发送三种，可以根据具体情况决定。 （3）对方 IP 地址，分为任何地址，局域网内地址，指定地址，指定网络地址四种。 （4）数据包协议类型，有IP，TCP，UDP，ICMP，IGMP 五种协议，可以根据具体情况选用并设置，如开放IP 地址的是IP 协议，QQ 使用的是UDP 协议等。 图 3 当前应用程序的网络状态 图 4 ping 探测在防火墙上的提示 图5 增加IP 规则 （5）当满足上面条件时，这个比较关键，就是决定你设置上面规则是允许还是拒绝，在满足条件时是...
