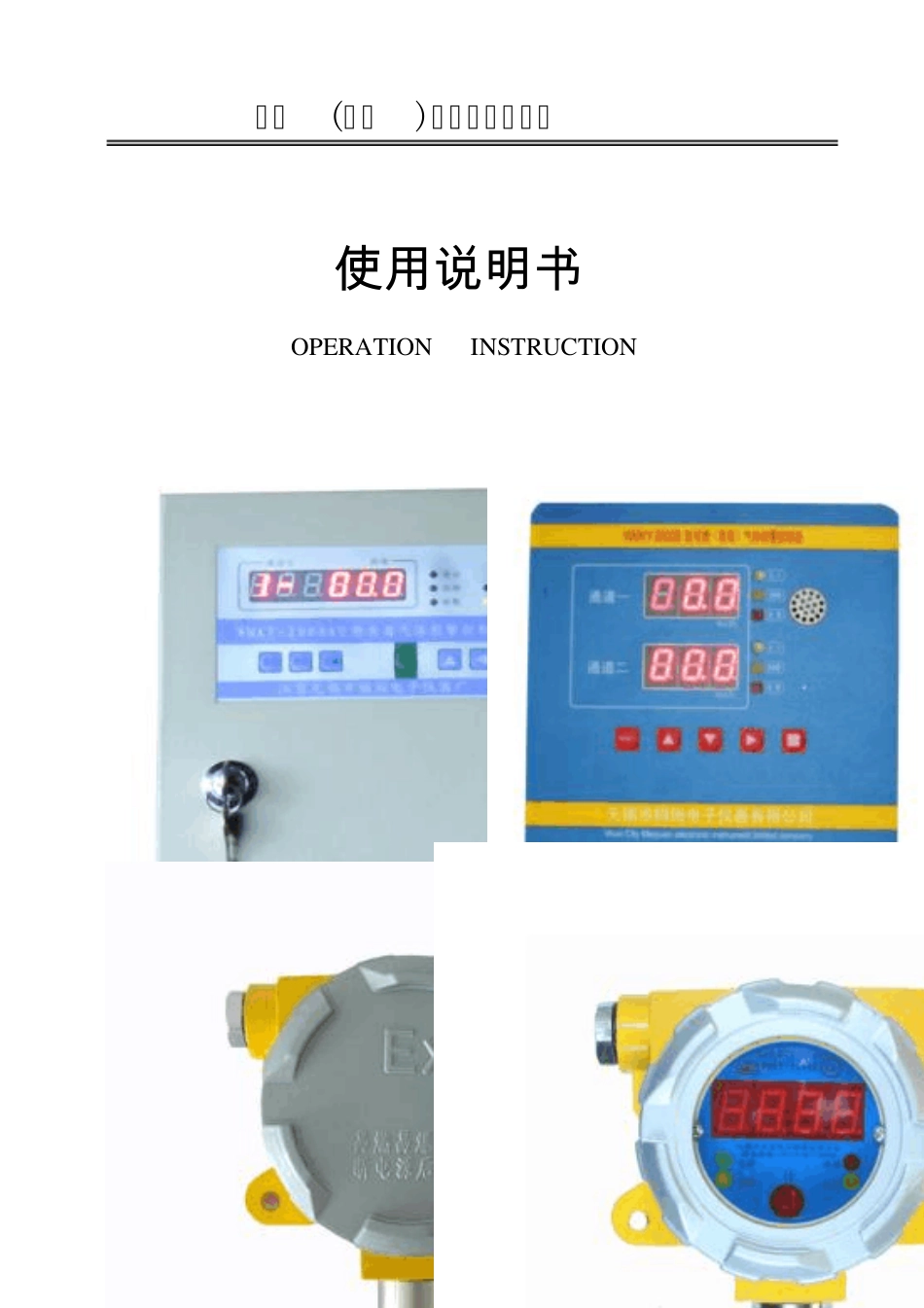

可燃(有毒)气体检测报警器 使 用 说 明 书 OPERATION INSTRUCTION 可燃（有毒）气体检测报警器 使用说明 一、概 述： 可燃/有毒气体探测器由长寿命(催化燃烧式)进口传感器加高运速信号处理模块构成，通过信号处理模块将传感器输出的微弱信号转换成与被测浓度成正比的信号输出，可方便地引入DCS，PLC 系统或其他控制系统，实现报警和控制。推荐使用我公司提供的报警控制器组成一套气体检测报警系统。本探测器因经济实惠、性能稳定、安装维护简单而被广泛应用于石油、化工、燃气、冶金、工矿等含易燃易爆场所，是各类企业进行气体测量的理想检测仪表。 二、产品特点 1、采用优质进口催化燃烧式气体传感器，可对多种气体介质有反应，反应时间短、使用寿命长；。 2、可燃/有毒气体探测器外壳采用压铸铝合金材质，防爆外壳，坚固耐用，具有防水防尘防腐蚀等优良性能。 3、可根据用户需要输出多种信号；以便与DCS、 PLC 等控制系统的工程连接。 4、 调试、测试信号十分方便，只要打开仪表的圆盖即可直接操作； 5、具有防雷功能；高可靠性和准确性，良好的抗干扰性。 6、隔爆型设计，防爆等级：ExdIICT6，适用于1、 2 区危险场所。 7、传感器探头部分采用不锈钢材质，具有防腐蚀的作用；敏感元件的过滤网为不锈钢颗粒，透气性能好，探测精度高。 三、技 术 指 标： 3.1 探测器技术指标： 1）测量精度：±5 %F.S， 2）检测气体：天然气、NH3、 CO、 H2S、 SO2、 CL2 等 3）响应时间：20～ 60 秒，取决于测试成份和范围 4）重 复 性：3 %F.S 5）输出信号：DC（ 4～ 20） mA 6）工作电源：15～ 30V DC 可燃（有毒）气体检测报警器 使用说明 7）环境温度：（－10 ～＋50） C 8）环境湿度： 90% RH 9）防爆等级： ExdIICT6 10）整机重量： 1.5KG 3.2 探测器外型尺寸图： 3.3 探测器接线： 3.4 接线要求： 1）探测器接线：变送器工作于三线制方式。采用钢管敷设 屏蔽方式与控制器连接。 2）最大电线阻抗：1.5 mm2 截面时最大线长为2000 米。 3）控制器内接线端子（24V 负、IN、 24V 正）分别与探测 零位调节增益调节24V24V输出Io可燃（有毒）气体检测报警器 使用说明 器内接线端子（24V 负、IN 、24V 正）对应连接，若多个 探测器连接控制器，探测器的供电部分（24V 正 与24V 负）分别公用同一个接线端子。 四、安装须知 4.1、安装注意： ◆必须符合《中华人民...
