Workbench行星齿轮瞬态动力学分析VIP免费

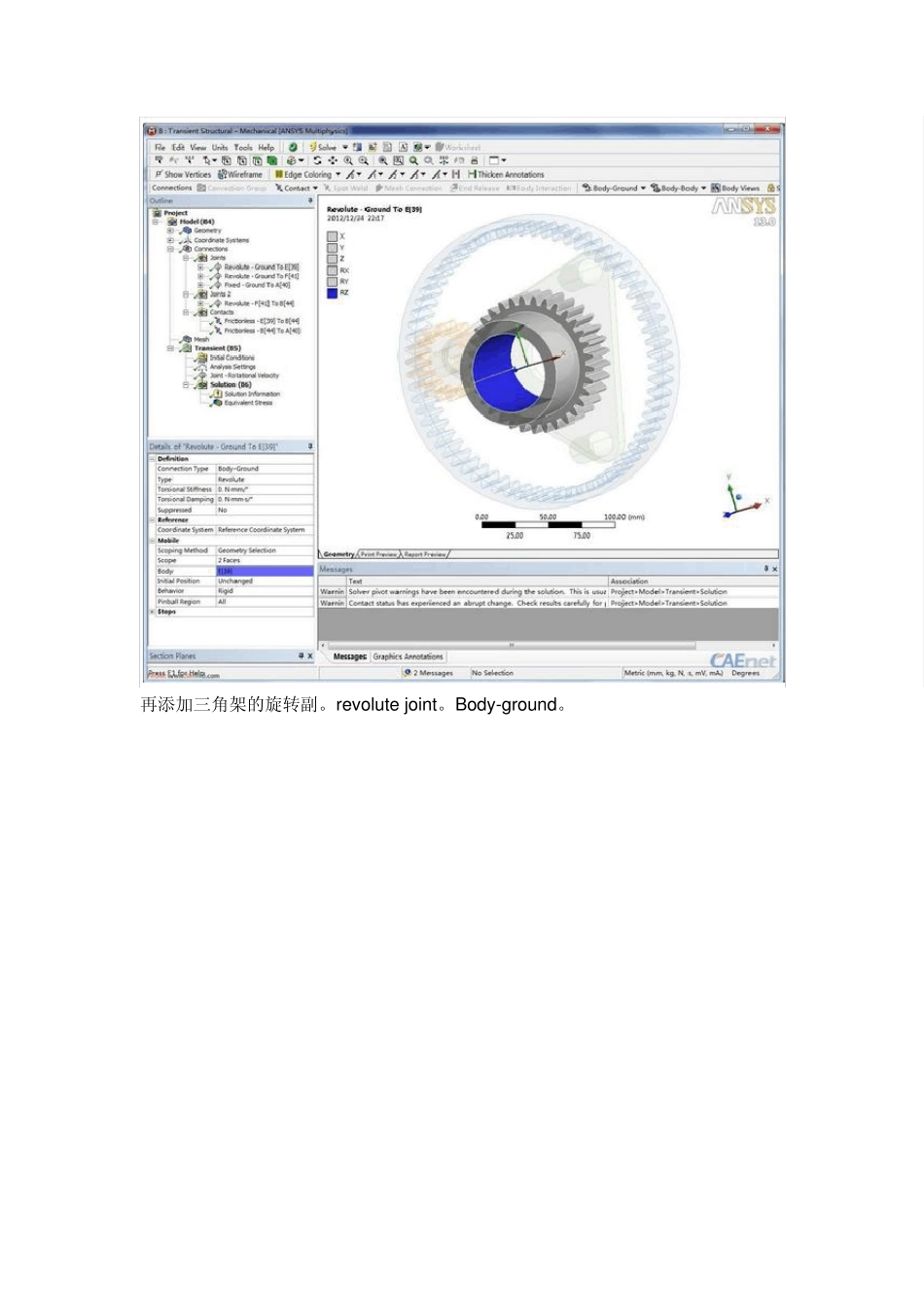

首先拿到模型可以看出这里是个行星轮结构。在这里首先将三角形的齿轮架给刚化，因为整个分析中不考虑它的影响，主要考虑齿轮之间的作用。 然后我们就需要对模型添加约束和连接，主要包括有 joints 和 frictionless contacts，添加完的效果如图。添加过程请看下面详述。 首先添加三个类似的运动副，都是需要Body-Ground 形式。 第一个添加太阳轮的旋转副。revolute joint。Body-ground。 再添加三角架的旋转副。revolute joint。Body-ground。 再添加内齿圈的固定副。fixed joint。Body-ground。 接着添加一个Body-Body 的旋转副，也就是三角板与行星轮之间的旋转连接。revolute。Body-Boby。
