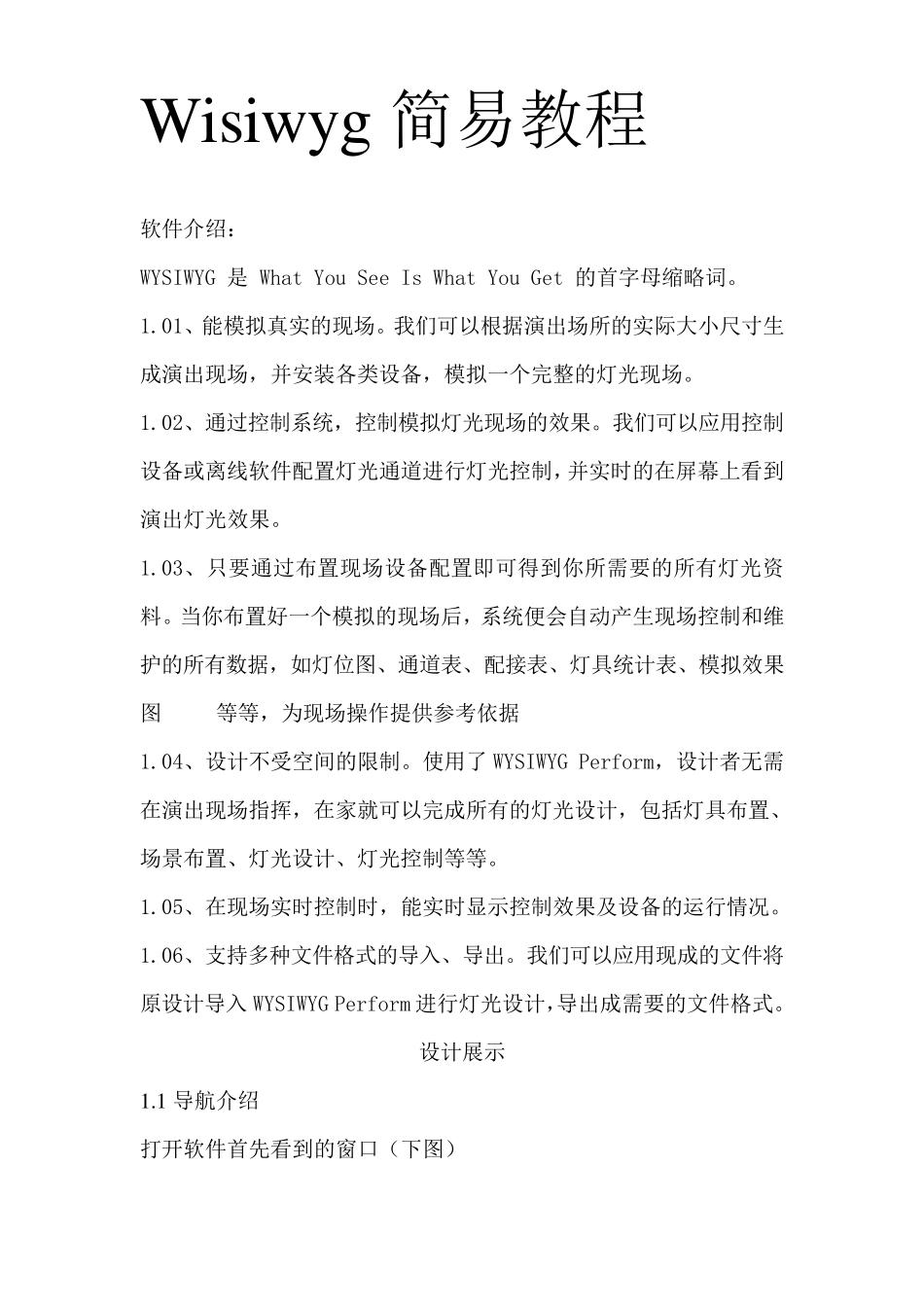

Wisiwyg 简易教程 软件介绍: WYSIWYG 是 What You See Is What You Get 的首字母缩略词。 1.01、能模拟真实的现场。我们可以根据演出场所的实际大小尺寸生成演出现场,并安装各类设备,模拟一个完整的灯光现场。 1.02、通过控制系统,控制模拟灯光现场的效果。我们可以应用控制设备或离线软件配置灯光通道进行灯光控制,并实时的在屏幕上看到演出灯光效果。 1.03、只要通过布置现场设备配置即可得到你所需要的所有灯光资料。当你布置好一个模拟的现场后,系统便会自动产生现场控制和维护的所有数据,如灯位图、通道表、配接表、灯具统计表、模拟效果图 等等,为现场操作提供参考依据 1.04、设计不受空间的限制。使用了 WYSIWYG Perform,设计者无需在演出现场指挥,在家就可以完成所有的灯光设计,包括灯具布置、场景布置、灯光设计、灯光控制等等。 1.05、在现场实时控制时,能实时显示控制效果及设备的运行情况。 1.06、支持多种文件格式的导入、导出。我们可以应用现成的文件将原设计导入WYSIWYG Perform 进行灯光设计,导出成需要的文件格式。 设计展示 1.1 导航介绍 打开软件首先看到的窗口(下 图) 点击你想打开的文件,开始工作。 1 .2 工作界面布局 1 .2 窗口模式 Wireframe:全屏绘图 Qu ad:四分工作窗 Flight case:预选设备窗口 Shaded:全屏预览窗口 1.3 工作模式 Cad:用来建模挂灯,调整灯具位置,常规灯具对光,灯具配接等等 Date:工作数据以电子表格的形式同步生成 Design:电脑灯具对光模式 Pres:效果图以及灯具参数,数量同步生成 Liv e:现场模式 Link:连接模式 1.4 工具栏(工具栏的位置可以拖拽移动),在界面上点右键可调出隐 藏的工具栏 1 .5 快捷栏 窗口 在工作区内单击右键,选择open in popu b frame,可以开启新的 2 绘图模式 2.1 软件设置 2.1.1 单位设置 2 .1 .2 其他设置 2 .2 新建场地 黑匣子、体育场、剧场 以剧场为例: Stage width 舞台宽度、depth 舞台深度、stage heigh 舞台高度 Thrust depth 台唇深度(伸出台口区域)tnrust width 台唇前沿宽度 Fly:剧场高度、 Arch:width 台口宽度、depth 台口厚度、heigh 台口高度 Auditorium:boh width 观众席后墙宽度、depth 观众席深度 Heigh 观众席前沿高度 foh width 观众席前沿宽度 slope 观众席倾斜高度 在有的版本中 wysiwyg 还可以创建马戏...
