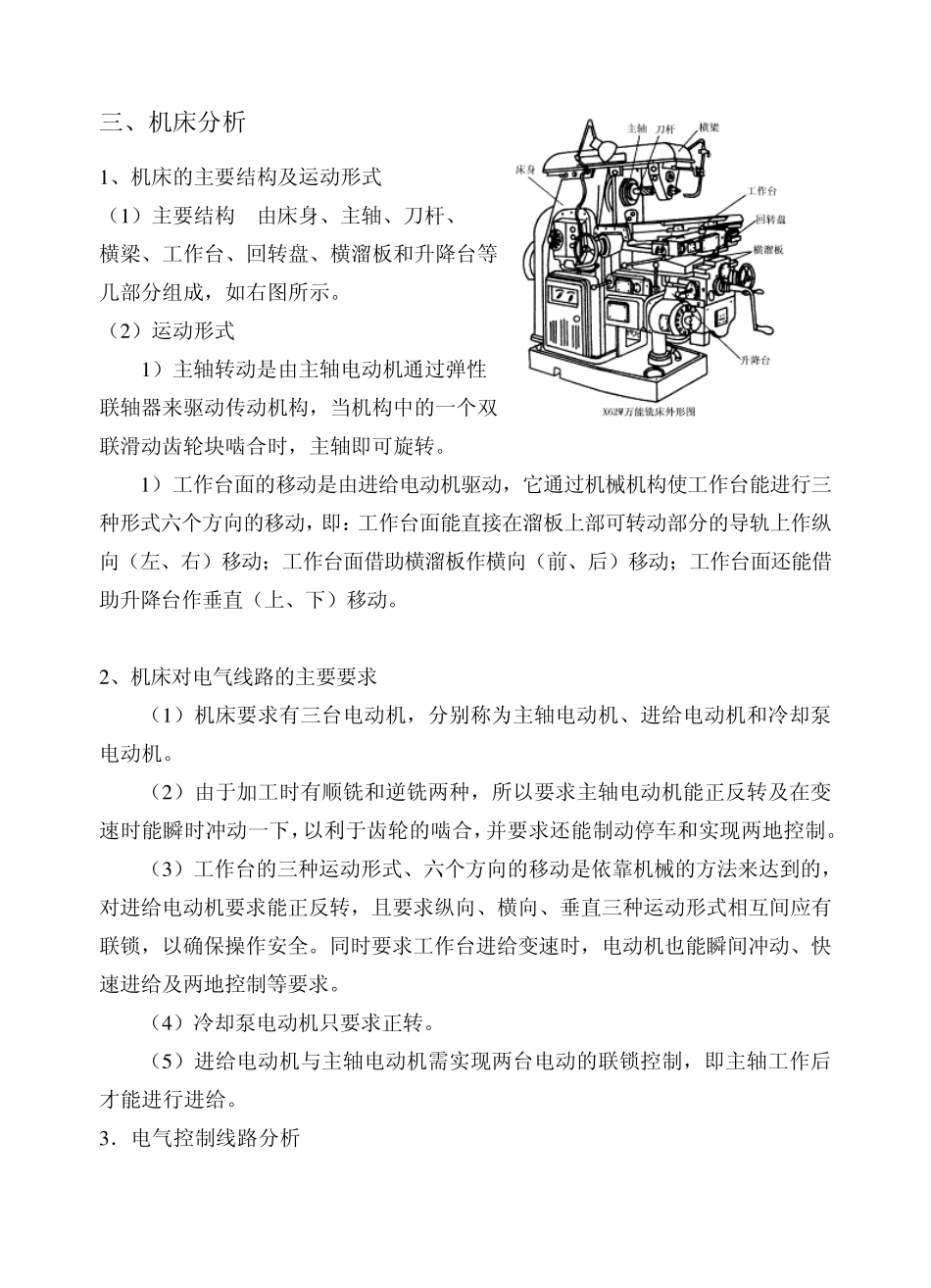

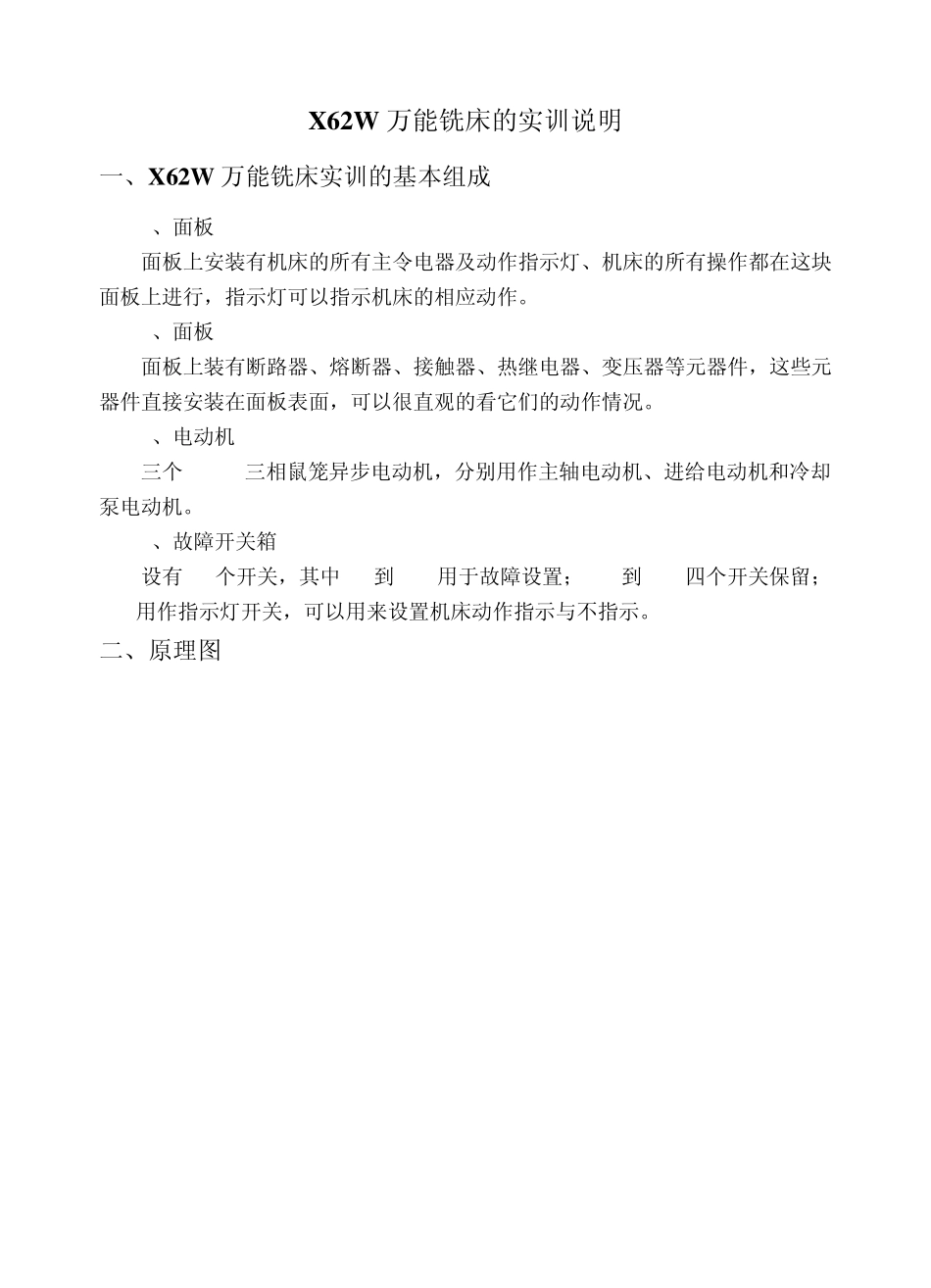

X62W 万能铣床的实训说明 一、X62W 万能铣床实训的基本组成 1、面板 1 面板上安装有机床的所有主令电器及动作指示灯、机床的所有操作都在这块面板上进行，指示灯可以指示机床的相应动作。 2、面板 2 面板上装有断路器、熔断器、接触器、热继电器、变压器等元器件，这些元器件直接安装在面板表面，可以很直观的看它们的动作情况。 3、电动机 三个 380V三相鼠笼异步电动机，分别用作主轴电动机、进给电动机和冷却泵电动机。 4、故障开关箱 设有 32个开关，其中 K1到 K29用于故障设置；K30到 K31四个开关保留；K32用作指示灯开关，可以用来设置机床动作指示与不指示。 二、原理图 三、机床分析 1 、机床的主要结构及运动形式 （1 ）主要结构 由床身、主轴、刀杆、 横梁、工作台、回转盘、横溜板和升降台等 几部分组成，如右图所示。 （2 ）运动形式 1 ）主轴转动是由主轴电动机通过弹性 联轴器来驱动传动机构，当机构中的一个双 联滑动齿轮块啮合时，主轴即可旋转。 1 ） 工作台面的移动是由进给电动机驱动，它通过机械机构使工作台能进行三种形式六个方向的移动，即：工作台面能直接在溜板上部可转动部分的导轨上作纵向（左、右）移动；工作台面借助横溜板作横向（前、后）移动；工作台面还能借助升降台作垂直（上、下）移动。 2 、机床对电气线路的主要要求 （1 ）机床要求有三台电动机，分别称为主轴电动机、进给电动机和冷却泵电动机。 （2 ）由于加工时有顺铣和逆铣两种，所以要求主轴电动机能正反转及在变速时能瞬时冲动一下，以利于齿轮的啮合，并要求还能制动停车和实现两地控制。 （3 ）工作台的三种运动形式、六个方向的移动是依靠机械的方法来达到的，对进给电动机要求能正反转，且要求纵向、横向、垂直三种运动形式相互间应有联锁，以确保操作安全。同时要求工作台进给变速时，电动机也能瞬间冲动、快速进给及两地控制等要求。 （4 ）冷却泵电动机只要求正转。 （5 ）进给电动机与主轴电动机需实现两台电动的联锁控制，即主轴工作后才能进行进给。 3 ．电气控制线路分析 机床电气控制线路见图。电气原理图是由主电路 、控制电路和照明电路三部分组成。 （1）主电路 有三台电动机。M1 是主轴电动机；M2 是进给电动机；M3 是冷却泵电动机。 1）主轴电动机M1 通过换相开关SA5 与接触器KM1 配合，能进行正反转控制，而与接触器KM2﹑制动电阻器R 及速度继电器的配合,能实现串电...
