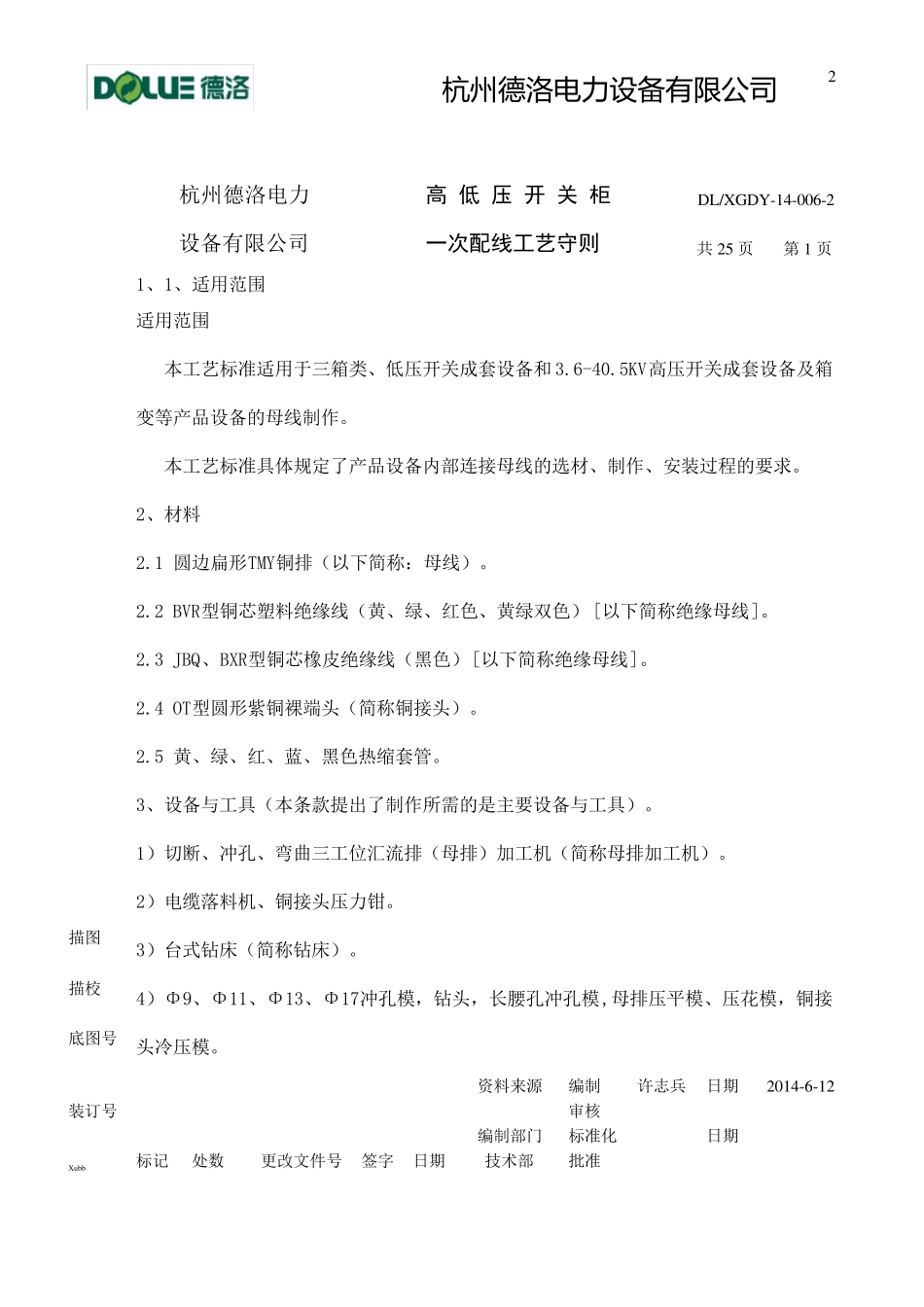

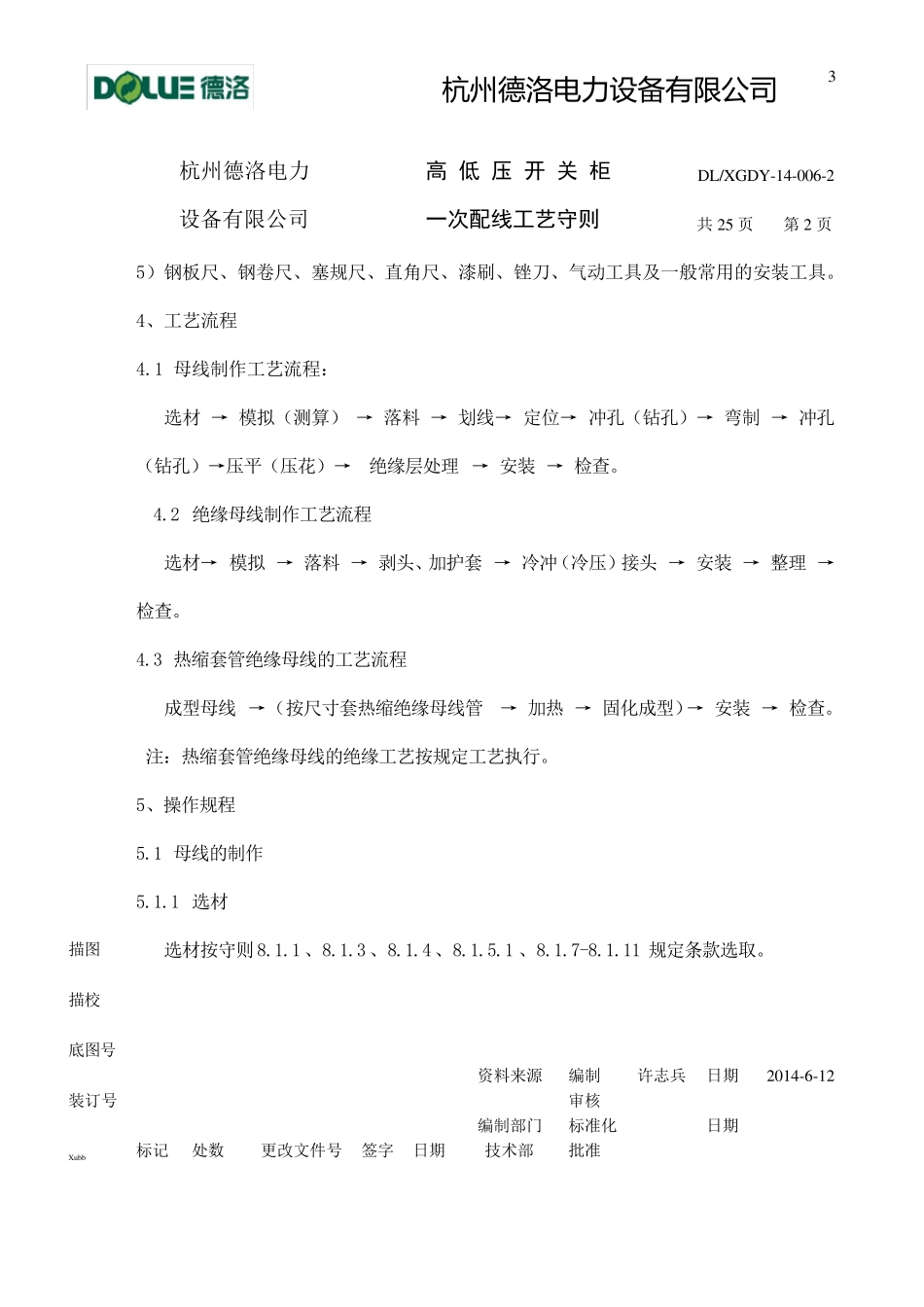

杭州德洛电力设备有限公司 DL/XGDY-14-006-2 高低压开关柜一次配线工艺守则 许志兵 2014/6/12 杭 州 德 洛 电 力 设 备 有 限 公司 2 杭州德洛电力 设备有限公司 高 低 压 开 关 柜 一次配线工艺守则 DL/XGDY-14-006-2 共25 页 第1 页 1、1、适用范围 适用范围 本工艺标准适用于三箱类、低压开关成套设备和3.6-40.5KV高压开关成套设备及箱变等产品设备的母线制作。 本工艺标准具体规定了产品设备内部连接母线的选材、制作、安装过程的要求。 2、材料 2.1 圆边扁形TMY铜排（以下简称：母线）。 2.2 BVR型铜芯塑料绝缘线（黄、绿、红色、黄绿双色）[以下简称绝缘母线]。 2.3 JBQ、BXR型铜芯橡皮绝缘线（黑色）[以下简称绝缘母线]。 2.4 OT型圆形紫铜裸端头（简称铜接头）。 2.5 黄、绿、红、蓝、黑色热缩套管。 3、设备与工具（本条款提出了制作所需的是主要设备与工具）。 1）切断、冲孔、弯曲三工位汇流排（母排）加工机（简称母排加工机）。 2）电缆落料机、铜接头压力钳。 3）台式钻床（简称钻床）。 4）Φ9、Φ11、Φ13、Φ17冲孔模，钻头，长腰孔冲孔模,母排压平模、压花模，铜接头冷压模。 描图 描校 底图号 资料来源 编制 许志兵 日期 2014-6-12 装订号 审核 编制部门 标准化 日期 Xubb 标记 处数 更改文件 号 签 字 日期 技 术 部 批 准 杭 州 德 洛 电 力 设 备 有 限 公司 3 杭州德洛电力 设备有限公司 高 低 压 开 关 柜 一次配线工艺守则 DL/XGDY-14-006-2 共25 页 第2 页 5）钢板尺、钢卷尺、塞规尺、直角尺、漆刷、锉刀、气动工具及一般常用的安装工具。 4、工艺流程 4.1 母线制作工艺流程： 选材 → 模拟（测算） → 落料 → 划线→ 定位→ 冲孔（钻孔）→ 弯制 → 冲孔（钻孔）→压平（压花）→ 绝缘层处理 → 安装 → 检查。 4.2 绝缘母线制作工艺流程 选材→ 模拟 → 落料 → 剥头、加护套 → 冷冲（冷压）接头 → 安装 → 整理 → 检查。 4.3 热缩套管绝缘母线的工艺流程 成型母线 → （按尺寸套热缩绝缘母线管 → 加热 → 固化成型）→ 安装 → 检查。 注：热缩套管绝缘母线的绝缘工艺按规定工艺执行。 5、操作规程 5.1 母线的制作 5.1.1 选材 选材按守则8.1.1、8.1.3、8.1.4、8.1.5.1 、8.1.7-8.1.11 规定条款选取。 描图 描校 底图号 资料来源 编制...
