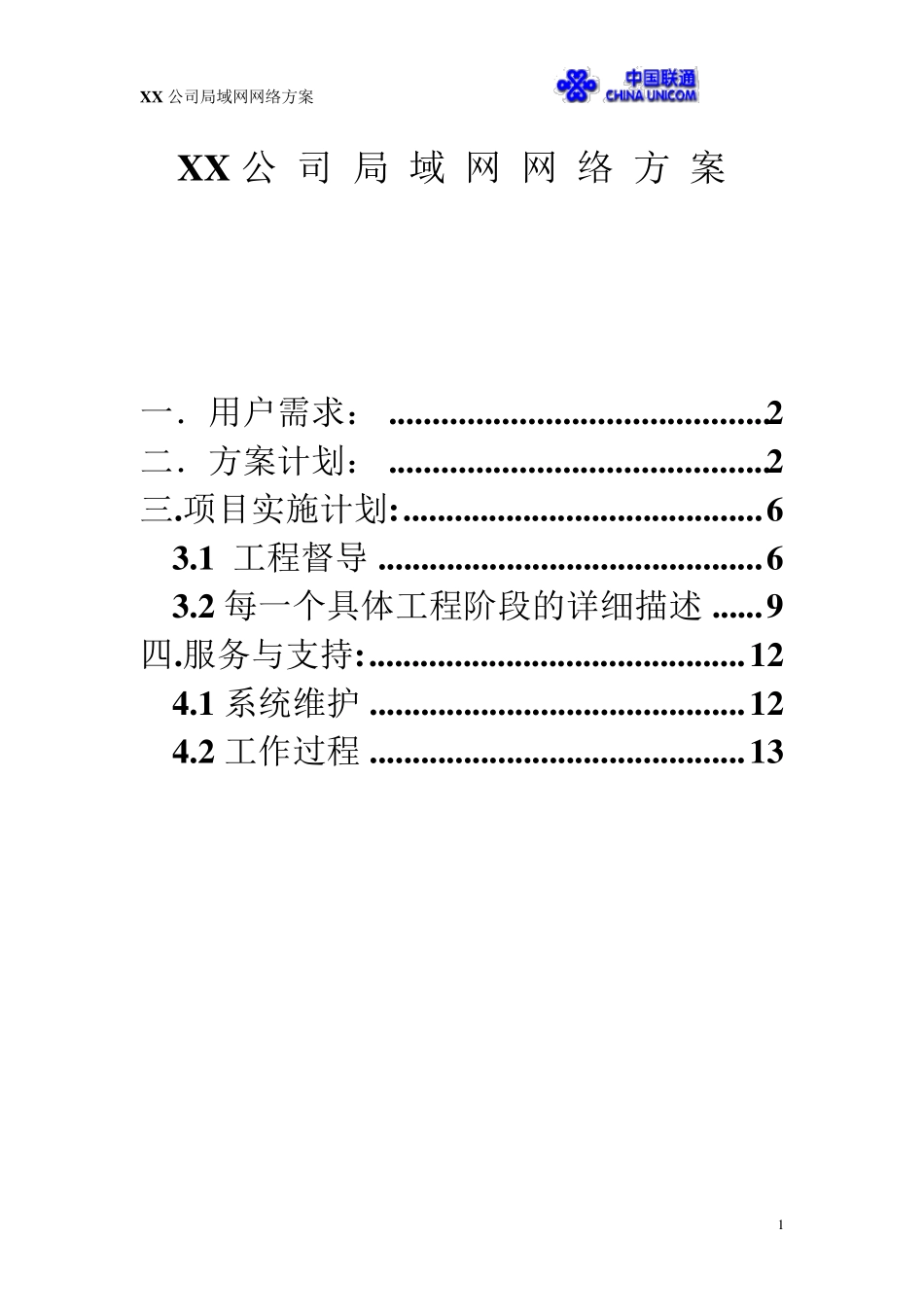

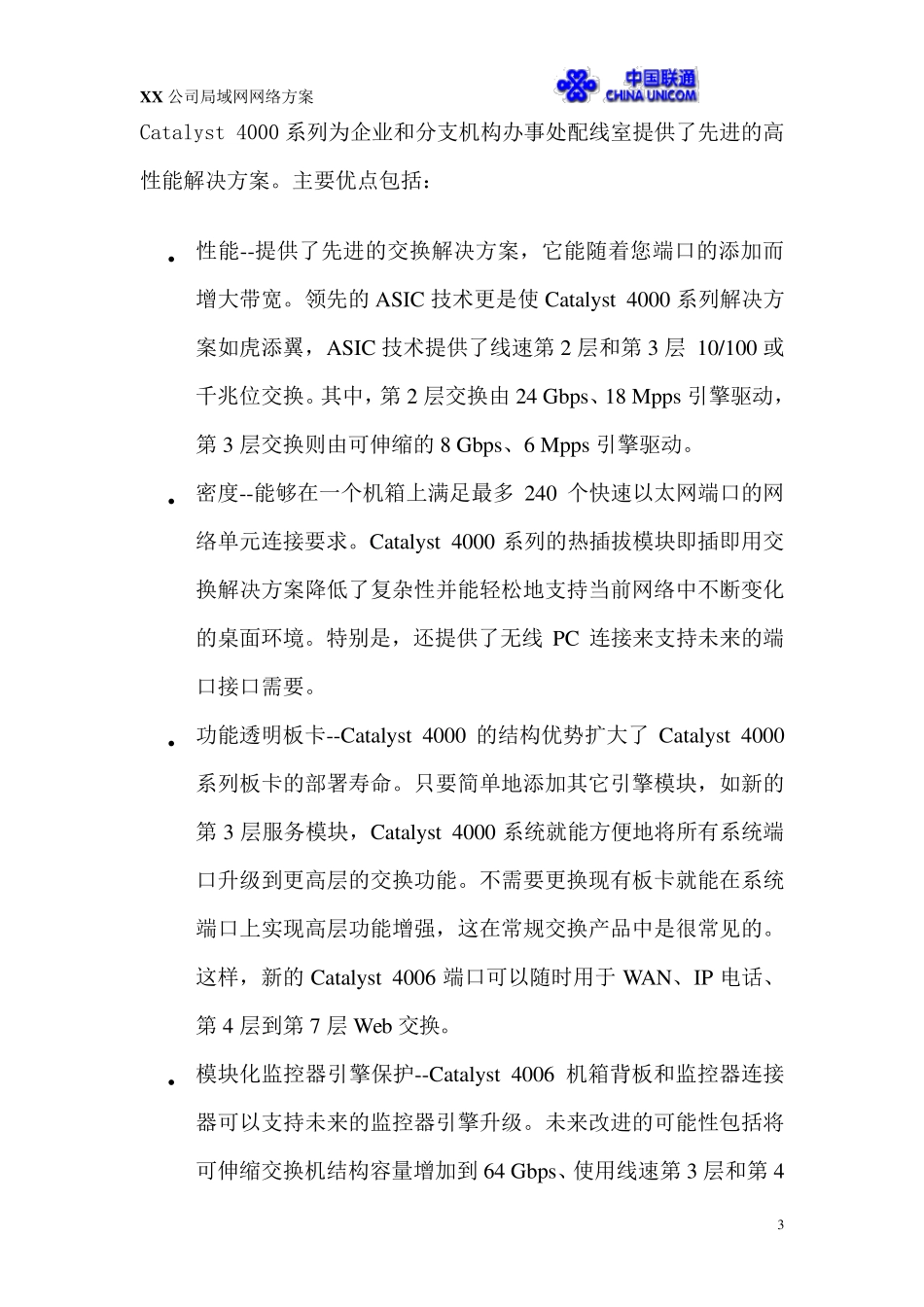

X X 公司局域网网络方案 1 X X 公 司 局 域 网 网 络 方 案 一．用户需求： ............................................ 2 二．方案计划： ............................................ 2 三.项目实施计划: .......................................... 6 3.1 工程督导 ............................................. 6 3.2 每一个具体工程阶段的详细描述 ...... 9 四.服务与支持: ............................................ 12 4.1 系统维护 ............................................ 12 4.2 工作过程 ............................................ 13 XX 公司局域网网络方案 2 一．用户需求： 1． 一层楼200 个点，现在实际使用50 个点。共三层。 2． 每个点包括语音和数据两条线。 3． 需要划分 V LAN，V LAN 间按需通讯。 二．方案计划： 1． 各楼层单设独立的配线间。中心机房设在二楼，二级交换机放在各楼层配线间。 2． 每个点采用AMP 双口信息插座，数据线和语音线都选用AMP 超五类双绞线。 3． 中心交换机选用美国思科公司的产品模块化交换机Cataly st 4006。 二级交换机选用美国思科公司的产品 Cataly st 2980G 中心交换机和二级交换机间通过千兆光纤相连。 Cataly st 4006 具有第三层路由功能；可支持多达 240 个10/100M 端口；可以通过千兆光纤连接其他交换机，以增加用户端口。 XX 公司局域网网络方案 3 Catalyst 4000 系列为企业和分支机构办事处配线室提供了先进的高性能解决方案。主要优点包括： • 性能--提供了先进的交换解决方案，它能随着您端口的添加而增大带宽。领先的ASIC 技术更是使Cataly st 4000 系列解决方案如虎添翼，ASIC 技术提供了线速第2 层和第3 层 10/100 或千兆位交换。其中，第2 层交换由24 Gbps、18 Mpps 引擎驱动，第3 层交换则由可伸缩的8 Gbps、6 Mpps 引擎驱动。 • 密度--能够在一个机箱上满足最多 240 个快速以太网端口的网络单元连接要求。Cataly st 4000 系列的热插拔模块即插即用交换解决方案降低了复杂性并能轻松地支持当前网络中不断变化的桌面环境。特别是，还提供了无线PC 连接来支持未来的端口接口需要。 • 功能透明板卡--Cataly st 4000 的结构优势扩大了Cataly st 4000系列板卡的部署寿命。只要简单地添加其它引擎模块，如新的第3 层服务模块...
