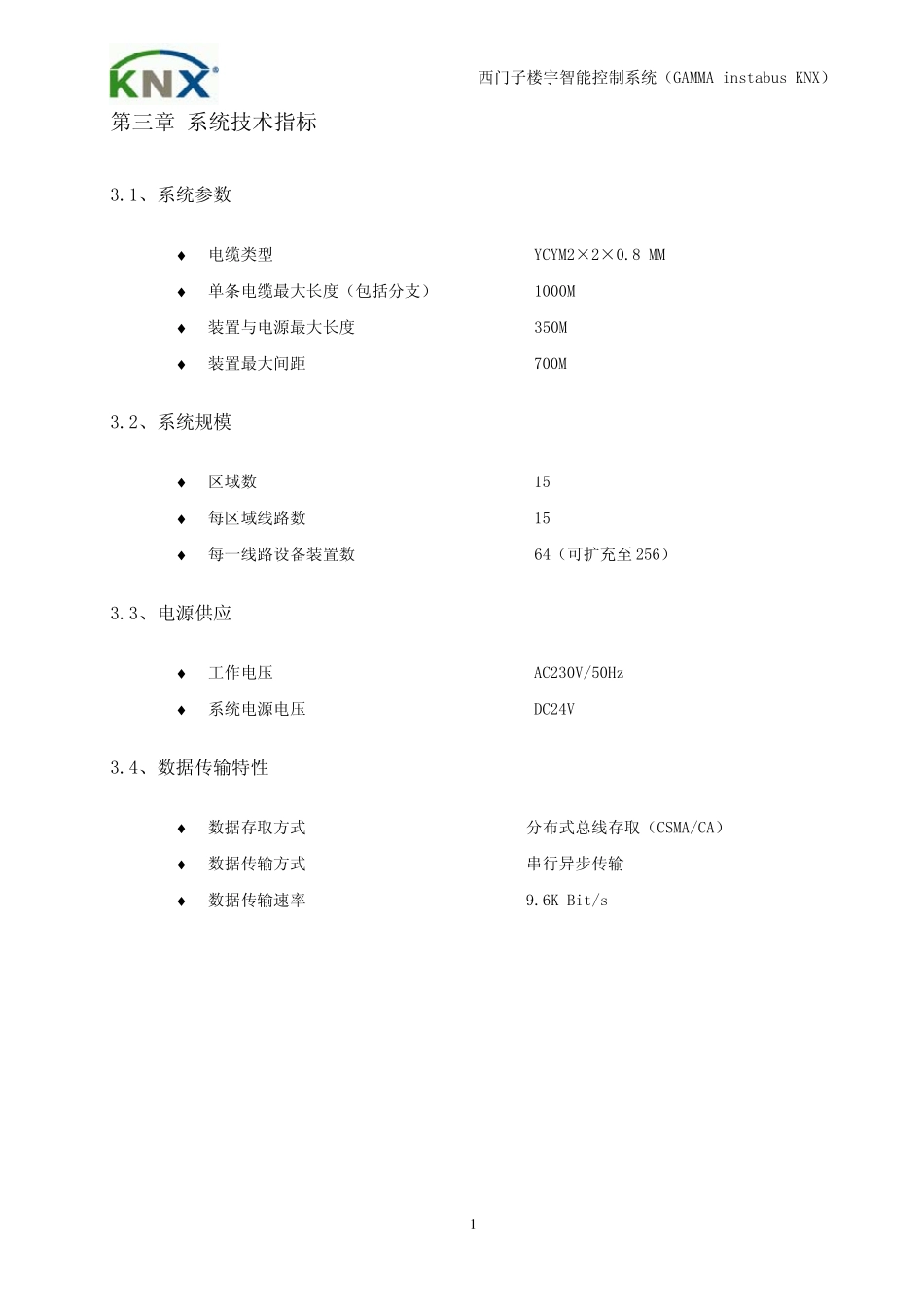

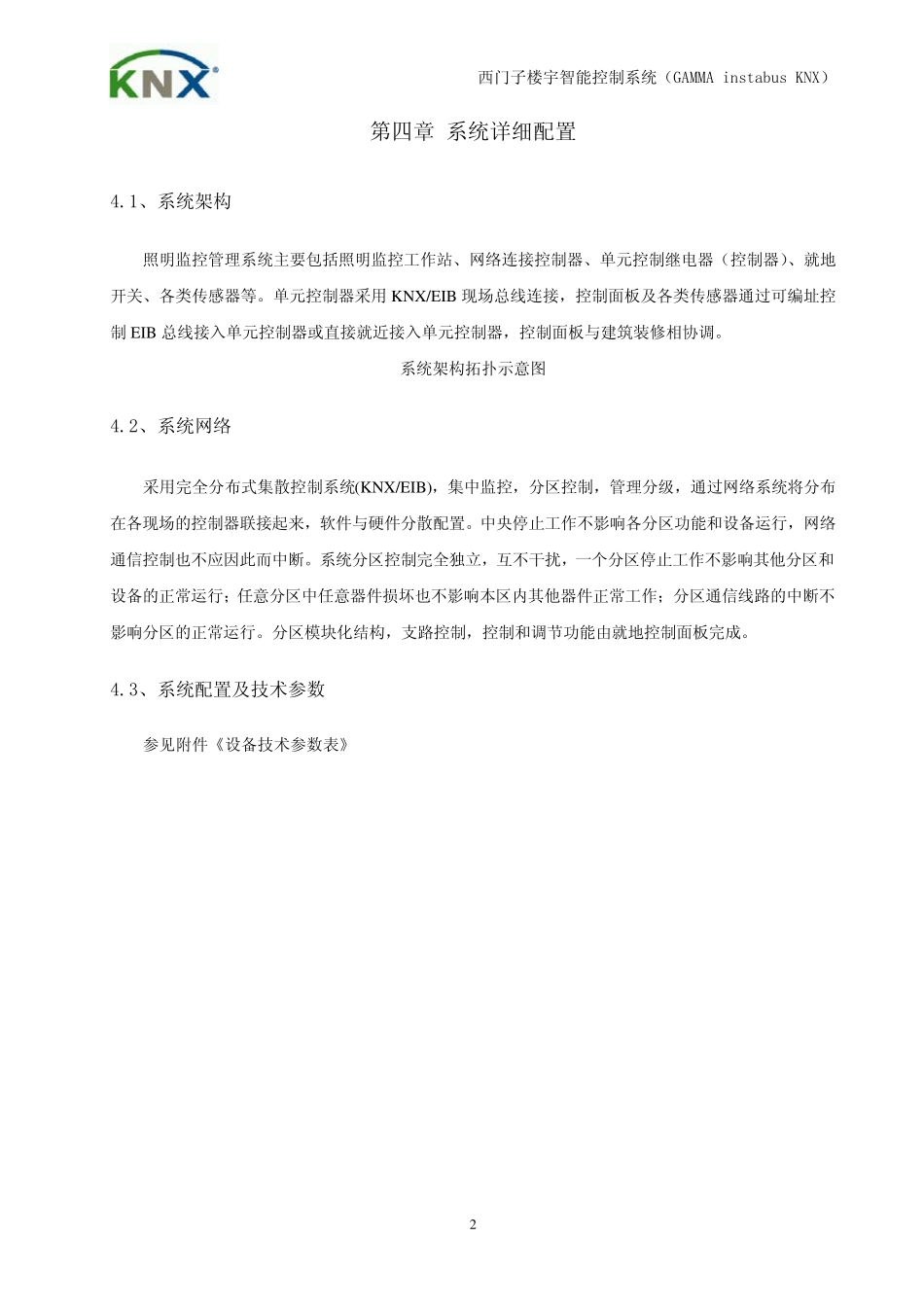

西门子楼宇智能控制系统（GAMMA instabus KNX） 1第三章 系统技术指标 3.1、系统参数 ♦ 电缆类型 YCYM2×2×0.8 MM ♦ 单条电缆最大长度（包括分支） 1000M ♦ 装置与电源最大长度 350M ♦ 装置最大间距 700M 3.2、系统规模 ♦ 区域数 15 ♦ 每区域线路数 15 ♦ 每一线路设备装置数 64（可扩充至 256） 3.3、电源供应 ♦ 工作电压 AC230V/50Hz ♦ 系统电源电压 DC24V 3.4、数据传输特性 ♦ 数据存取方式 分布式总线存取（CSMA/CA） ♦ 数据传输方式 串行异步传输 ♦ 数据传输速率 9.6K Bit/s 西门子楼宇智能控制系统（GAMMA instabus KNX） 2第四章 系统详细配置 4.1、系统架构 照明监控管理系统主要包括照明监控工作站、网络连接控制器、单元控制继电器（控制器）、就地开关、各类传感器等。单元控制器采用 K N X /EIB 现场总线连接，控制面板及各类传感器通过可编址控制EIB 总线接入单元控制器或直接就近接入单元控制器，控制面板与建筑装修相协调。 系统架构拓扑示意图 4.2、系统网络 采用完全分布式集散控制系统(K N X /EIB)，集中监控，分区控制，管理分级，通过网络系统将分布在各现场的控制器联接起来，软件与硬件分散配置。中央停止工作不影响各分区功能和设备运行，网络通信控制也不应因此而中断。系统分区控制完全独立，互不干扰，一个分区停止工作不影响其他分区和设备的正常运行；任意分区中任意器件损坏也不影响本区内其他器件正常工作；分区通信线路的中断不影响分区的正常运行。分区模块化结构，支路控制，控制和调节功能由就地控制面板完成。 4.3、系统配置及技术参数 参见附件《设备技术参数表》 西 门 子 楼 宇 智 能 控 制 系 统 （ GAMMA instabus KNX） 3第 五 章 施 工 工 艺 描 述 5.1、 KNX/EIB 布 线 要 求 5.1.1． EIB线 为 24v低 压 信 号 线 ， 需 要 单 独 配 管 ， 且 与 强 电 管 之 间 的 间 距 应 大 于 、 等 于 50mm， 可 与强 电 管 平 行 铺 设 。 5.1.2． 各 个 EIB开 关 、 执 行 器 元 件 都 需 使 用 标 准 EIB线 缆 连 接 ， EIB线 缆 由 厂 商 统 一 供 应 。 5.1.3． EIB线 的 连 接 结 构 形 式 多 种 多 样 ， 可 选 用 星 型 、 环 型 、 总 线 型 、 网 络 型 等 多 种 连 ...
