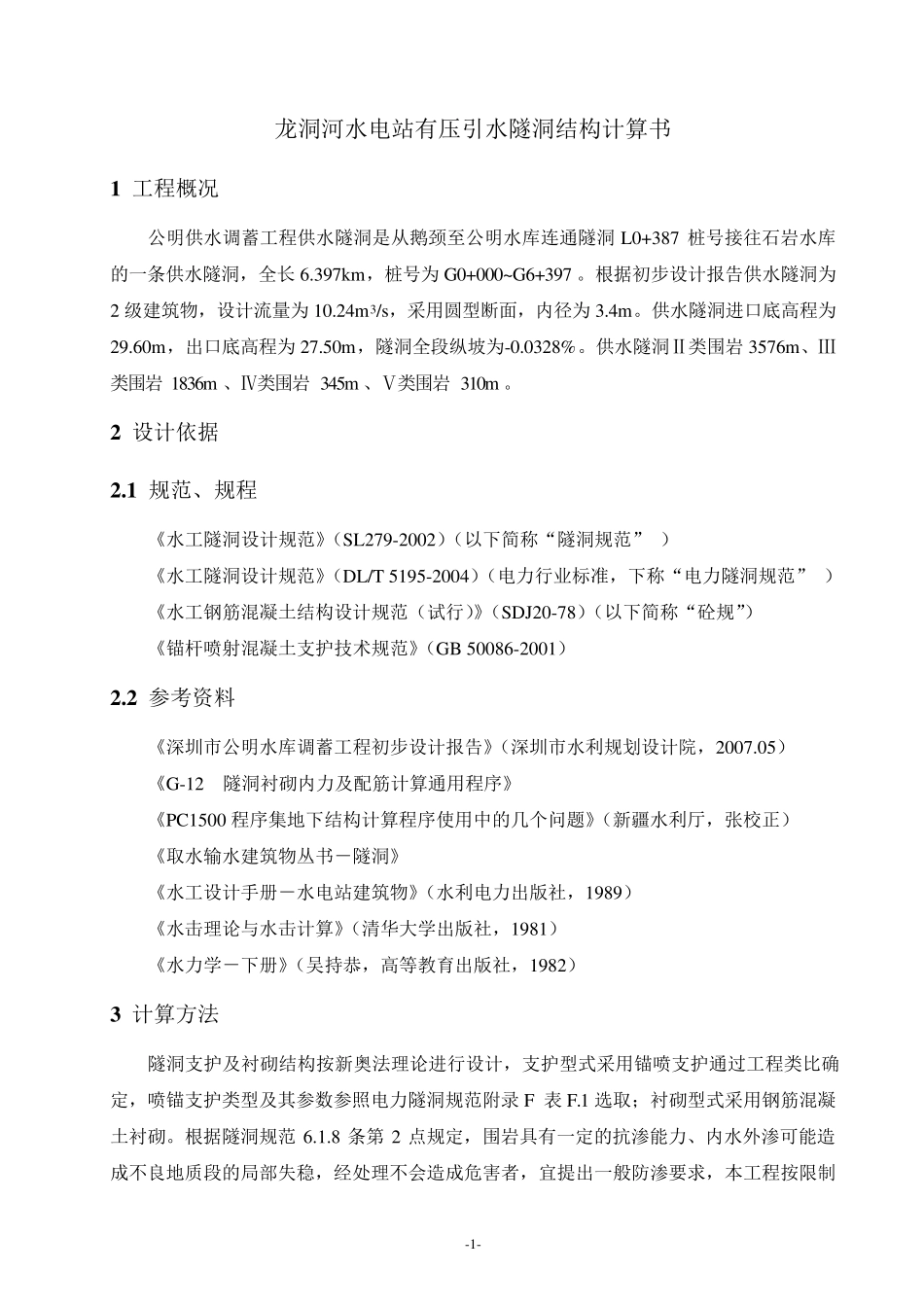

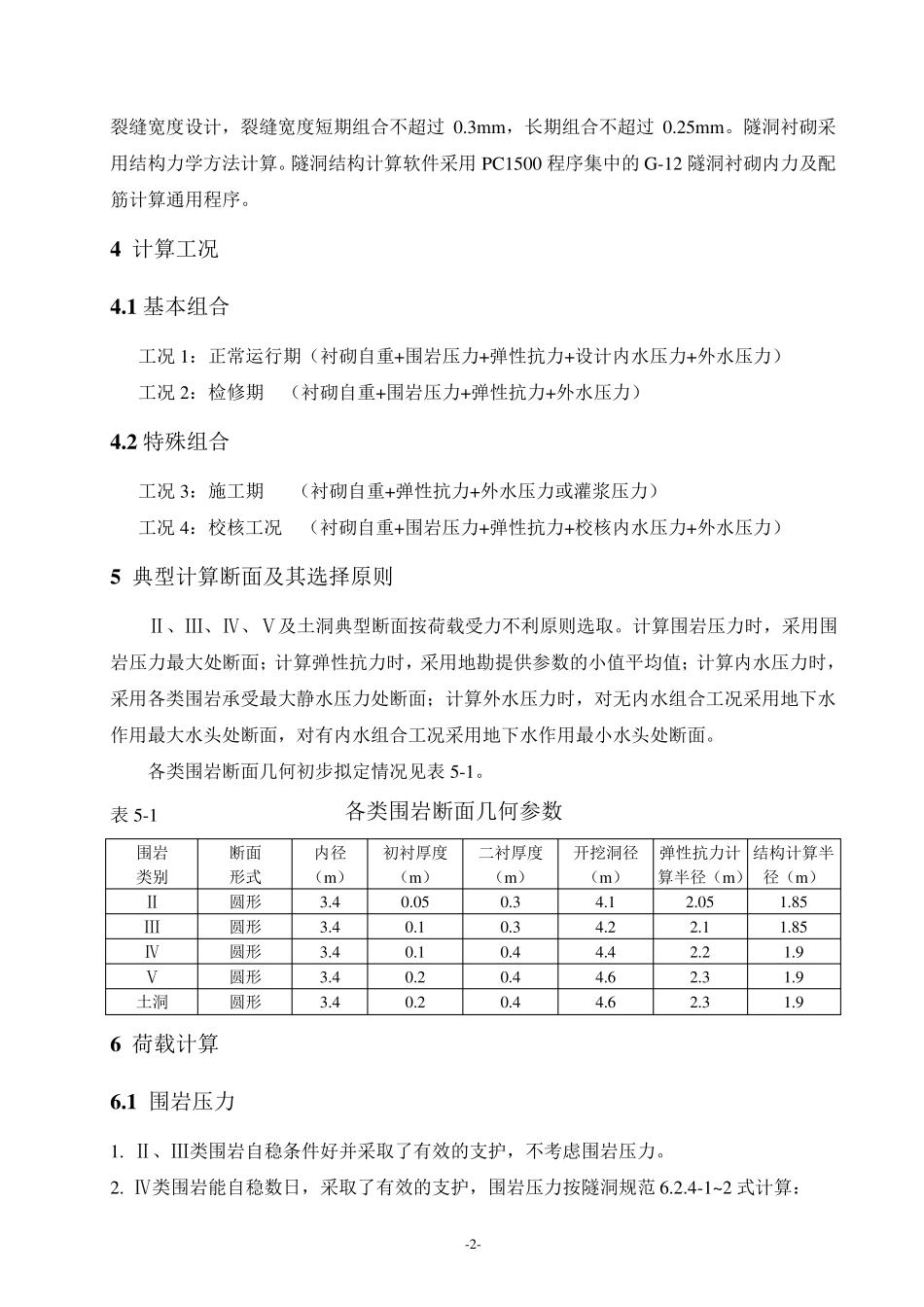

-1- 龙洞河水电站有压引水隧洞结构计算书 1 工程概况 公明供水调蓄工程供水隧洞是从鹅颈至公明水库连通隧洞L0+387 桩号接往石岩水库的一条供水隧洞，全长6.397km，桩号为G0+000~G6+397 。根据初步设计报告供水隧洞为2 级建筑物，设计流量为10.24m3/s，采用圆型断面，内径为3.4m。供水隧洞进口底高程为29.60m，出口底高程为27.50m，隧洞全段纵坡为-0.0328%。供水隧洞Ⅱ类围岩3576m、Ⅲ类围岩1836m 、Ⅳ类围岩345m 、Ⅴ类围岩310m 。 2 设计依据 2 .1 规范、规程 《水工隧洞设计规范》（SL279-2002）（以下简称“隧洞规范” ） 《水工隧洞设计规范》（DL/T 5195-2004）（电力行业标准，下称“电力隧洞规范” ） 《水工钢筋混凝土结构设计规范（试行）》（SDJ20-78）（以下简称“砼规”） 《锚杆喷射混凝土支护技术规范》（GB 50086-2001） 2 .2 参考资料 《深圳市公明水库调蓄工程初步设计报告》（深圳市水利规划设计院，2007.05） 《G-12 隧洞衬砌内力及配筋计算通用程序》 《PC1500 程序集地下结构计算程序使用中的几个问题》（新疆水利厅，张校正） 《取水输水建筑物丛书－隧洞》 《水工设计手册－水电站建筑物》（水利电力出版社，1989） 《水击理论与水击计算》（清华大学出版社，1981） 《水力学－下册》（吴持恭，高等教育出版社，1982） 3 计算方法 隧洞支护及衬砌结构按新奥法理论进行设计，支护型式采用锚喷支护通过工程类比确定，喷锚支护类型及其参数参照电力隧洞规范附录 F 表 F.1 选取；衬砌型式采用钢筋混凝土衬砌。根据隧洞规范6.1.8 条第 2 点规定，围岩具有一定的抗渗能力、内水外渗可能造成不良地质段的局部失稳，经处理不会造成危害者，宜提出一般防渗要求，本工程按限制-2- 裂缝宽度设计，裂缝宽度短期组合不超过0.3mm，长期组合不超过0.25mm。隧洞衬砌采用结构力学方法计算。隧洞结构计算软件采用PC1500 程序集中的G-12 隧洞衬砌内力及配筋计算通用程序。 4 计算工况 4 .1 基本组合 工况1：正常运行期（衬砌自重+围岩压力+弹性抗力+设计内水压力+外水压力） 工况2：检修期 （衬砌自重+围岩压力+弹性抗力+外水压力） 4 .2 特殊组合 工况3：施工期 （衬砌自重+弹性抗力+外水压力或灌浆压力） 工况4：校核工况 （衬砌自重+围岩压力+弹性抗力+校核内水压力+外水压力） 5 典型计算断面及其选择原则 Ⅱ、Ⅲ、Ⅳ、Ⅴ及土洞典型断面按荷载受力不利原则选取。计算围...
