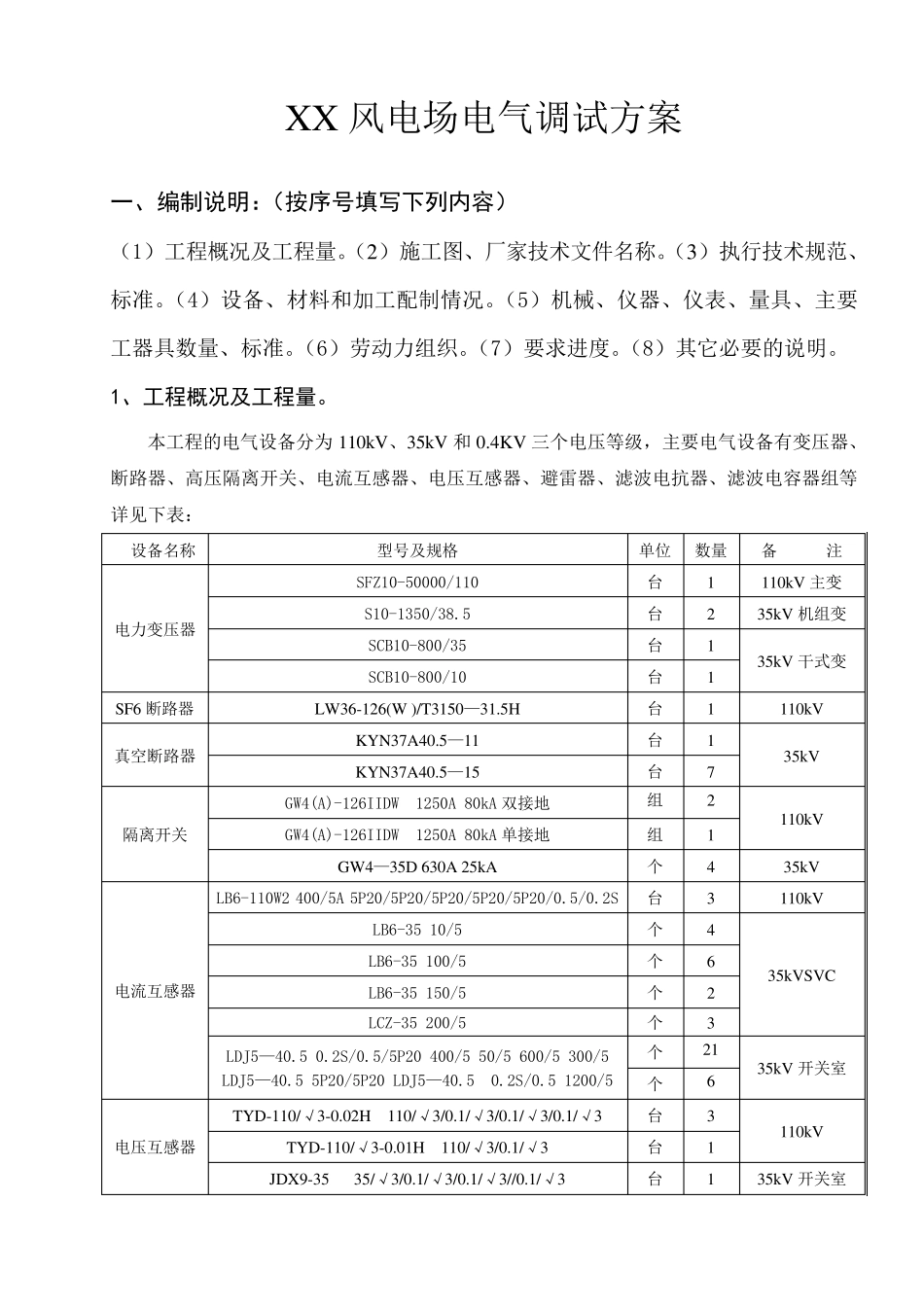

XX 风电场电气调试方案 一、编制说明：（按序号填写下列内容） （1）工程概况及工程量。（2）施工图、厂家技术文件名称。（3）执行技术规范、标准。（4）设备、材料和加工配制情况。（5）机械、仪器、仪表、量具、主要工器具数量、标准。（6）劳动力组织。（7）要求进度。（8）其它必要的说明。 1、工程概况及工程量。 本工程的电气设备分为110kV、35kV 和0.4KV 三个电压等级，主要电气设备有变压器、断路器、高压隔离开关、电流互感器、电压互感器、避雷器、滤波电抗器、滤波电容器组等详见下表： 设备名称 型号及规格 单位 数量 备 注 电力变压器 SFZ10-50000/110 台 1 110kV 主变 S10-1350/38.5 台 2 35kV 机组变 SCB10-800/35 台 1 35kV 干式变 SCB10-800/10 台 1 SF6 断路器 LW36-126(W )/T3150—31.5H 台 1 110kV 真空断路器 KYN37A40.5—11 台 1 35kV KYN37A40.5—15 台 7 隔离开关 GW4(A)-126IIDW 1250A 80kA 双接地 组 2 110kV GW4(A)-126IIDW 1250A 80kA 单接地 组 1 GW4—35D 630A 25kA 个 4 35kV 电流互感器 LB6-110W2 400/5A 5P20/5P20/5P20/5P20/5P20/0.5/0.2S 台 3 110kV LB6-35 10/5 个 4 35kVSVC LB6-35 100/5 个 6 LB6-35 150/5 个 2 LCZ-35 200/5 个 3 LDJ5—40.5 0.2S/0.5/5P20 400/5 50/5 600/5 300/5 LDJ5—40.5 5P20/5P20 LDJ5—40.5 0.2S/0.5 1200/5 个 21 35kV 开关室 个 6 电压互感器 TYD-110/√3-0.02H 110/√3/0.1/√3/0.1/√3/0.1/√3 台 3 110kV TYD-110/√3-0.01H 110/√3/0.1/√3 台 1 JDX9-35 35/√3/0.1/√3/0.1/√3//0.1/√3 台 1 35kV 开关室 避雷器 Y10W-100/260GW 台 3 110kV YH5WZ-51/134 台 18 35kV 开关室 YH5WR1-51/134 台 9 组合式组容避雷器 HDD—35 台 1 Y5W1-51/134 台 6 35kV 机组变 YH5WR-51/134 1200A/2ms 台 12 35kV SVC 相序电抗器 BKDCKL-2*897/35 台 3 35kV SVC 滤波电抗器 LKDCKL-35-60-168.4 台 3 LKDCKL-35-91-38.99 台 3 LKDCKL-35-55-30.49 台 3 LKDCKL-35-55-12.35 台 3 滤波电容器组 TAL35-5040/210BLW 组 1 35kV SVC TAL35-7680/320BLW 组 1 TAL35-4320/180BLW 组 2 35kV 高压开关柜内母线 110kV 母线 35kV 线路 2、施工图、厂家技术文件名称。 北京国电华北电力工程有限公司设...
