电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

X射线荧光光谱仪操作步骤VIP免费

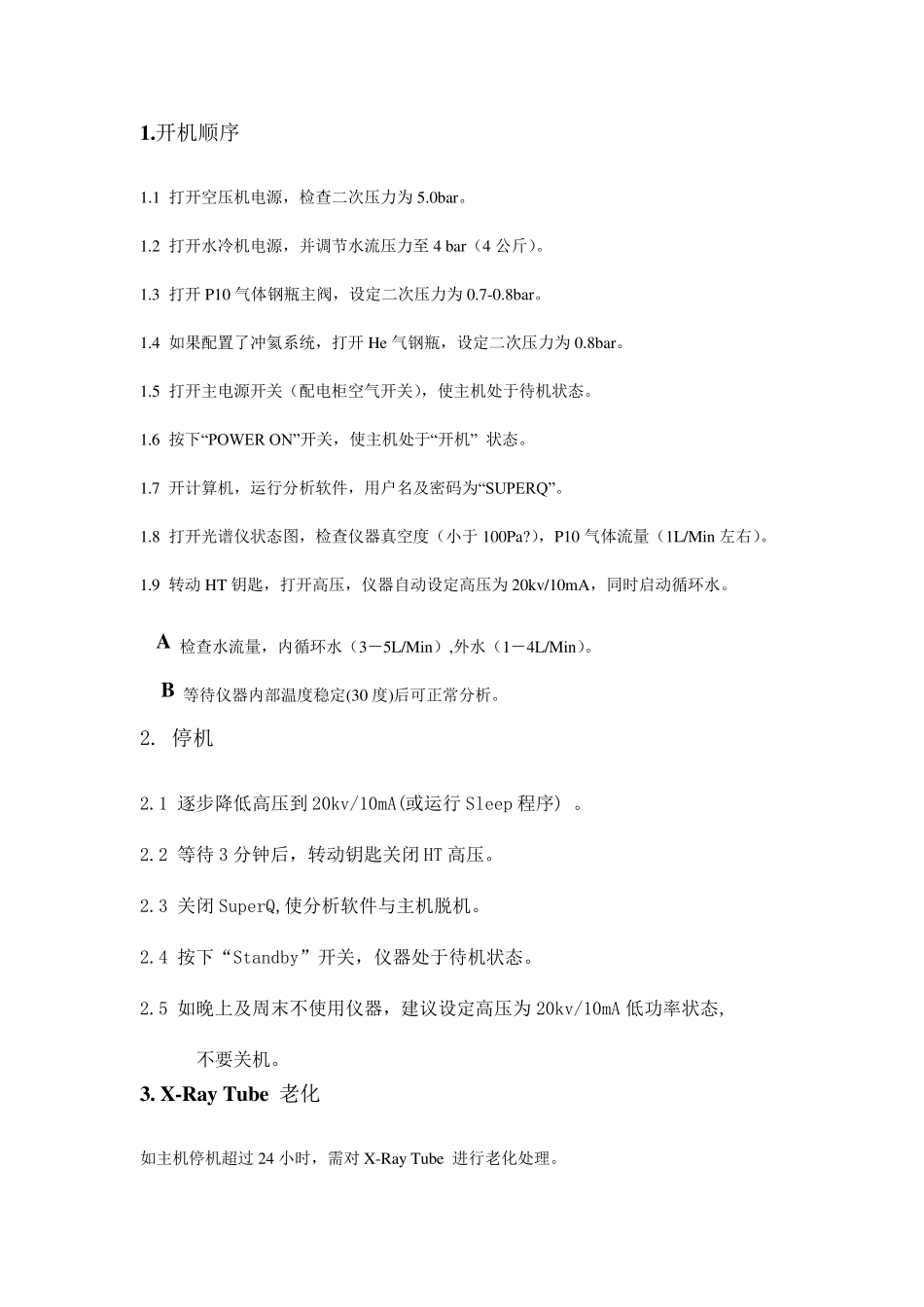

X射线荧光光谱仪操作步骤_第1页
1/6

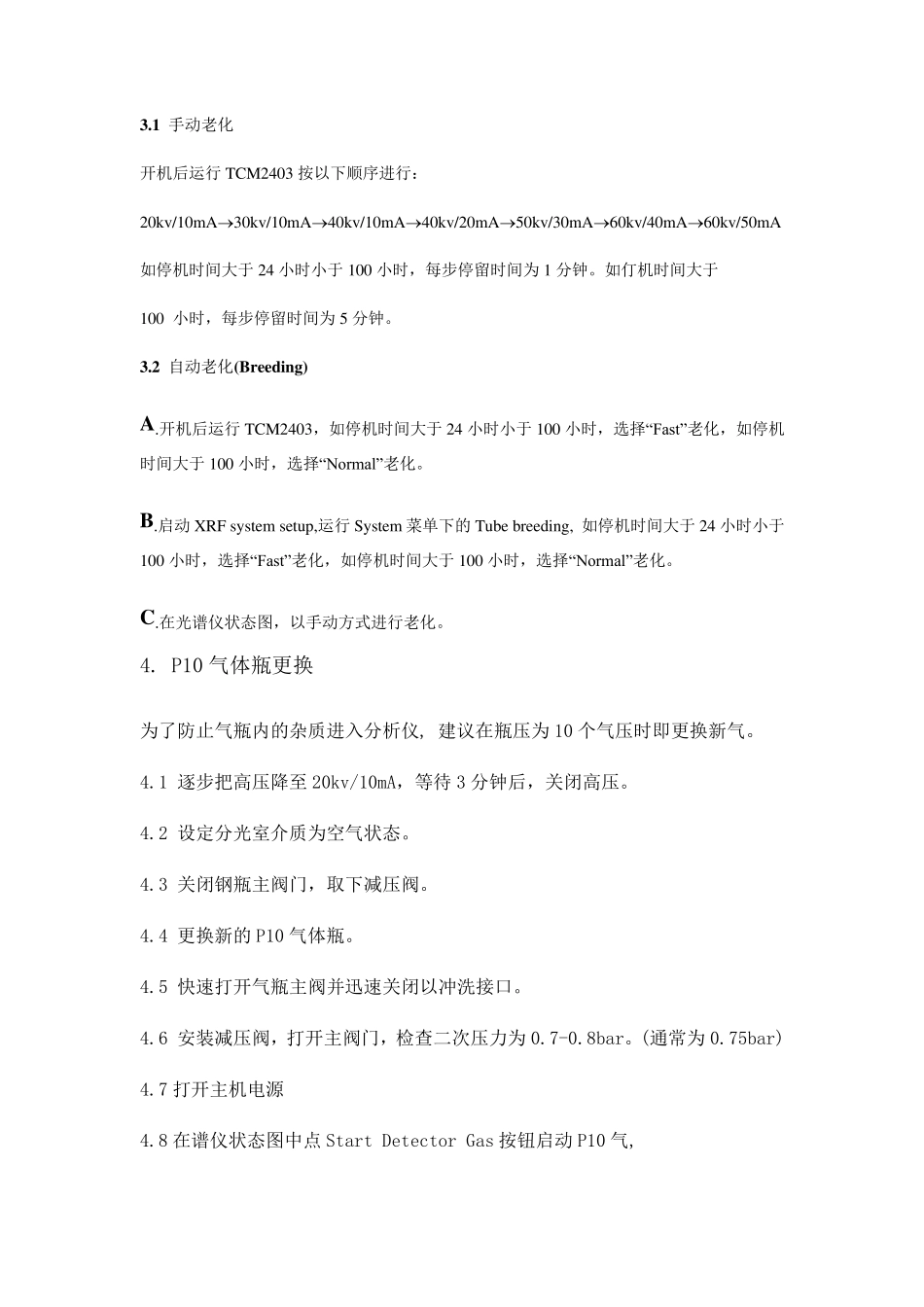

X射线荧光光谱仪操作步骤_第2页
2/6

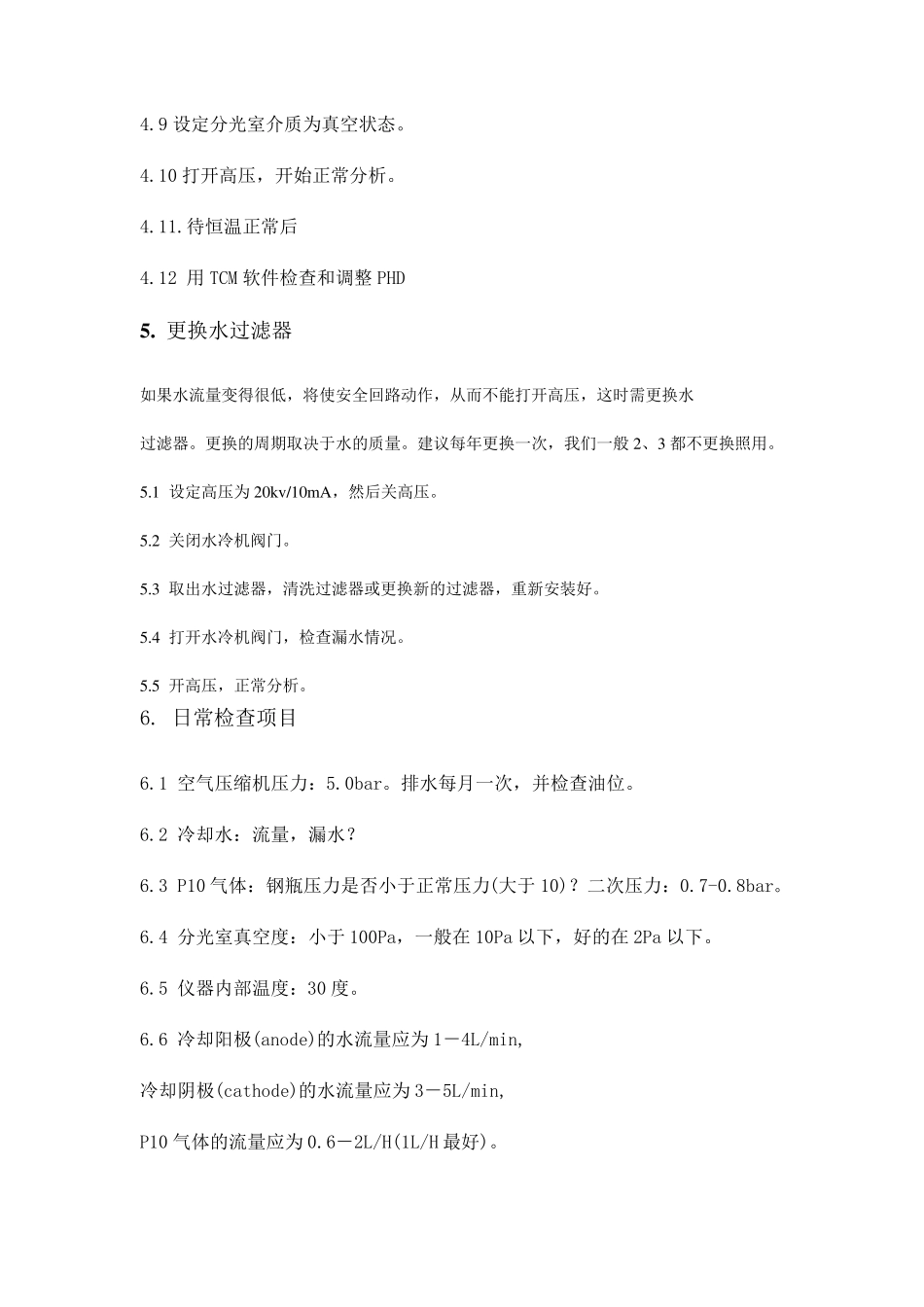

X射线荧光光谱仪操作步骤_第3页
3/6
1.开机顺序 1.1 打开空压机电源,检查二次压力为5.0bar。 1.2 打开水冷机电源,并调节水流压力至4 bar(4 公斤)。 1.3 打开P10 气体钢瓶主阀,设定二次压力为0.7-0.8bar。 1.4 如果配置了冲氦系统,打开He 气钢瓶,设定二次压力为0.8bar。 1.5 打开主电源开关(配电柜空气开关),使主机处于待机状态。 1.6 按下“POWER ON”开关,使主机处于“开机” 状态。 1.7 开计算机,运行分析软件,用户名及密码为“SUPERQ”。 1.8 打开光谱仪状态图,检查仪器真空度(小于100Pa?),P10 气体流量(1L/Min 左右)。 1.9 转动HT 钥匙,打开高压,仪器自动设定高压为20kv /10mA,同时启动循环水。 A 检查水流量,内循环水(3-5L/Min),外水(1-4L/Min)。 B 等待仪器内部温度稳定(30 度)后可正常分析。 2. 停机 2.1 逐步降低高压到20kv/10mA(或运行Sleep 程序) 。 2.2 等待3 分钟后,转动钥匙关闭HT 高压。 2.3 关闭SuperQ,使分析软件与主机脱机。 2.4 按下“Standby”开关,仪器处于待机状态。 2.5 如晚上及周末不使用仪器,建议设定高压为20kv/10mA 低功率状态, 不要关机。 3. X-Ray Tube 老化 如主机停机超过 24 小时,需对 X-Ray Tu be 进行老化处理。 3.1 手动老化 开机后运行TCM2403 按以下顺序进行: 20kv /10mA30kv /10mA40kv /10mA40kv /20mA50kv /30mA60kv /40mA60kv /50mA 如停机时间大于24 小时小于100 小时,每步停留时间为1 分钟。如仃机时间大于 100 小时,每步停留时间为5 分钟。 3.2 自动老化(Breeding) A.开机后运行TCM2403,如停机时间大于24 小时小于100 小时,选择“Fast”老化,如停机时间大于100 小时,选择“Normal”老化。 B.启动XRF sy stem setu p,运行Sy stem 菜单下的 Tu be breeding, 如停机时间大于24 小时小于100 小时,选择“Fast”老化,如停机时间大于100 小时,选择“Normal”老化。 C.在光谱仪状态图,以手动方式进行老化。 4. P10 气体瓶更换 为了防止气瓶内的杂质进入分析仪, 建议在瓶压为10 个气压时即更换新气。 4.1 逐步把高压降至 20kv/10mA,等待 3 分钟后,关闭高压。 4.2 设定分光室介质为空气状态。 4.3 关闭钢瓶主阀门,取下减压阀。 4.4 更换新的 P10 气体瓶。 4.5 快速打开气瓶主阀并迅速关闭以冲洗接口。 4.6 安装减压阀,打开主阀门,检查二次压力为0.7-...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

X射线荧光光谱仪操作步骤

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
