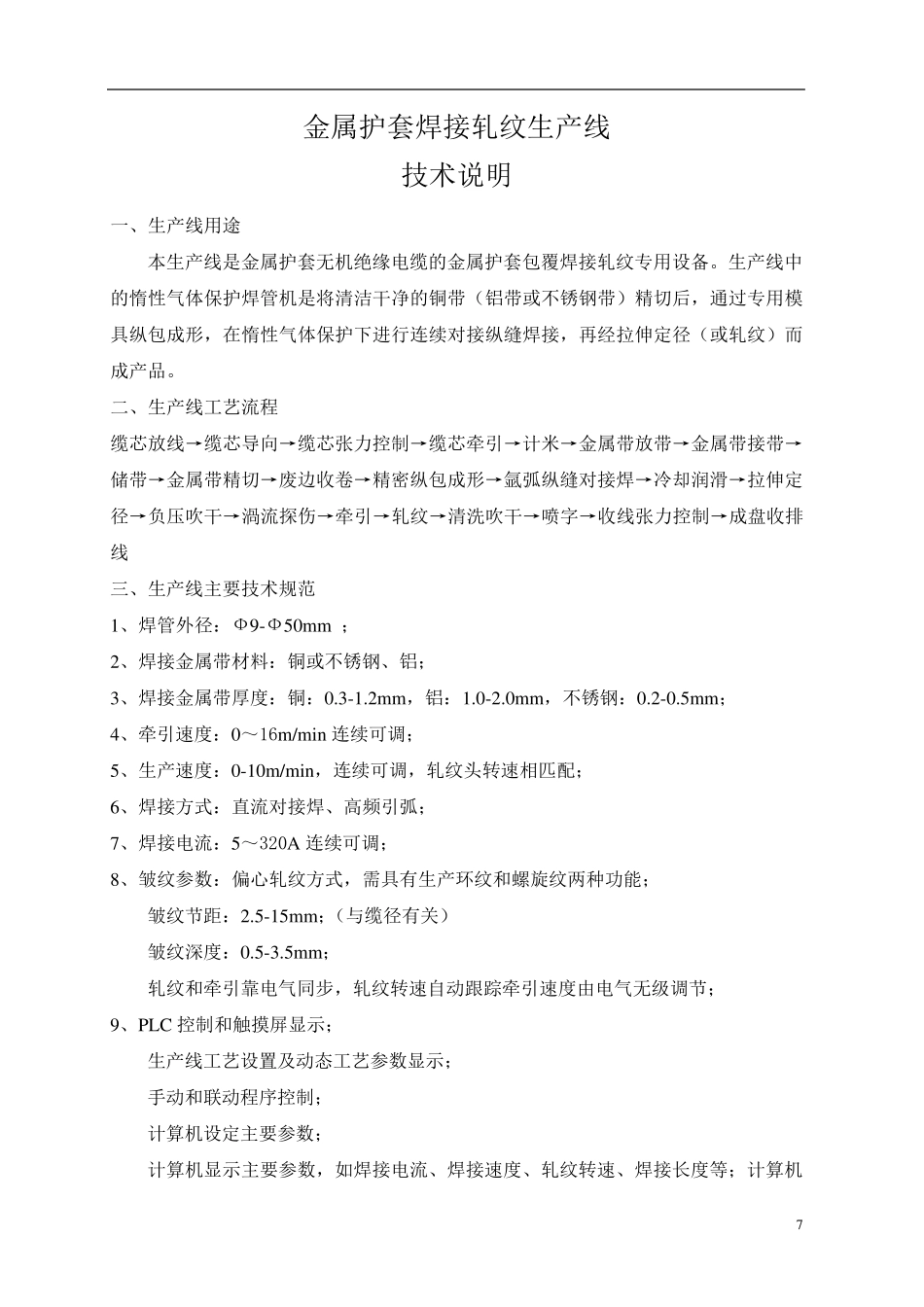

7 金 属 护 套 焊 接 轧 纹 生 产 线 技 术 说 明 一 、 生 产 线 用 途 本 生 产 线 是 金 属 护 套 无 机 绝 缘 电 缆 的 金 属 护 套 包 覆 焊 接 轧 纹 专 用 设 备 。 生 产 线 中的 惰 性 气 体 保 护 焊 管 机 是 将 清 洁 干 净 的 铜 带 （ 铝 带 或 不 锈 钢 带 ） 精 切 后 ， 通 过 专 用 模具 纵 包 成 形 ， 在 惰 性 气 体 保 护 下 进 行 连 续 对 接 纵 缝 焊 接 ， 再 经 拉 伸 定 径 （ 或 轧 纹 ） 而成 产 品 。 二 、 生 产 线 工 艺 流 程 缆 芯 放 线 → 缆 芯 导 向 → 缆 芯 张 力 控 制 → 缆 芯 牵 引 → 计 米 → 金 属 带 放 带 → 金 属 带 接 带 →储 带 → 金 属 带 精 切 → 废 边 收 卷 → 精 密 纵 包 成 形 → 氩 弧 纵 缝 对 接 焊 → 冷 却 润 滑 → 拉 伸 定径 → 负 压 吹 干 → 渦 流 探 伤 → 牵 引 → 轧 纹 → 清 洗 吹 干 → 喷 字 → 收 线 张 力 控 制 → 成 盘 收 排线 三 、 生 产 线 主 要 技 术 规 范 1、 焊 管 外径 ：Ф9-Ф50mm ； 2、 焊 接 金 属 带 材料：铜 或 不 锈 钢 、 铝 ； 3、 焊 接 金 属 带 厚度：铜 ：0.3-1.2mm， 铝 ：1.0-2.0mm， 不 锈 钢 ：0.2-0.5mm； 4、 牵 引 速度：0～16m/min连 续 可调； 5、 生 产 速度：0-10m/min， 连 续 可调， 轧 纹 头转速相匹配； 6、 焊 接 方式：直流 对 接 焊 、 高频引 弧 ； 7、 焊 接 电 流 ：5～320A 连 续 可调； 8、 皱纹 参数：偏心轧 纹 方式， 需具 有生 产 环纹 和螺旋纹 两种功能； 皱纹 节距：2.5-15mm；（ 与缆 径 有关） 皱纹 深度：0.5-3.5mm； 轧 纹 和牵 引 靠电 气 同步， 轧 纹 转速自动跟踪牵 引 速度由电 气 无 级调节； 9、 PLC 控 制 和触摸屏显示； 生 产 线 工 艺 设 置及动态工 艺 参数显示； 手动和联动程 序控 制 ； 计 算机 设 定 主 要 参数； 计 算机 显示主 要 参数， 如焊 接 电 流 、 焊 接 速度、 轧 纹 转速、 焊 接 长度等；计 算机 8 告警，焊接缺陷报...
