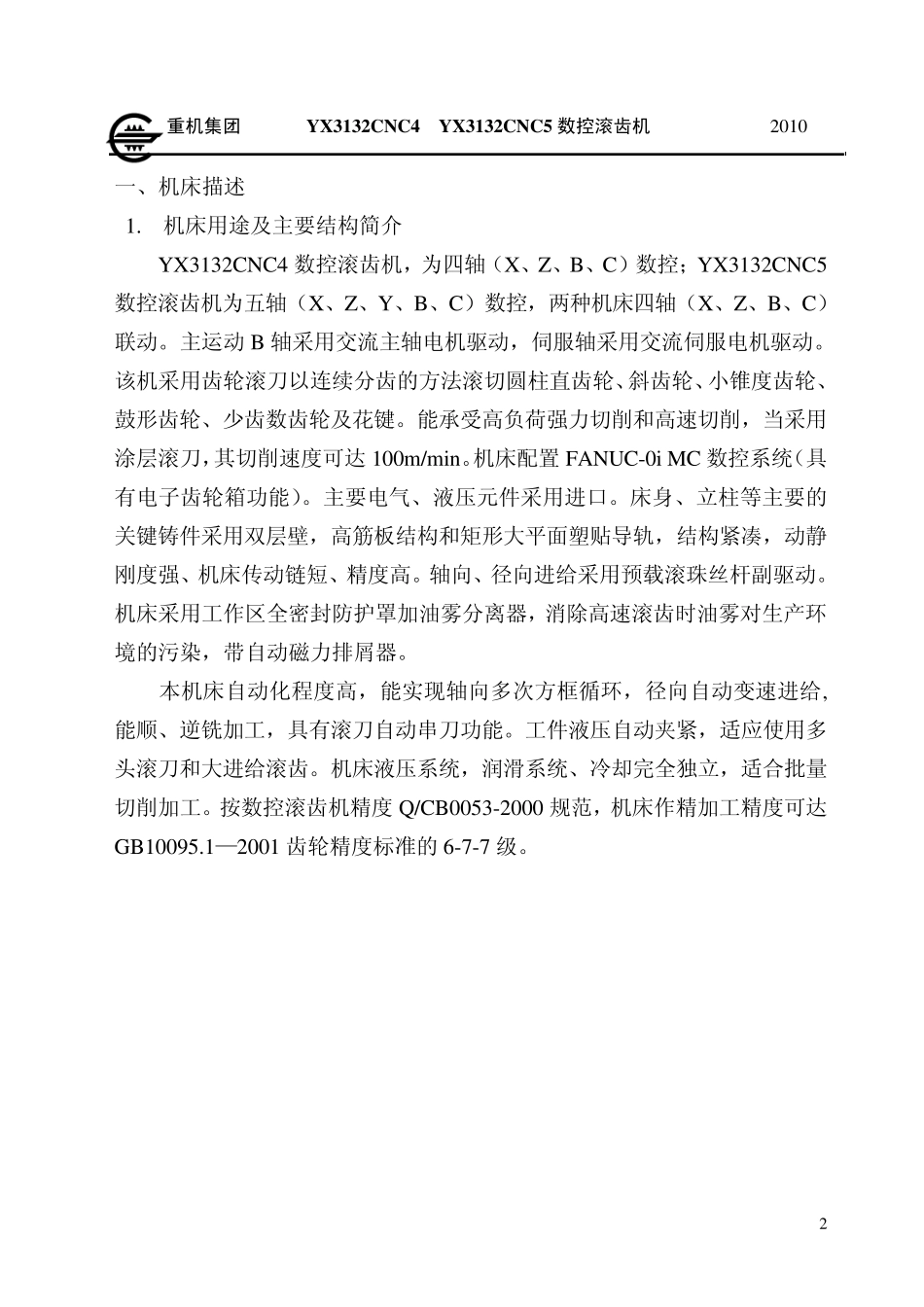

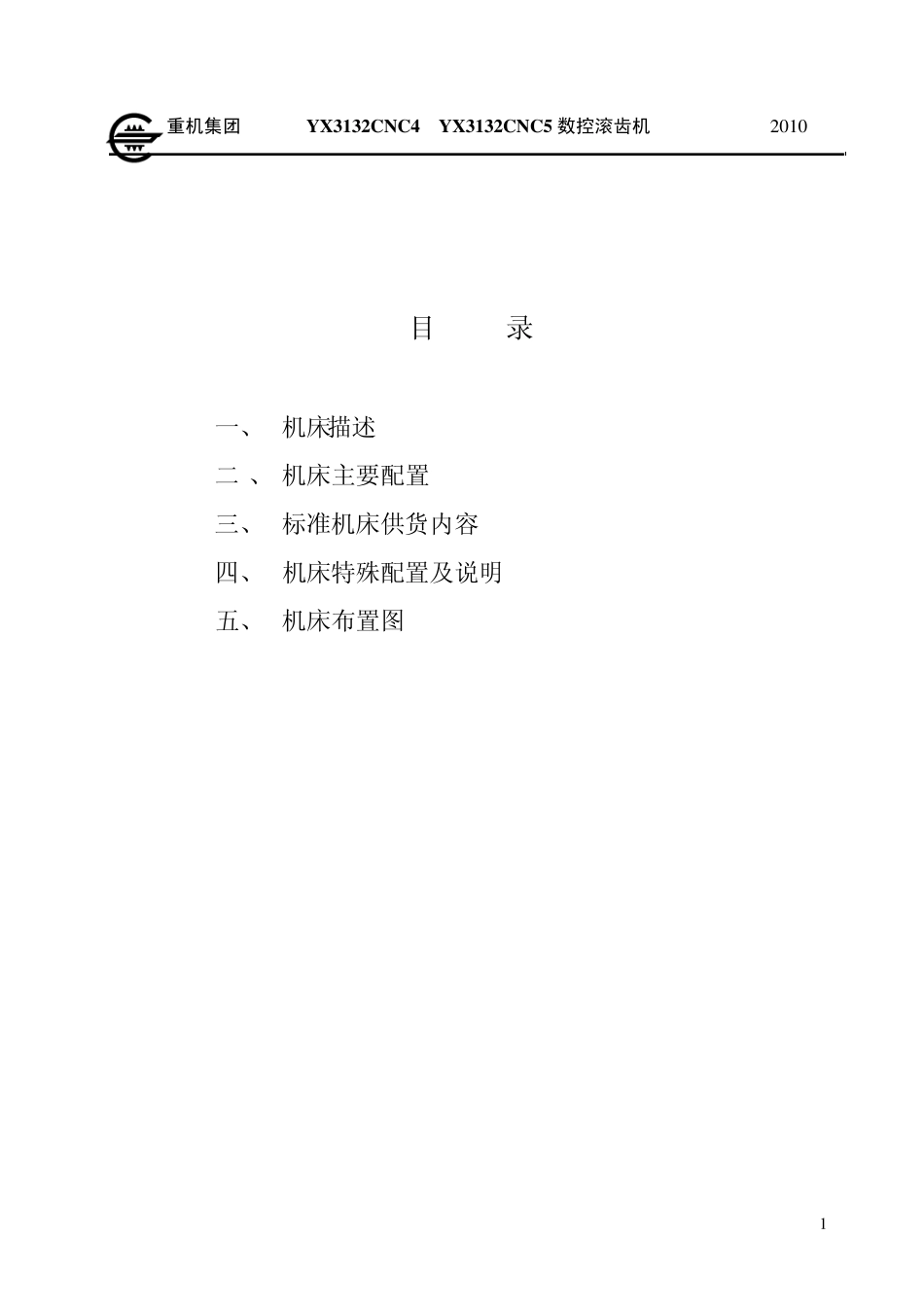

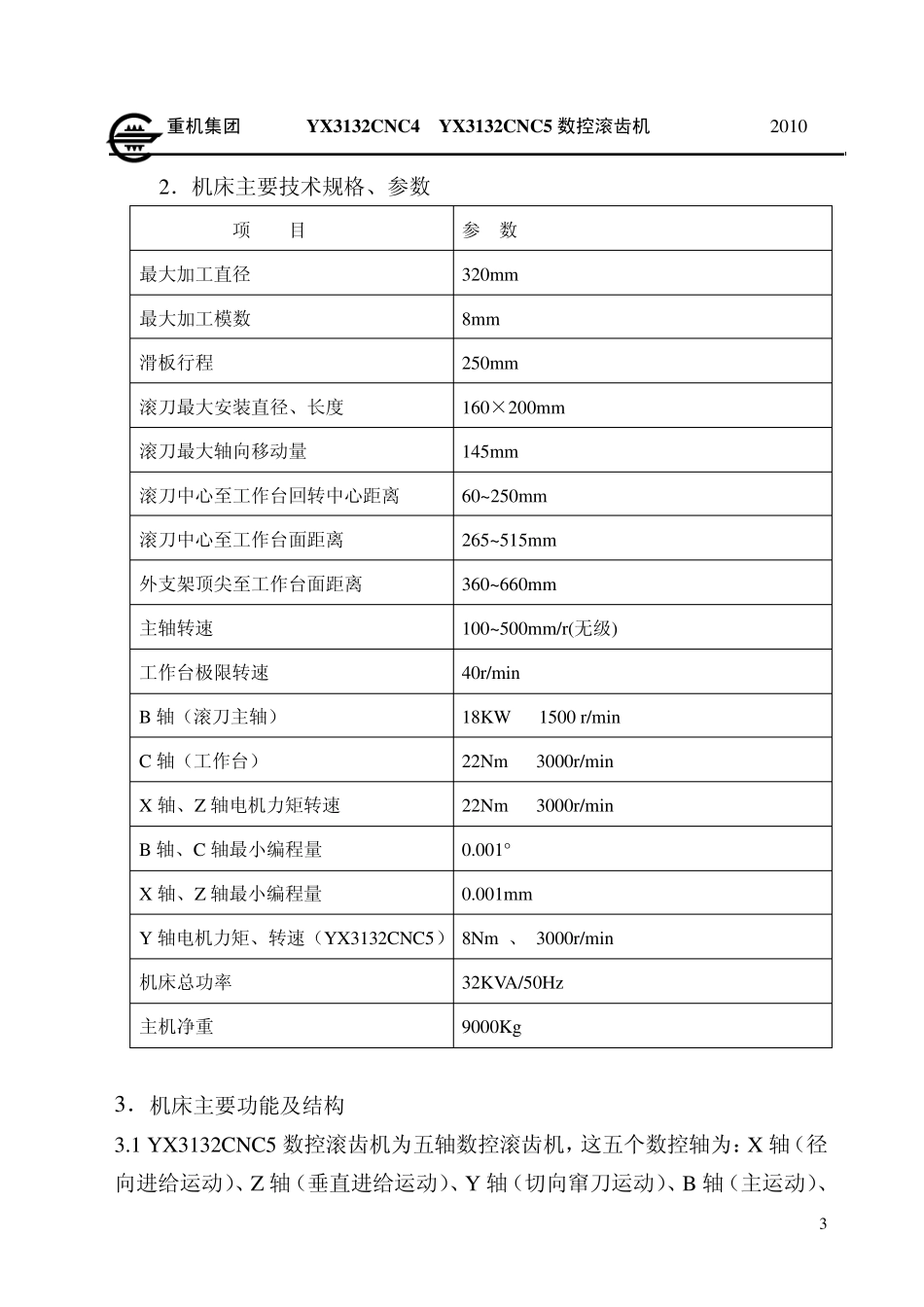

重机集团 Y X 3132C N C 4 Y X 3132C N C 5 数控滚齿机 2 0 1 0 1 目 录 一、 机床描述 二 、 机床主要配置 三、 标准机床供货内容 四、 机床特殊配置及说明 五、 机床布置图 重机集团 Y X 3132C N C 4 Y X 3132C N C 5 数控滚齿机 2010 2 一、机床描述 1. 机床用途及主要结构简介 YX3132CNC4 数控滚齿机，为四轴（X、Z、B、C）数控；YX3132CNC5数控滚齿机为五轴（X、Z、Y、B、C）数控，两种机床四轴（X、Z、B、C）联动。主运动 B 轴采用交流主轴电机驱动，伺服轴采用交流伺服电机驱动。该机采用齿轮滚刀以连续分齿的方法滚切圆柱直齿轮、斜齿轮、小锥度齿轮、鼓形齿轮、少齿数齿轮及花键。能承受高负荷强力切削和高速切削，当采用涂层滚刀，其切削速度可达 100m/min。机床配置 FANUC-0i MC 数控系统（具有电子齿轮箱功能）。主要电气、液压元件采用进口。床身、立柱等主要的关键铸件采用双层壁，高筋板结构和矩形大平面塑贴导轨，结构紧凑，动静刚度强、机床传动链短、精度高。轴向、径向进给采用预载滚珠丝杆副驱动。机床采用工作区全密封防护罩加油雾分离器，消除高速滚齿时油雾对生产环境的污染，带自动磁力排屑器。 本机床自动化程度高，能实现轴向多次方框循环，径向自动变速进给,能顺、逆铣加工，具有滚刀自动串刀功能。工件液压自动夹紧，适应使用多头滚刀和大进给滚齿。机床液压系统，润滑系统、冷却完全独立，适合批量切削加工。按数控滚齿机精度 Q/CB0053-2000 规范，机床作精加工精度可达GB10095.1—2001 齿轮精度标准的 6-7-7 级。 重机集团 Y X 3132C N C 4 Y X 3132C N C 5 数控滚齿机 2010 3 2．机床主要技术规格、参数 项 目 参 数 最大加工直径 320mm 最大加工模数 8mm 滑板行程 250mm 滚刀最大安装直径、长度 160×200mm 滚刀最大轴向移动量 145mm 滚刀中心至工作台回转中心距离 60~250mm 滚刀中心至工作台面距离 265~515mm 外支架顶尖至工作台面距离 360~660mm 主轴转速 100~500mm/r(无级) 工作台极限转速 40r/min B 轴（滚刀主轴） 18KW 1500 r/min C 轴（工作台） 22Nm 3000r/min X 轴、Z 轴电机力矩转速 22Nm 3000r/min B 轴、C 轴最小编程量 0.001° X 轴、Z 轴最小编程量 0.001mm Y 轴电机力矩、转速（YX3132CNC5） 8Nm 、 3000r/min 机床总功率 32KVA/50Hz 主机净重 9000Kg...
