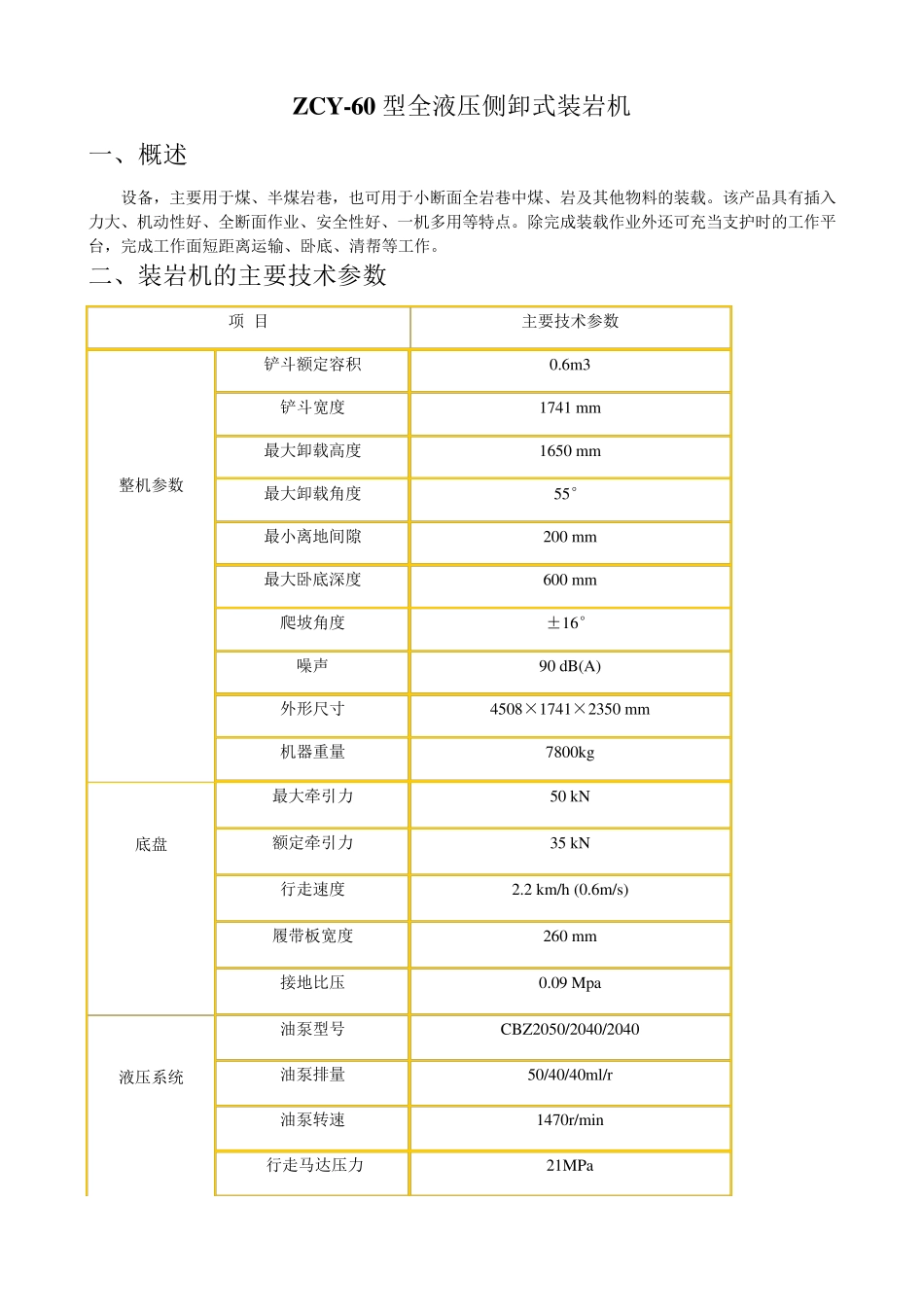

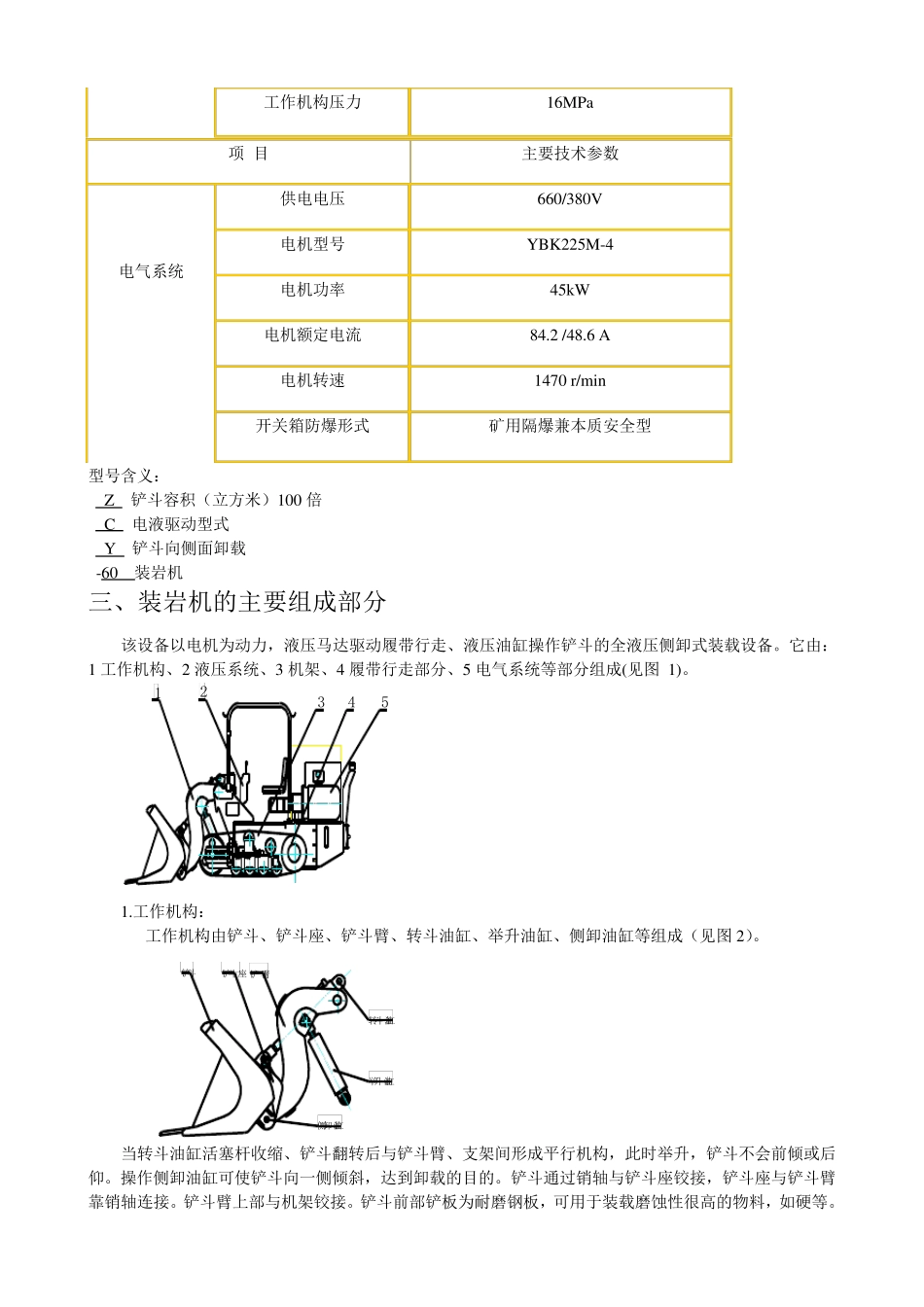

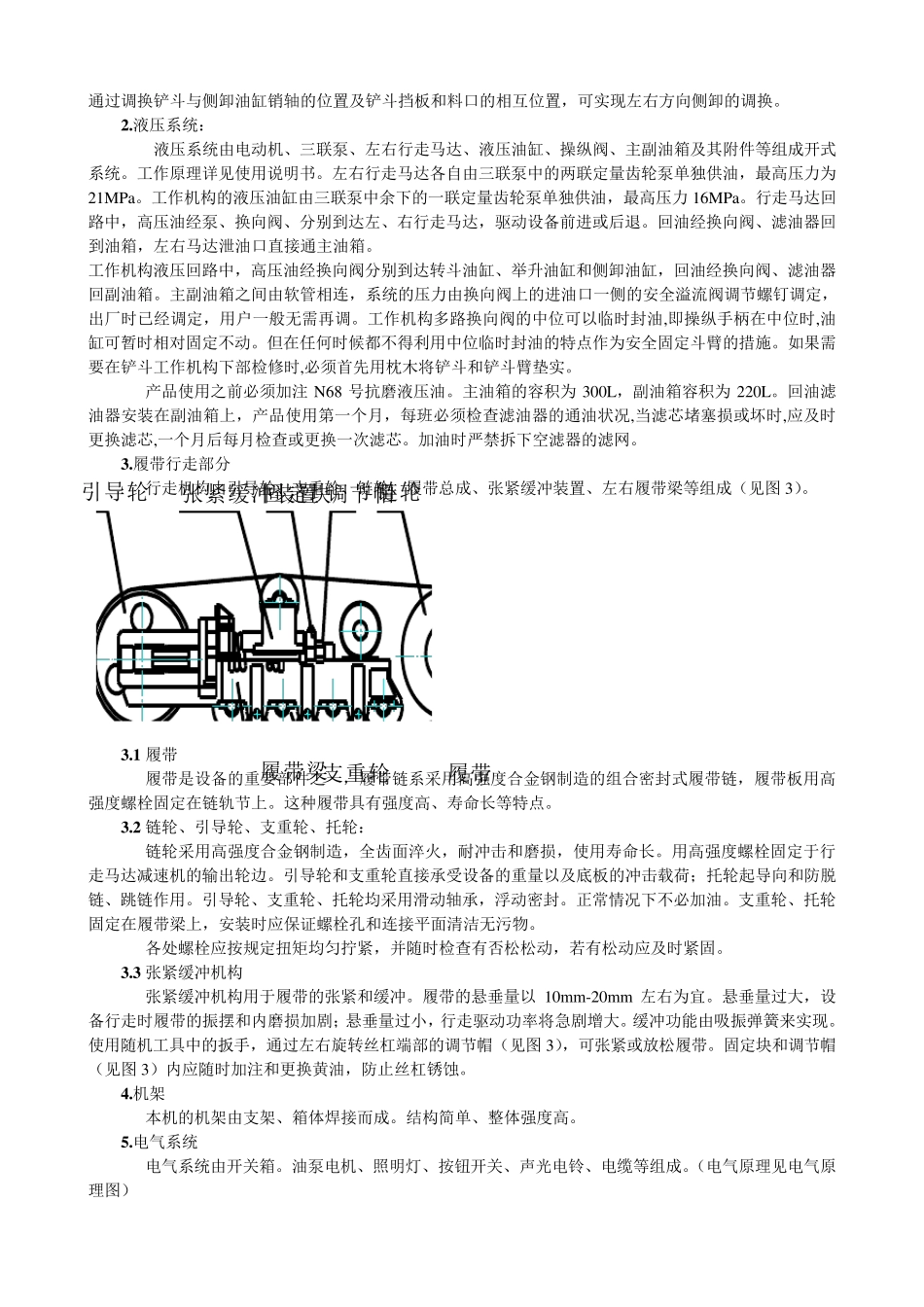

ZCY-60 型全液压侧卸式装岩机 一、概述 设备,主要用于煤、半煤岩巷,也可用于小断面全岩巷中煤、岩及其他物料的装载。该产品具有插入力大、机动性好、全断面作业、安全性好、一机多用等特点。除完成装载作业外还可充当支护时的工作平台,完成工作面短距离运输、卧底、清帮等工作。 二、装岩机的主要技术参数 项 目 主要技术参数 整机参数 铲斗额定容积 0.6m3 铲斗宽度 1741 mm 最大卸载高度 1650 mm 最大卸载角度 55° 最小离地间隙 200 mm 最大卧底深度 600 mm 爬坡角度 ±16° 噪声 90 dB(A) 外形尺寸 4508×1741×2350 mm 机器重量 7800kg 底盘 最大牵引力 50 kN 额定牵引力 35 kN 行走速度 2.2 km/h (0.6m/s) 履带板宽度 260 mm 接地比压 0.09 Mpa 液压系统 油泵型号 CBZ2050/2040/2040 油泵排量 50/40/40ml/r 油泵转速 1470r/min 行走马达压力 21MPa 工作机构压力 16MPa 项 目 主要技术参数 电气系统 供电电压 660/380V 电机型号 YBK225M-4 电机功率 45kW 电机额定电流 84.2 /48.6 A 电机转速 1470 r/min 开关箱防爆形式 矿用隔爆兼本质安全型 型号含义: Z 铲斗容积(立方米)100 倍 C 电液驱动型式 Y 铲斗向侧面卸载 -60 装岩机 三、装岩机的主要组成部分 该设备以电机为动力,液压马达驱动履带行走、液压油缸操作铲斗的全液压侧卸式装载设备。它由:1 工作机构、2 液压系统、3 机架、4 履带行走部分、5 电气系统等部分组成(见图 1)。 1.工作机构: 工作机构由铲斗、铲斗座、铲斗臂、转斗油缸、举升油缸、侧卸油缸等组成(见图 2)。 当转斗油缸活塞杆收缩、铲斗翻转后与铲斗臂、支架间形成平行机构,此时举升,铲斗不会前倾或后仰。操作侧卸油缸可使铲斗向一侧倾斜,达到卸载的目的。铲斗通过销轴与铲斗座铰接,铲斗座与铲斗臂靠销轴连接。铲斗臂上部与机架铰接。铲斗前部铲板为耐磨钢板,可用于装载磨蚀性很高的物料,如硬等。 12345铲斗铲斗座铲斗臂转斗油缸举升油缸侧卸油缸通过调换铲斗与侧卸油缸销轴的位置及铲斗挡板和料口的相互位置,可实现左右方向侧卸的调换。 2 .液压系统: 液压系统由电动机、三联泵、左右行走马达、液压油缸、操纵阀、主副油箱及其附件等组成开式系统。工作原理详见使用说明书。左右行走马达各自由三联泵中的两联定量齿轮泵单独供油,最高压力为21MPa。工作机构的液压油缸由三联泵中余下的一联...
