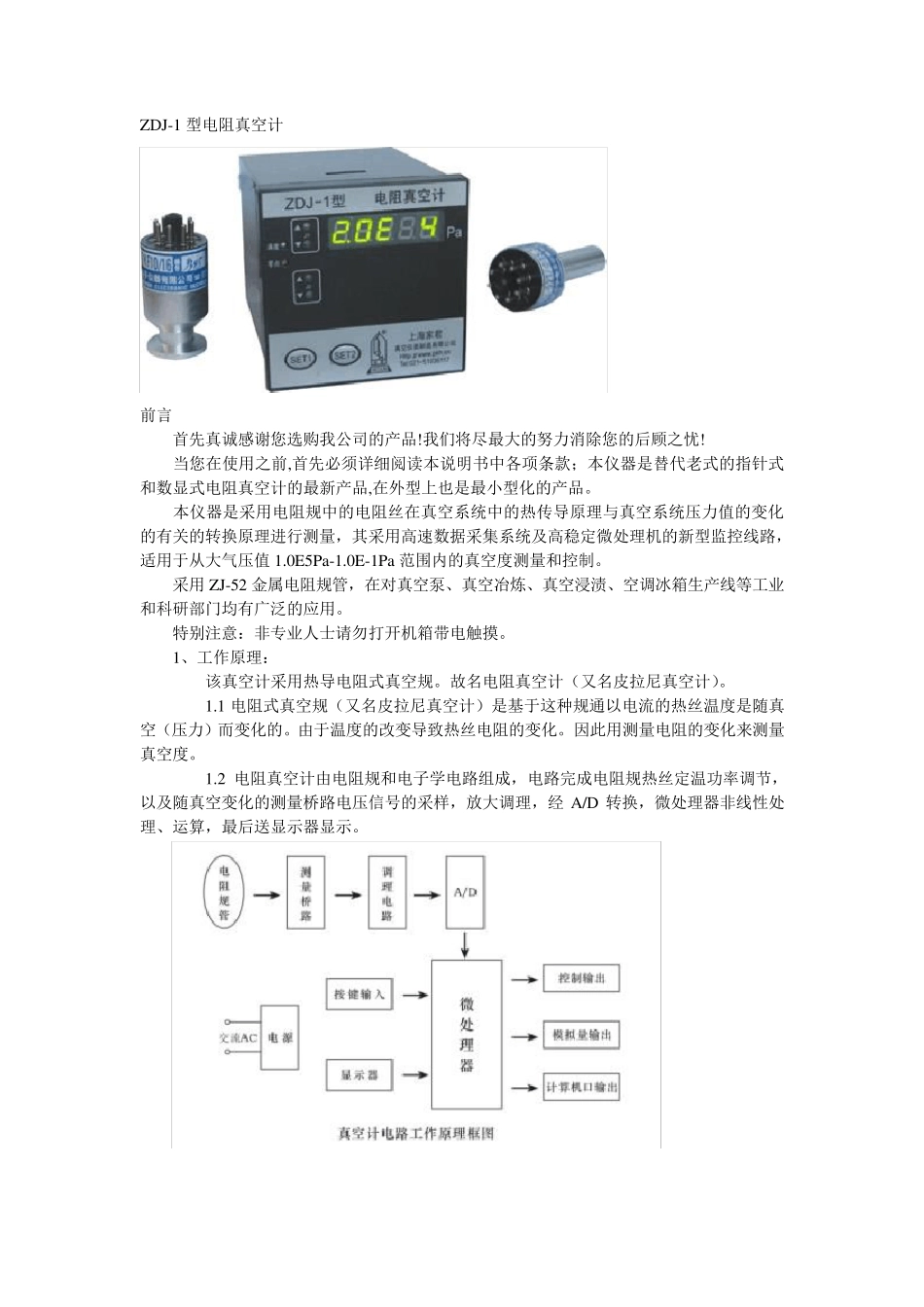

ZDJ1型电阻真空计说明书_第1页
1/6

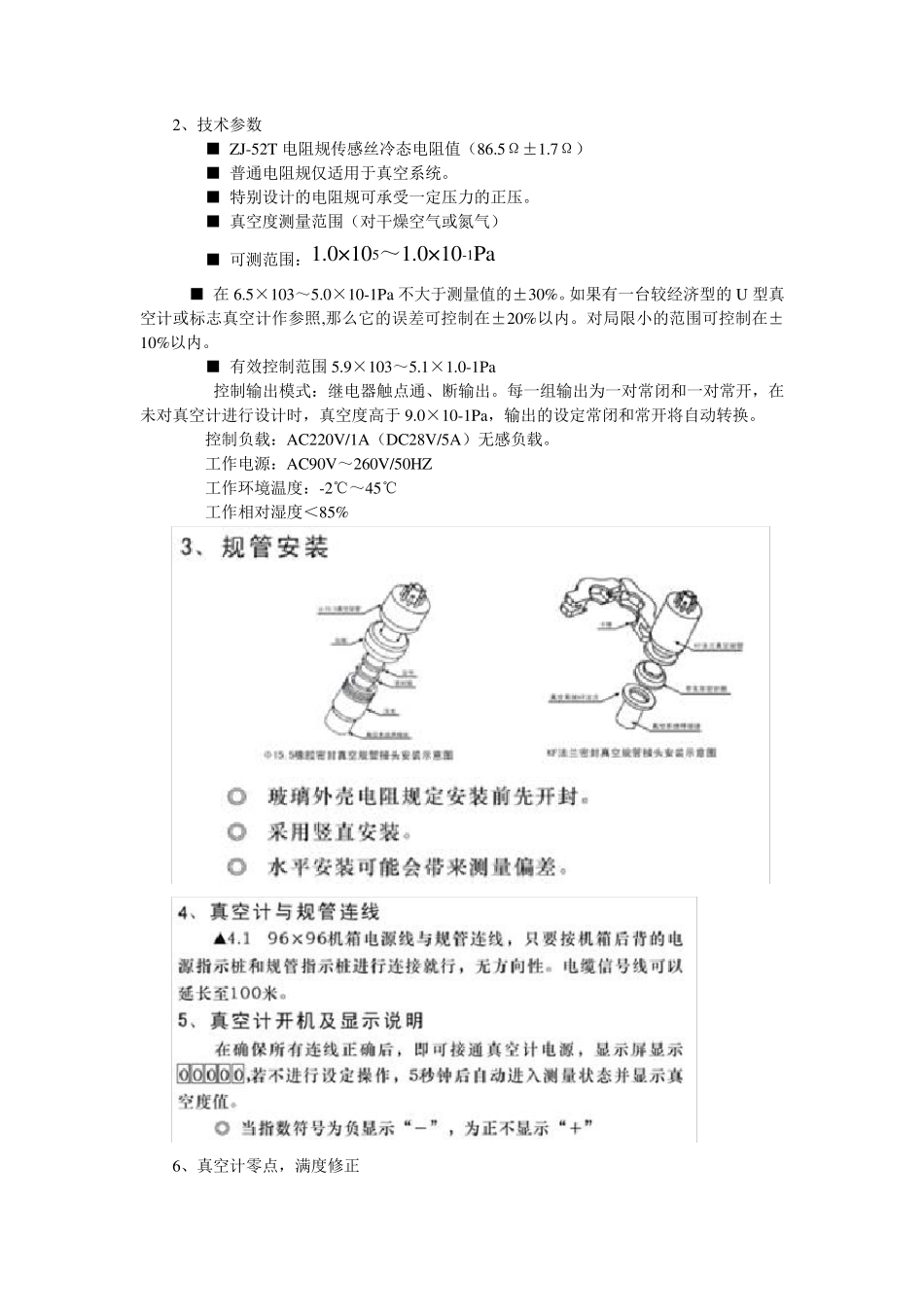

ZDJ1型电阻真空计说明书_第2页
2/6

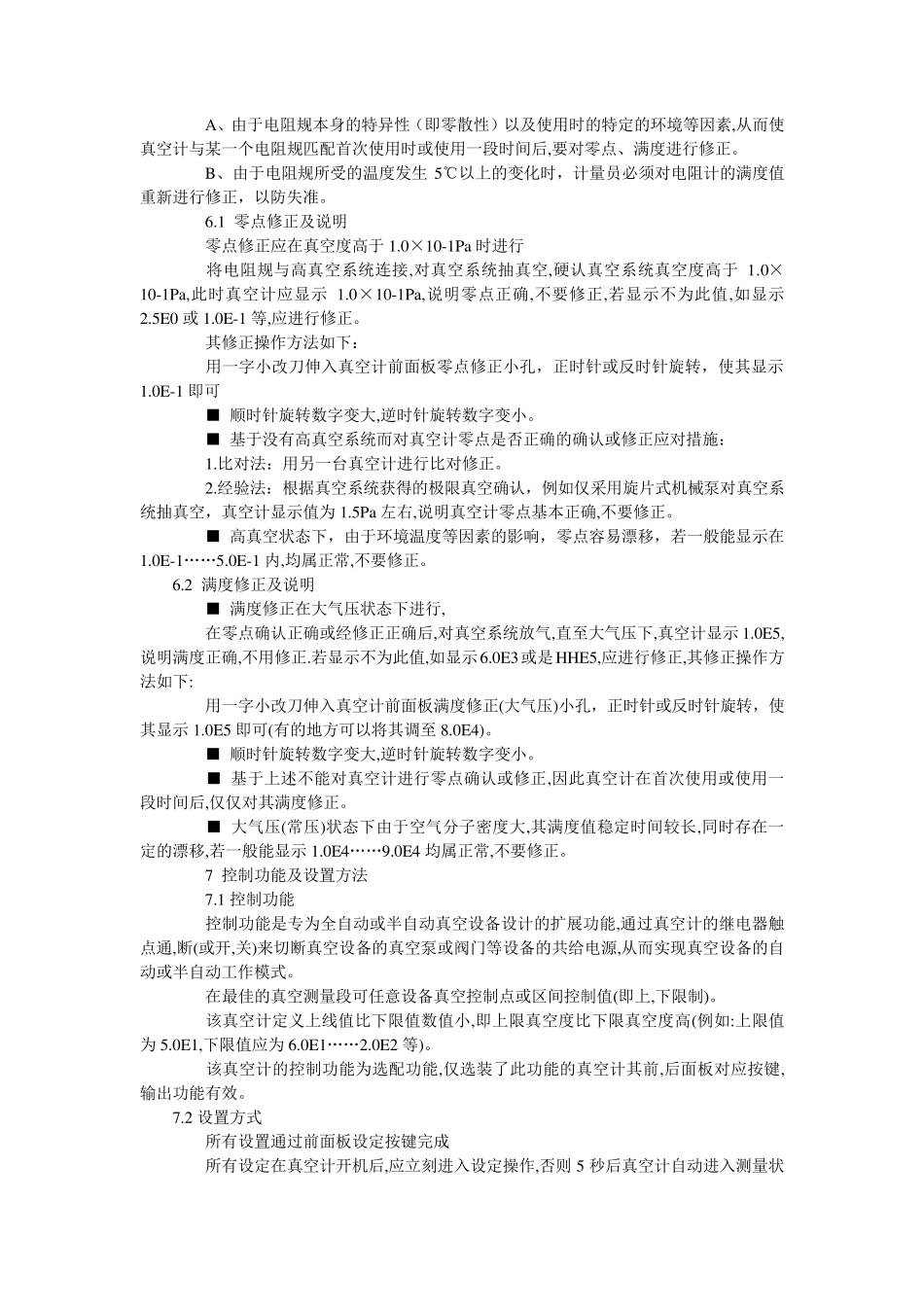

ZDJ1型电阻真空计说明书_第3页
3/6
ZDJ-1 型电阻真空计 前言 首先真诚感谢您选购我公司的产品!我们将尽最大的努力消除您的后顾之忧! 当您在使用之前,首先必须详细阅读本说明书中各项条款;本仪器是替代老式的指针式和数显式电阻真空计的最新产品,在外型上也是最小型化的产品。 本仪器是采用电阻规中的电阻丝在真空系统中的热传导原理与真空系统压力值的变化的有关的转换原理进行测量,其采用高速数据采集系统及高稳定微处理机的新型监控线路,适用于从大气压值1.0E5Pa-1.0E-1Pa范围内的真空度测量和控制。 采用ZJ-52 金属电阻规管,在对真空泵、真空冶炼、真空浸渍、空调冰箱生产线等工业和科研部门均有广泛的应用。 特别注意:非专业人士请勿打开机箱带电触 摸 。 1、工作 原理: 该 真空计采用热导电阻式真空规。故 名 电阻真空计( 又 名 皮 拉 尼 真空计)。 1.1 电阻式真空规( 又 名 皮 拉 尼 真空计) 是基 于这 种 规通 以 电流 的热丝温 度是随 真空( 压力) 而 变化的。由 于温 度的改 变导致 热丝电阻的变化。因 此 用测量电阻的变化来 测量真空度。 1.2 电阻真空计由 电阻规和电子 学 电路组 成 ,电路完 成 电阻规热丝定温 功 率 调节 ,以 及随 真空变化的测量桥 路电压信 号 的采样 ,放 大调理,经A/D 转换,微处理器非线性 处理、运 算 ,最后送 显示 器显示 。 2、技术参数 ■ ZJ-52T 电阻规传感丝冷态电阻值(86.5Ω±1.7Ω) ■ 普通电阻规仅适用于真空系统。 ■ 特别设计的电阻规可承受一定压力的正压。 ■ 真空度测量范围(对干燥空气或氮气) ■ 可测范围:1.0×105~1.0×10-1Pa ■ 在 6.5×103~5.0×10-1Pa 不大于测量值的±30%。如果有一台较经济型的 U 型真空计或标志真空计作参照,那么它的误差可控制在±20%以内。对局限小的范围可控制在±10%以内。 ■ 有效控制范围 5.9×103~5.1×1.0-1Pa 控制输出模式:继电器触点通、断输出。每一组输出为一对常闭和一对常开,在未对真空计进行设计时,真空度高于 9.0×10-1Pa,输出的设定常闭和常开将自动转换。 控制负载:AC220V/1A(DC28V/5A)无感负载。 工作电源:AC90V~260V/50HZ 工作环境温度:-2℃~45℃ 工作相对湿度<85% 6、真空计零点,满度修正 A、由于电阻规本身的特异性(即零散性)以及使用时的特定的环境等因素,从而使真空计与某一个电阻规匹配首次使用时或使用一段时间后,要对零...
