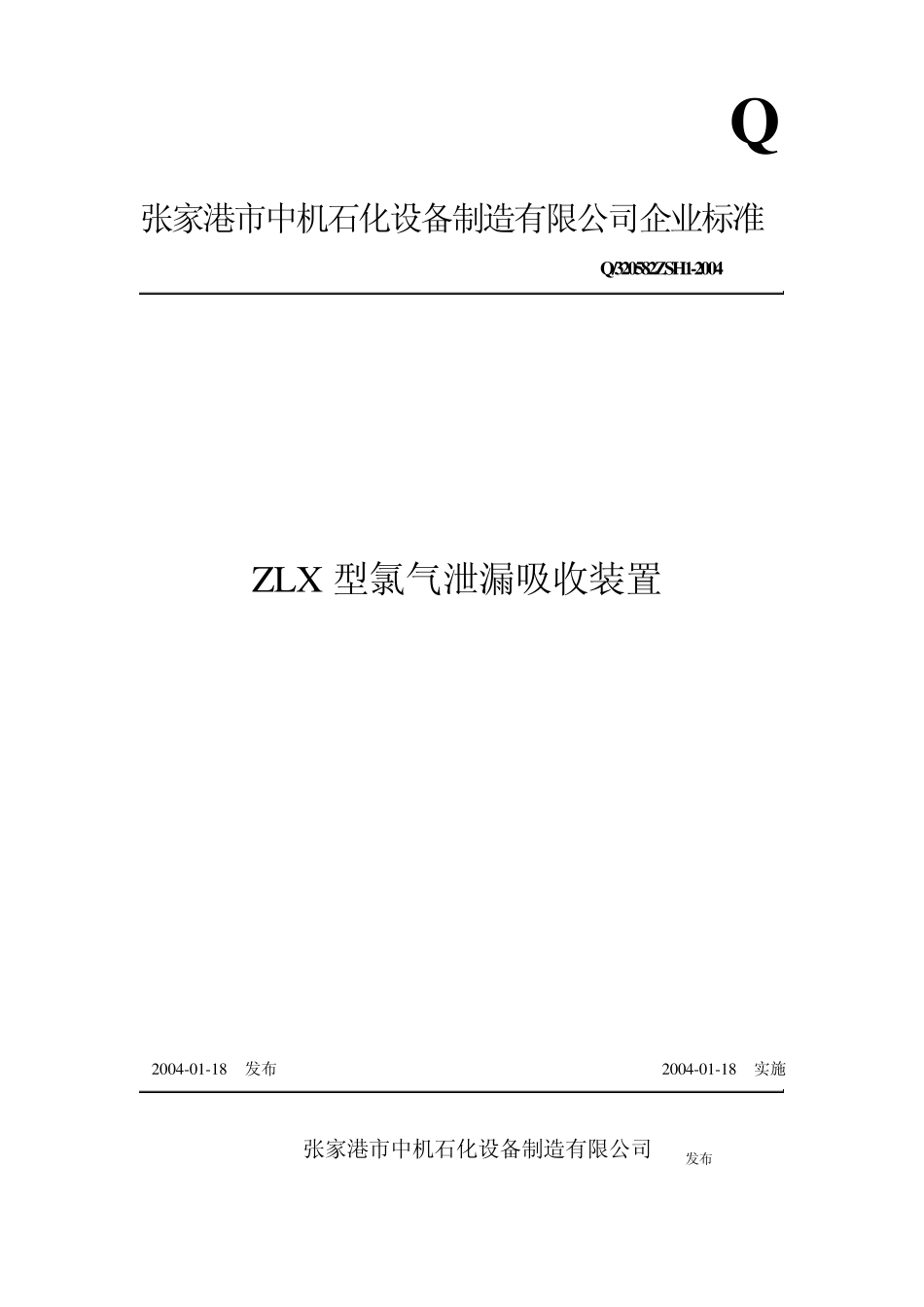

Q 张家港市中机石化设备制造有限公司企业标准 Q/320582ZSH1-2004 ZLX 型氯气泄漏吸收装置 2004-01-18 发布 2004-01-18 实施 张家港市中机石化设备制造有限公司 发布 Q/320582ZSH1-2004 前言 ZLX型氯气泄漏吸收装置由于目前国内尚无国家标准和行业标准,根据中华人民共和国《标准化法》的规定和中华人民共和国《产品质量法》的要求,特制订该产品标准,以此作为企业组织生产和出厂检验的依据。 标准编写的编写格式符合GB/T1.1-2000《标准化工作导则第一部分:标准的结构和编写规则》的要求与规定。 本标准由张家港市中机石化设备制造有限公司提出。 本标准由张家港市中机石化设备制造有限公司负责起草。 本标准主要起草人：宋正兴 、朱竹庆 Q/320582ZSH1-2004 ZLX 型氯气泄漏吸收装置 1 范围 本标准规定了 ZLX型氯气泄漏吸收装置的产品分类、技术要求、试验方法、验收规则、标志、包装、运输和贮存。 本标准适用于 ZLX型氯气泄漏吸收装置(以下简称吸氯装置)。 2 规范性引用文件 下列标准文件中的条款通过本标准的引用而构成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。 GB/T191-2000 包装储运图示标志 GB/T985-1988 气焊、手工电孤焊及气体保护焊焊缝坡口的基本形式与尺寸 GB/T3768-1996 声学声压法测定噪声源声功率级 反射面上方采用包络测量表面的简易法 GB/T3216-1989 离心泵、混流泵、轴流泵和旋涡泵试验方法 GB/T5226.1-1996 工业机械电气设备 第一部分:通用技术条件 GB/T5656-1994 单级单吸化工离心泵技术条件 GB/T13275-1991一般用途离心通风机 GB/T13306-1991标牌 GB/T13384-1992机电产品包装通用技术条件 GB/T16157-1996 固体污染源排气中颗粒物测定与气体污染物采样方法 GB 16297-1996大气污染物综合排放标准 3 产品分类 3.1结构 吸氯装置的结构见图 1 3.2型号命名 ZLX- □ 产品规格 产品代号 3.3 基本参数 吸氯装置基本参数应符合表1的规定。 1 Q/320582ZSH1-2004 表1基本参数 规 格 项 目 指 标 ZLX-1 ZLX-2 引风机 引风量,m3/h; 5700 7800-10000 功 率,kw; 7.5 11 碱液泵 功 率,kw; 5.5 7.5 扬 程,m; 20 30 流 量, m3/h; 35 50 碱液箱容量,m3 7.6 10...
