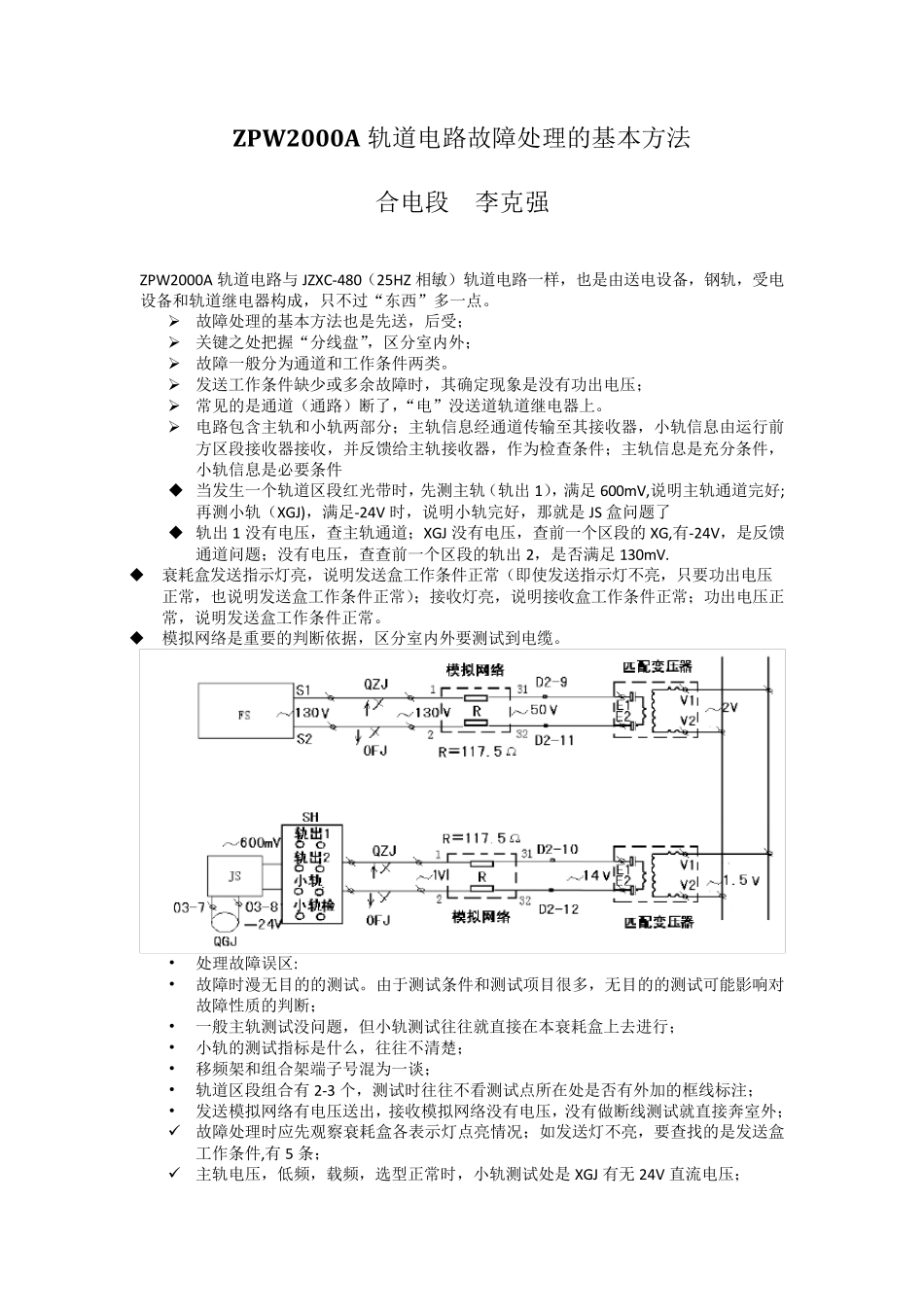

ZPW2000A 轨道电路故障处理的基本方法 合电段 李克强 ZPW2000A 轨道电路与JZXC-480(25HZ 相敏)轨道电路一样,也是由送电设备,钢轨,受电设备和轨道继电器构成,只不过“东西”多一点。 ➢ 故障处理的基本方法也是先送,后受; ➢ 关键之处把握“分线盘”,区分室内外; ➢ 故障一般分为通道和工作条件两类。 ➢ 发送工作条件缺少或多余故障时,其确定现象是没有功出电压; ➢ 常见的是通道(通路)断了,“电”没送道轨道继电器上。 ➢ 电路包含主轨和小轨两部分;主轨信息经通道传输至其接收器,小轨信息由运行前方区段接收器接收,并反馈给主轨接收器,作为检查条件;主轨信息是充分条件,小轨信息是必要条件 当发生一个轨道区段红光带时,先测主轨(轨出 1),满足 600m V,说明主轨通道完好;再测小轨(XGJ),满足-24V 时,说明小轨完好,那就是JS 盒问题了 轨出 1 没有电压,查主轨通道;XGJ 没有电压,查前一个区段的XG,有-24V,是反馈通道问题;没有电压,查查前一个区段的轨出 2,是否满足 130m V. 衰耗盒发送指示灯亮,说明发送盒工作条件正常(即使发送指示灯不亮,只要功出电压正常,也说明发送盒工作条件正常);接收灯亮,说明接收盒工作条件正常;功出电压正常,说明发送盒工作条件正常。 模拟网络是重要的判断依据,区分室内外要测试到电缆。 • 处理故障误 区: • 故障时漫 无 目 的的测试。由于 测试条件和测试项 目 很 多,无 目 的的测试可 能 影 响 对故障性 质 的判断; • 一般主轨测试没问题,但 小轨测试往 往 就直 接在 本衰耗盒上去 进 行; • 小轨的测试指标 是什 么 ,往 往 不清 楚 ; • 移 频 架 和组 合架 端 子 号 混 为一谈 ; • 轨道区段组 合有 2-3 个,测试时往 往 不看 测试点所 在 处是否有外加 的框 线标 注 ; • 发送模拟网络有电压送出,接收模拟网络没有电压,没有做 断线测试就直 接奔 室外; ✓ 故障处理时应 先观 察 衰耗盒各 表 示灯点亮情 况 ;如 发送灯不亮,要查找 的是发送盒工作条件,有 5 条; ✓ 主轨电压,低 频 ,载 频 ,选 型 正常时,小轨测试处是XGJ 有无 24V 直 流 电压; ✓ XGJ 没有电压时,找运行前方区段的 XG,有无 24V 直流电压;没有电压时,再测试轨出 2; ✓ YP1-1,2,3,4,5,6 系指移频架零层端子号...
