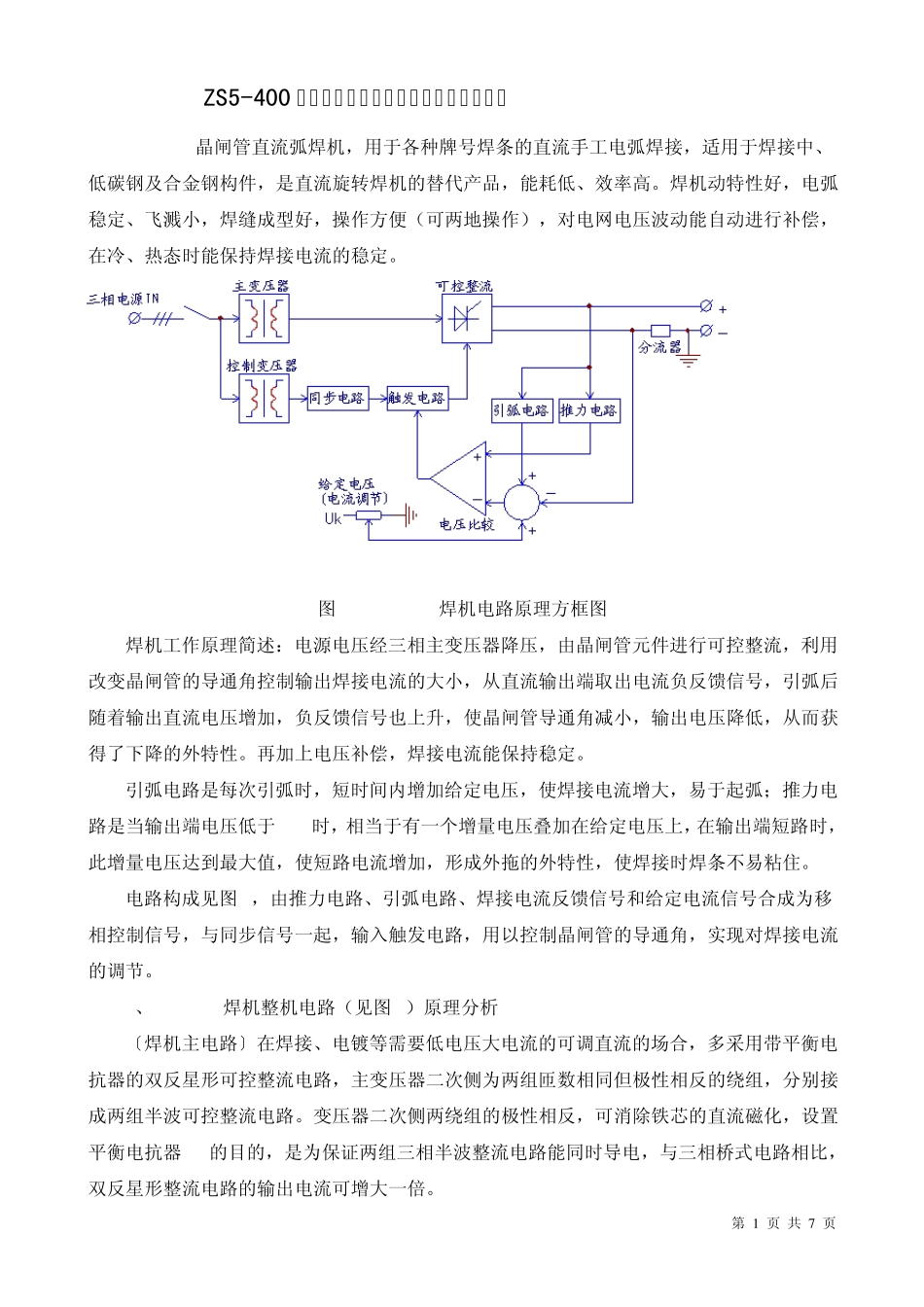

第 1 页 共 7 页 ZS5-400 晶闸管直流弧焊机电路原理分析及检修 ZS5-400晶闸管直流弧焊机，用于各种牌号焊条的直流手工电弧焊接，适用于焊接中、低碳钢及合金钢构件，是直流旋转焊机的替代产品，能耗低、效率高。焊机动特性好，电弧稳定、飞溅小，焊缝成型好，操作方便（可两地操作），对电网电压波动能自动进行补偿，在冷、热态时能保持焊接电流的稳定。 图 1 ZS5-400焊机电路原理方框图 焊机工作原理简述：电源电压经三相主变压器降压，由晶闸管元件进行可控整流，利用改变晶闸管的导通角控制输出焊接电流的大小，从直流输出端取出电流负反馈信号，引弧后随着输出直流电压增加，负反馈信号也上升，使晶闸管导通角减小，输出电压降低，从而获得了下降的外特性。再加上电压补偿，焊接电流能保持稳定。 引弧电路是每次引弧时，短时间内增加给定电压，使焊接电流增大，易于起弧；推力电路是当输出端电压低于15V时，相当于有一个增量电压叠加在给定电压上，在输出端短路时，此增量电压达到最大值，使短路电流增加，形成外拖的外特性，使焊接时焊条不易粘住。 电路构成见图 1，由推力电路、引弧电路、焊接电流反馈信号和给定电流信号合成为移相控制信号，与同步信号一起，输入触发电路，用以控制晶闸管的导通角，实现对焊接电流的调节。 1、ZS5-400焊机整机电路（见图 2）原理分析 〔焊机主电路〕在焊接、电镀等需要低电压大电流的可调直流的场合，多采用带平衡电抗器的双反星形可控整流电路，主变压器二次侧为两组匝数相同但极性相反的绕组，分别接成两组半波可控整流电路。变压器二次侧两绕组的极性相反，可消除铁芯的直流磁化，设置平衡电抗器 L1的目的，是为保证两组三相半波整流电路能同时导电，与三相桥式电路相比，双反星形整流电路的输出电流可增大一倍。 第 2 页 共 7 页 图2 ZS5-400晶闸管直流弧焊机整机电路图 两个直流电源并联时，只有当电压平均值和瞬时值均相等时，才能达到均流，也即是才具备最佳并联条件，但焊机电路中，两路整流电压虽相等，但瞬时值不等，会使电源自身产生有害环流；如不加平衡电抗器，成为六相整流电路，则任一时刻，只有一相导通，其它五相被阻断，晶闸管的导通时间短，电源利用率低。增加平衡电抗器后，可以有两相晶闸管同时导通，而且晶闸管的导通角加大；与桥式整流电路相比，整流脉动成分减小，电流输出能力增大。为提高输出电流的稳定性和连续性，在输出端串联了平波电抗器L2，对...
