[LSDYNA]Energybalance能量平衡中英文版VIP免费

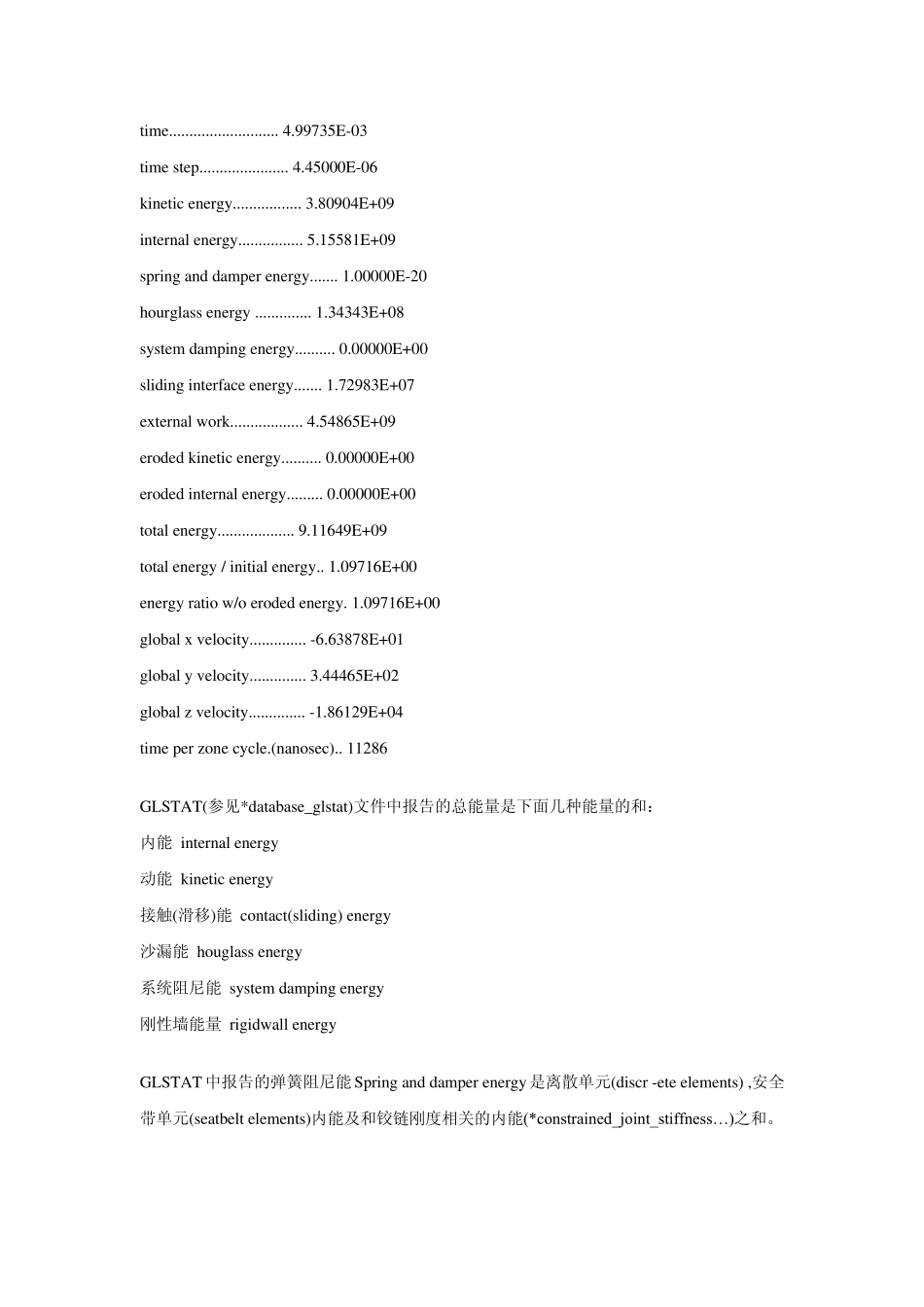

[LSDYNA]Energybalance能量平衡中英文版_第1页
1/9

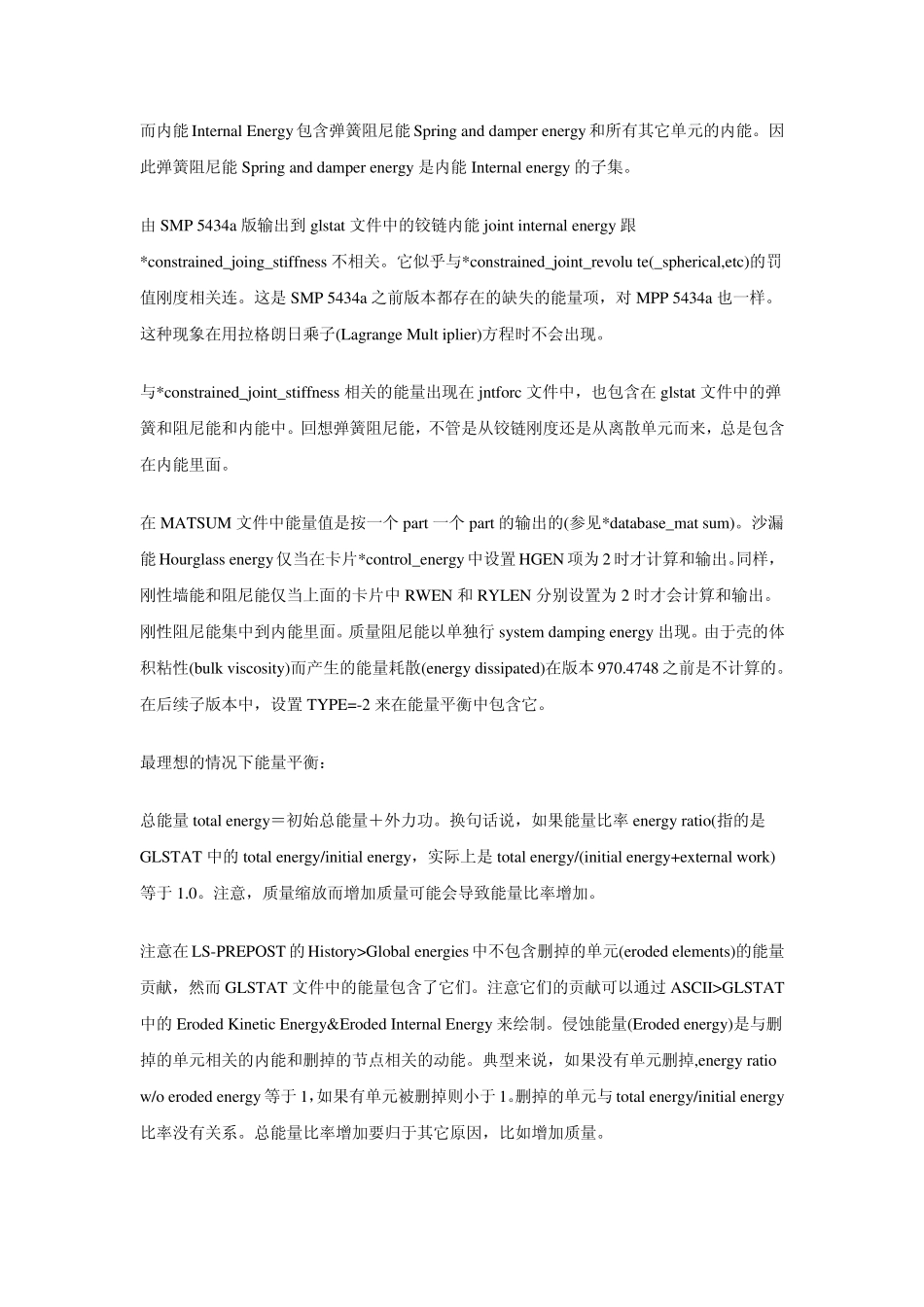

[LSDYNA]Energybalance能量平衡中英文版_第2页
2/9

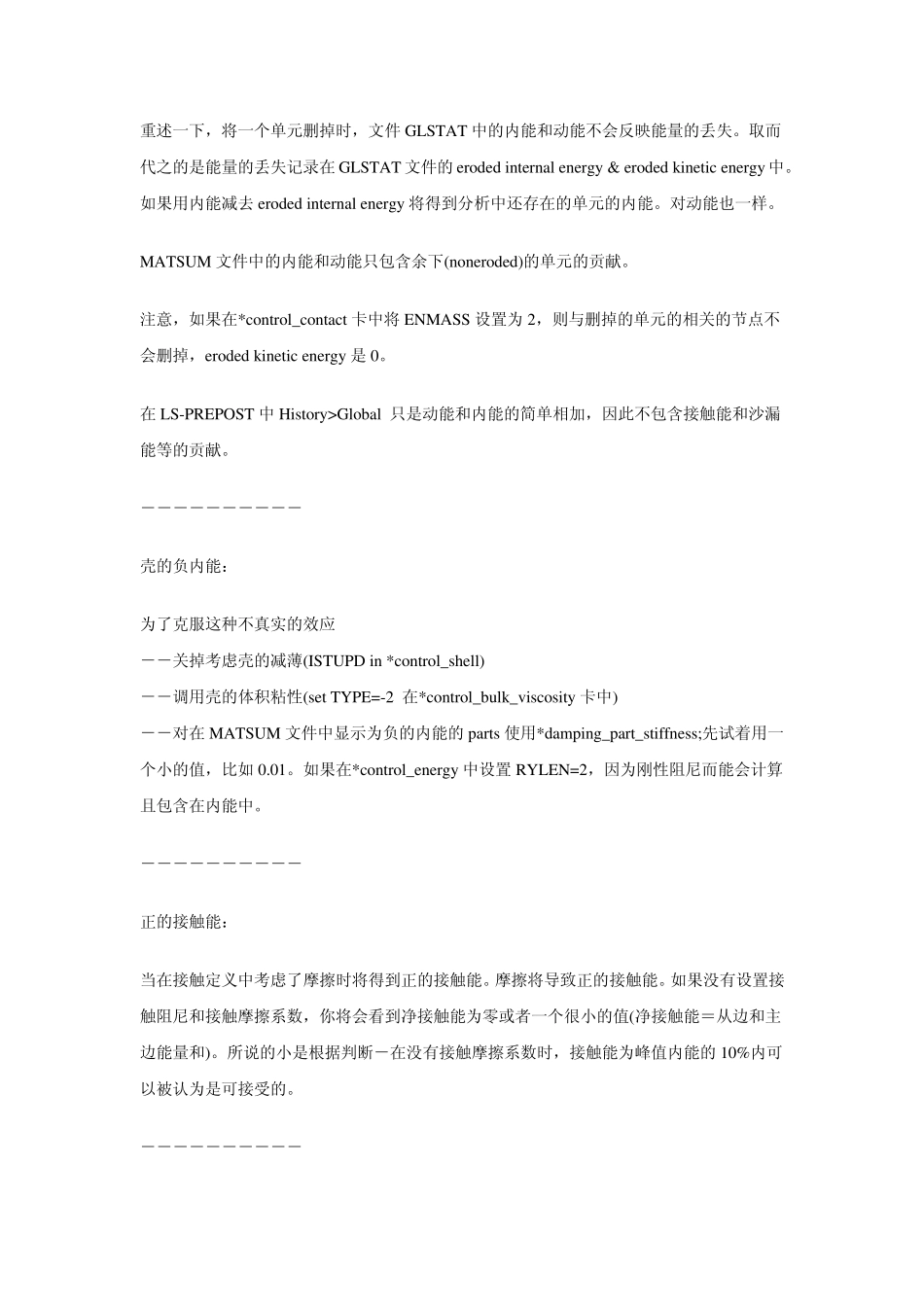

[LSDYNA]Energybalance能量平衡中英文版_第3页
3/9
time........................... 4.99735E-03 time step...................... 4.45000E-06 kinetic energy................. 3.80904E+09 internal energy................ 5.15581E+09 spring and damper energy....... 1.00000E-20 hourglass energy .............. 1.34343E+08 system damping energy.......... 0.00000E+00 sliding interface energy....... 1.72983E+07 external work.................. 4.54865E+09 eroded kinetic energy.......... 0.00000E+00 eroded internal energy......... 0.00000E+00 total energy................... 9.11649E+09 total energy / initial energy.. 1.09716E+00 energy ratio w/o eroded energy. 1.09716E+00 global x velocity.............. -6.63878E+01 global y velocity.............. 3.44465E+02 global z velocity.............. -1.86129E+04 time per zone cycle.(nanosec).. 11286 GLSTAT(参见*database_glstat)文件中报告的总能量是下面几种能量的和: 内能 internal energy 动能 kinetic energy 接触(滑移)能 contact(sliding) energy 沙漏能 houglass energy 系统阻尼能 system damping energy 刚性墙能量 rigidwall energy GLSTAT 中报告的弹簧阻尼能Spring and damper energy是离散单元(discr -ete elements) ,安全带单元(seatbelt elements)内能及和铰链刚度相关的内能(*constrained_joint_stiffness… )之和。而内能Internal Energy包含弹簧阻尼能Spring and damper energy和所有其它单元的内能。 因此弹簧阻尼能Spring and damper energy是内能Internal energy的子集。 由 SMP 5434a 版输出到 glstat 文件中的铰链内能joint internal energy跟*constrained_joing_stiffness 不相关。它似乎与*constrained_joint_revolu te(_spherical,etc)的罚值刚度相关连。这是 SMP 5434a 之前版本都存在的缺失的能量项,对 MPP 5434a 也一样。这种现象在用拉格朗日乘子(Lagrange Mult iplier)方程时不会出现。 与*constrained_joint_stiffness 相关的能量出现在 jntforc 文件中,也包含在 glstat 文件中的弹簧和阻尼能和内能中。回想弹簧阻尼能,不管是从铰链刚度还是从离散单元而来,总是包含在内能里面。 在 MATSUM 文件中能量值是按一个...
