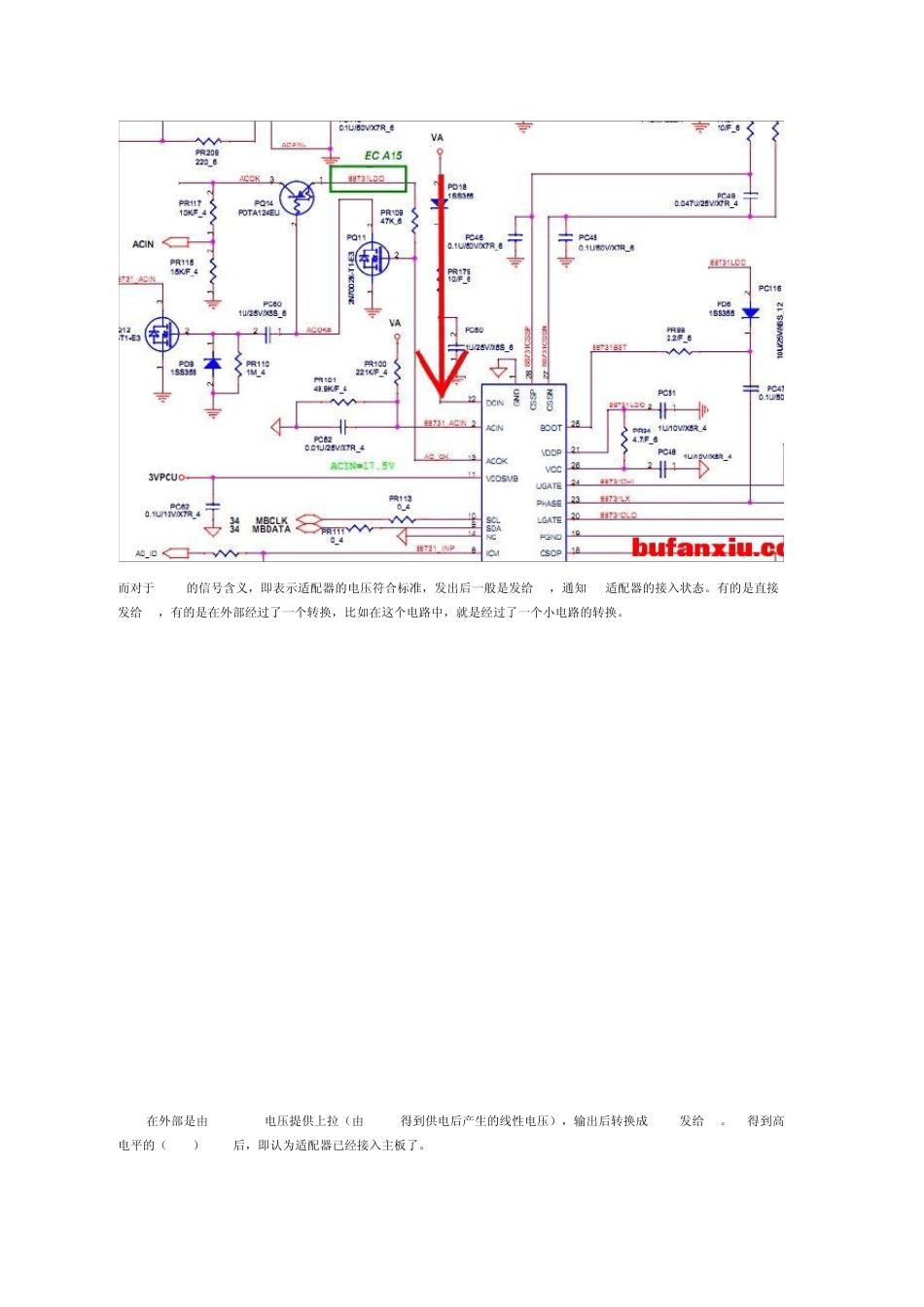

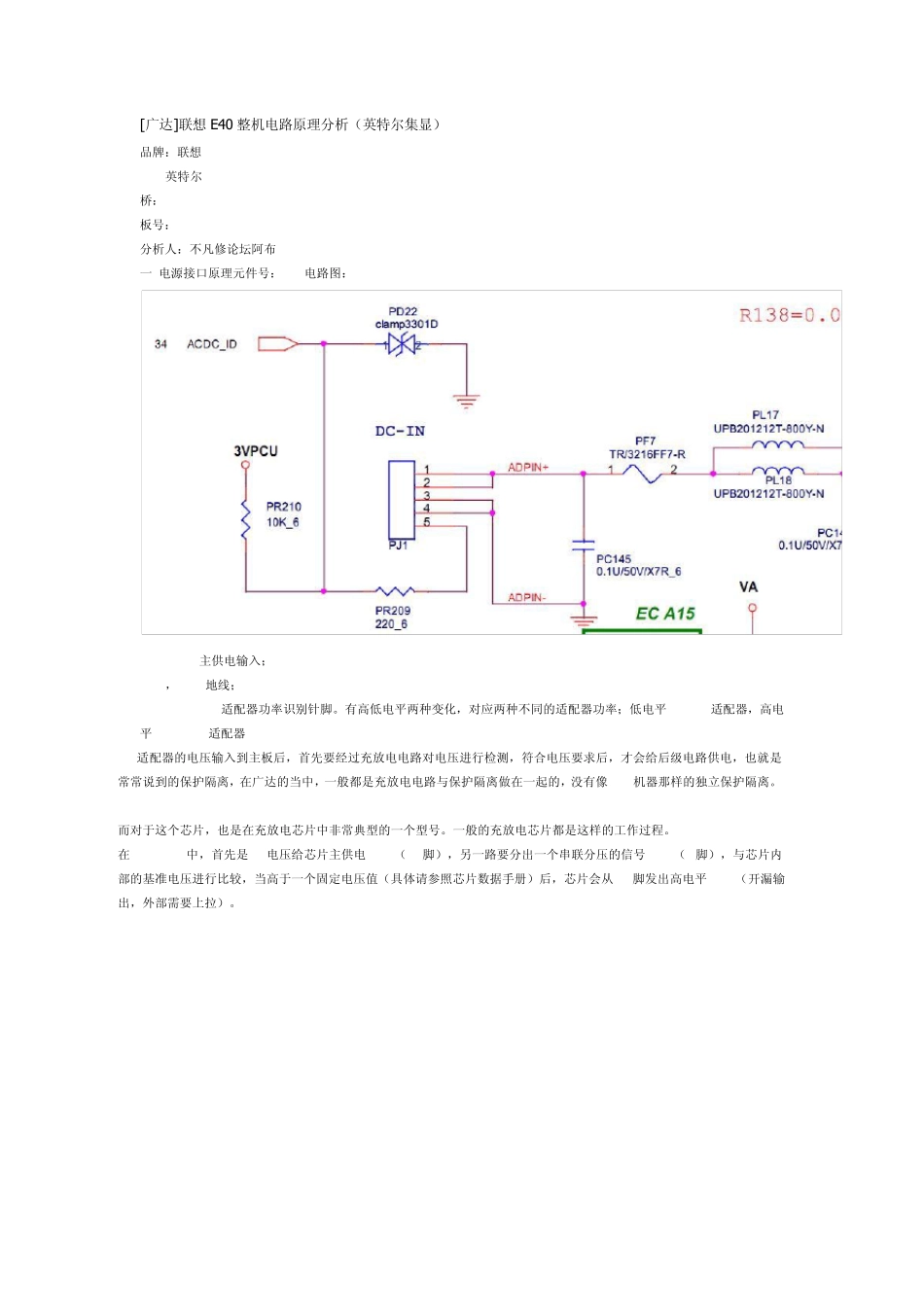

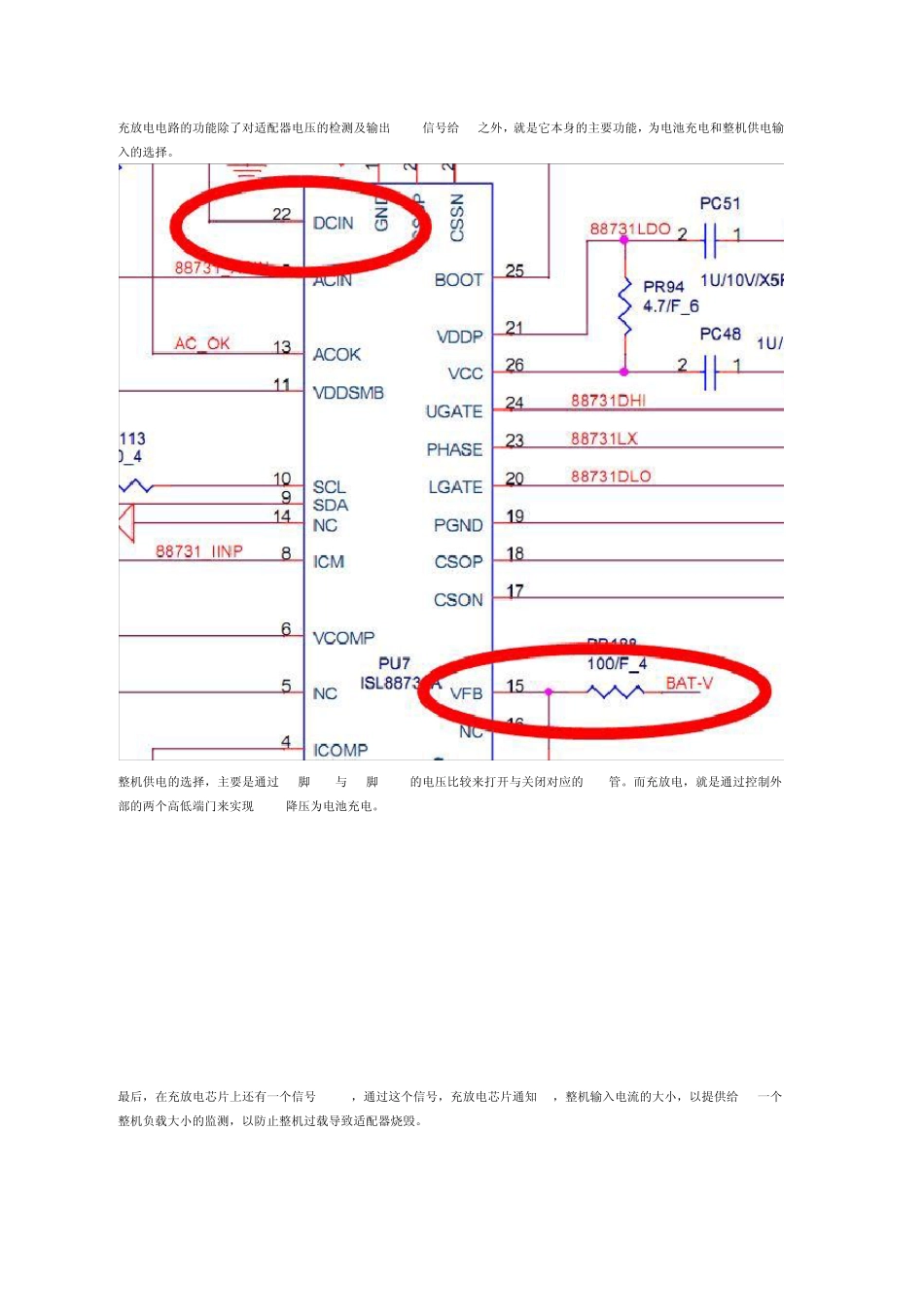

[广达]联想E40 整机电路原理分析（英特尔集显） 品牌：联想E40 CPU:英特尔7 |0 z$ M S; K 桥：PCH+ J0 B" D# F3 w" y# L 板号：DAGC5AMB8F0 REV:F' i4 ?# J$ \, s* @ 分析人：不凡修论坛阿布( V/ q8 U! M; Q4 u: `% B# S' i 一 电源接口原理元件号：PJ1电路图：; @+ b J) k7 G PIN1,PIN2主供电输入；+ _! j& }! y* n( B: G PIN3，PIN4地线； PIN5:ACDC_ID 适配器功率识别针脚。有高低电平两种变化，对应两种不同的适配器功率；低电平 0V,65W适配器，高电平 3.3V,90W适配器 适配器的电压输入到主板后，首先要经过充放电电路对电压进行检测，符合电压要求后，才会给后级电路供电，也就是常常说到的保护隔离，在广达的当中，一般都是充放电电路与保护隔离做在一起的，没有像 IBM机器那样的独立保护隔离。) {. M, 而对于这个芯片，也是在充放电芯片中非常典型的一个型号。一般的充放电芯片都是这样的工作过程。( k+ m& o- L r$ _6 K 在 ISL88731中，首先是 VA电压给芯片主供电DCIN（22脚），另一路要分出一个串联分压的信号ACIN（2脚），与芯片内部的基准电压进行比较，当高于一个固定电压值（具体请参照芯片数据手册）后，芯片会从 13脚发出高电平 ACOK（开漏输出，外部需要上拉）。7 h& U4 E+ { L, r! y1 S" y 而对于ACOK的信号含义，即表示适配器的电压符合标准，发出后一般是发给EC，通知EC适配器的接入状态。有的是直接发给EC，有的是在外部经过了一个转换，比如在这个电路中，就是经过了一个小电路的转换。 ACOK在外部是由 88731LDO电压提供上拉（由88731得到供电后产生的线性电压），输出后转换成 ACIN发给EC。EC得到高电平的（3.3V）ACIN后，即认为适配器已经接入主板了。 充放电电路的功能除了对适配器电压的检测及输出ACOK信号给EC之外，就是它本身的主要功能，为电池充电和整机供电输入的选择。 整机供电的选择，主要是通过 15脚 VFB与 22脚 DCIN的电压比较来打开与关闭对应的MOS管。而充放电，就是通过控制外部的两个高低端门来实现 BUCK降压为电池充电。 最后，在充放电芯片上还有一个信号AD_ID，通过这个信号，充放电芯片通知 EC，整机输入电流的大小，以提供给EC一个整机负载大小的监测，以防止整机过载导致适配器烧毁。 x: Z) U, p4 \$ H 在保护隔离与充放电电路之后，主板的供电部分就是系统供电了。在E40的系统供电部分，使...
