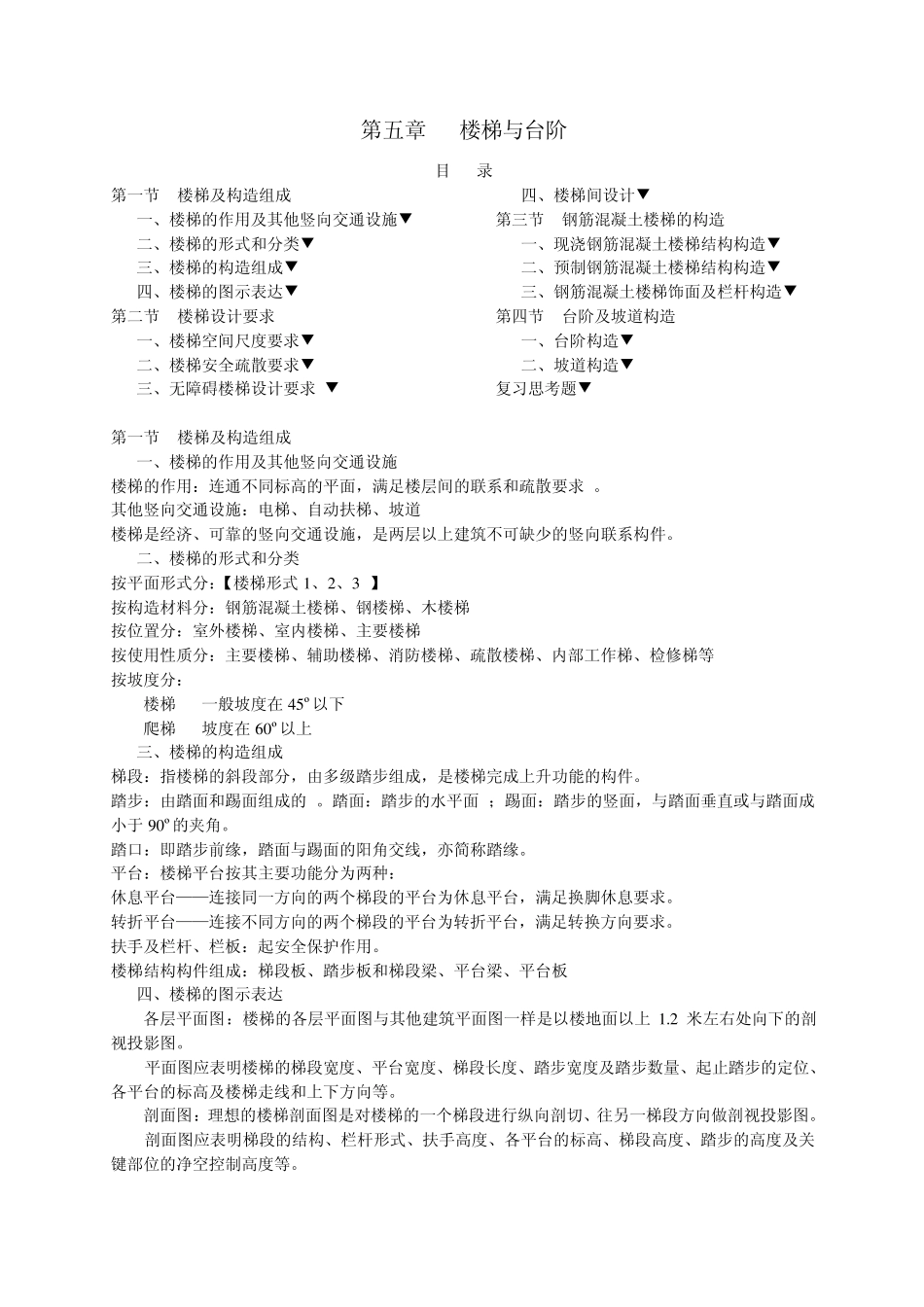

第五章 楼梯与台阶 目 录 第一节 楼梯及构造组成 一、楼梯的作用及其他竖向交通设施▼ 二、楼梯的形式和分类▼ 三、楼梯的构造组成▼ 四、楼梯的图示表达▼ 第二节 楼梯设计要求 一、楼梯空间尺度要求▼ 二、楼梯安全疏散要求▼ 三、无障碍楼梯设计要求 ▼ 四、楼梯间设计▼ 第三节 钢筋混凝土楼梯的构造 一、现浇钢筋混凝土楼梯结构构造▼ 二、预制钢筋混凝土楼梯结构构造▼ 三、钢筋混凝土楼梯饰面及栏杆构造▼ 第四节 台阶及坡道构造 一、台阶构造▼ 二、坡道构造▼ 复习思考题▼ 第一节 楼梯及构造组成 一、楼梯的作用及其他竖向交通设施 楼梯的作用：连通不同标高的平面，满足楼层间的联系和疏散要求 。 其他竖向交通设施：电梯、自动扶梯、坡道 楼梯是经济、可靠的竖向交通设施，是两层以上建筑不可缺少的竖向联系构件。 二、楼梯的形式和分类 按平面形式分：【楼梯形式 1 、2 、3 】 按构造材料分：钢筋混凝土楼梯、钢楼梯、木楼梯 按位置分：室外楼梯、室内楼梯、主要楼梯 按使用性质分：主要楼梯、辅助楼梯、消防楼梯、疏散楼梯、内部工作梯、检修梯等 按坡度分： 楼梯 一般坡度在4 5 º以下 爬梯 坡度在6 0 º以上 三、楼梯的构造组成 梯段：指楼梯的斜段部分，由多级踏步组成，是楼梯完成上升功能的构件。 踏步：由踏面和踢面组成的 。踏面：踏步的水平面 ；踢面：踏步的竖面，与踏面垂直或与踏面成小于9 0 º的夹角。 踏口：即踏步前缘，踏面与踢面的阳角交线，亦简称踏缘。 平台：楼梯平台按其主要功能分为两种： 休息平台——连接同一方向的两个梯段的平台为休息平台，满足换脚休息要求。 转折平台——连接不同方向的两个梯段的平台为转折平台，满足转换方向要求。 扶手及栏杆、栏板：起安全保护作用。 楼梯结构构件组成：梯段板、踏步板和梯段梁、平台梁、平台板 四、楼梯的图示表达 各层平面图：楼梯的各层平面图与其他建筑平面图一样是以楼地面以上 1 .2 米左右处向下的剖视投影图。 平面图应表明楼梯的梯段宽度、平台宽度、梯段长度、踏步宽度及踏步数量、起止踏步的定位、各平台的标高及楼梯走线和上下方向等。 剖面图：理想的楼梯剖面图是对楼梯的一个梯段进行纵向剖切、往另一梯段方向做剖视投影图。 剖面图应表明梯段的结构、栏杆形式、扶手高度、各平台的标高、梯段高度、踏步的高度及关键部位的净空控制高度等。 详图：表示楼梯的踏步、踏口、...
