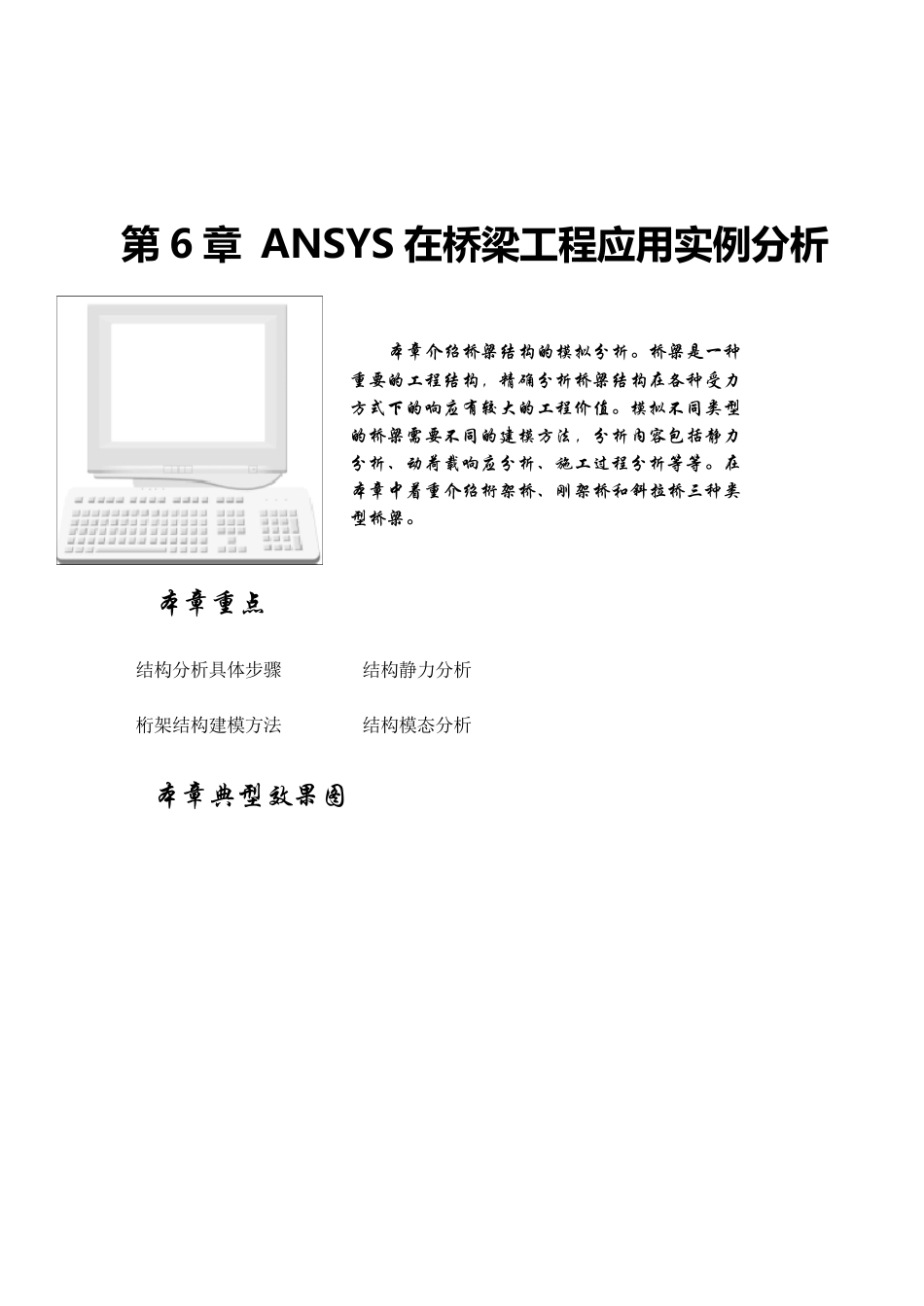

本 章 介 绍 桥 梁 结 构 的 模 拟 分 析 。 桥 梁 是 一 种重 要 的 工 程 结 构 ， 精 确 分 析 桥 梁 结 构 在 各 种 受 力方 式 下 的 响 应 有 较 大 的 工 程 价 值 。 模 拟 不 同 类 型的 桥 梁 需 要 不 同 的 建 模 方 法 ， 分 析 内 容 包 括 静 力分 析 、 动 荷 载 响 应 分 析 、 施 工 过 程 分 析 等 等 。 在本 章 中 着 重 介 绍 桁 架 桥 、 刚 架 桥 和 斜 拉 桥 三 种 类型 桥 梁 。 内 容 提 要 第 6 章 ANSYS 在 桥 梁 工 程 应 用 实 例分析 本 章 重 点 结构分析具体步骤 结构静力分析 桁架结构建模方法 结构模态分析 本 章 典 型 效 果 图 第 6 章 ANSYS 桥 梁 工 程 应 用 实 例分析 6.1 引 言 ANSYS 通用有限元软件在土木工程应用分析中可发挥巨大的作用。我们用它来分析桥梁工程结构，可以很好的模拟各种类型桥梁的受力、施工工况、动荷载的耦合等。 ANSYS 程序有丰富的单元库和材料库，几乎可以仿真模拟出任何形式的桥梁。静力分析中，可以较精确的反应出结构的变形、应力分布、内力情况等；动力分析中，也可精确的表达结构的自振频率、振型、荷载耦合、时程响应等特性。利用有限元软件对桥梁结构进行全桥模拟分析，可以得出较准确的分析结果。 本章介绍桥梁结构的模拟分析。作为一种重要的工程结构，桥梁的精确分析具有较大的工程价值。桥梁的种类繁多，如梁桥、拱桥、钢构桥、悬索桥、斜拉桥等等，不同类型的桥梁可以采用不同的建模方法。桥梁的分析内容又包括静力分析、施工过程模拟、动荷载响应分析等。可以看出桥梁的整体分析过程比较复杂。总体上来说，主要的模拟分析过程如下： （1） 根据计算数据，选择合适的单元和材料，建立准确的桥梁有限元模型。 （2） 施加静力或者动力荷载，选择适当的边界条件。 （3） 根据分析问 题 的不同，选择合适的求 解 器 进行求 解 。 （4） 在后 处 理 器 中观 察 计算结果。 （5） 如有需 要，调 整模型或者荷载条件，重新 分析计算。 桥梁的种类和分析内容众 多，不同类型桥梁的的分析过程有所 不同，分析侧 重点 也不一样 。在这 里 仅 仅 给 出大致 的分析过程，具体内容还 要看具体实 例 的情况。 6.2 典 型 桥 梁 分 析 模 拟...
