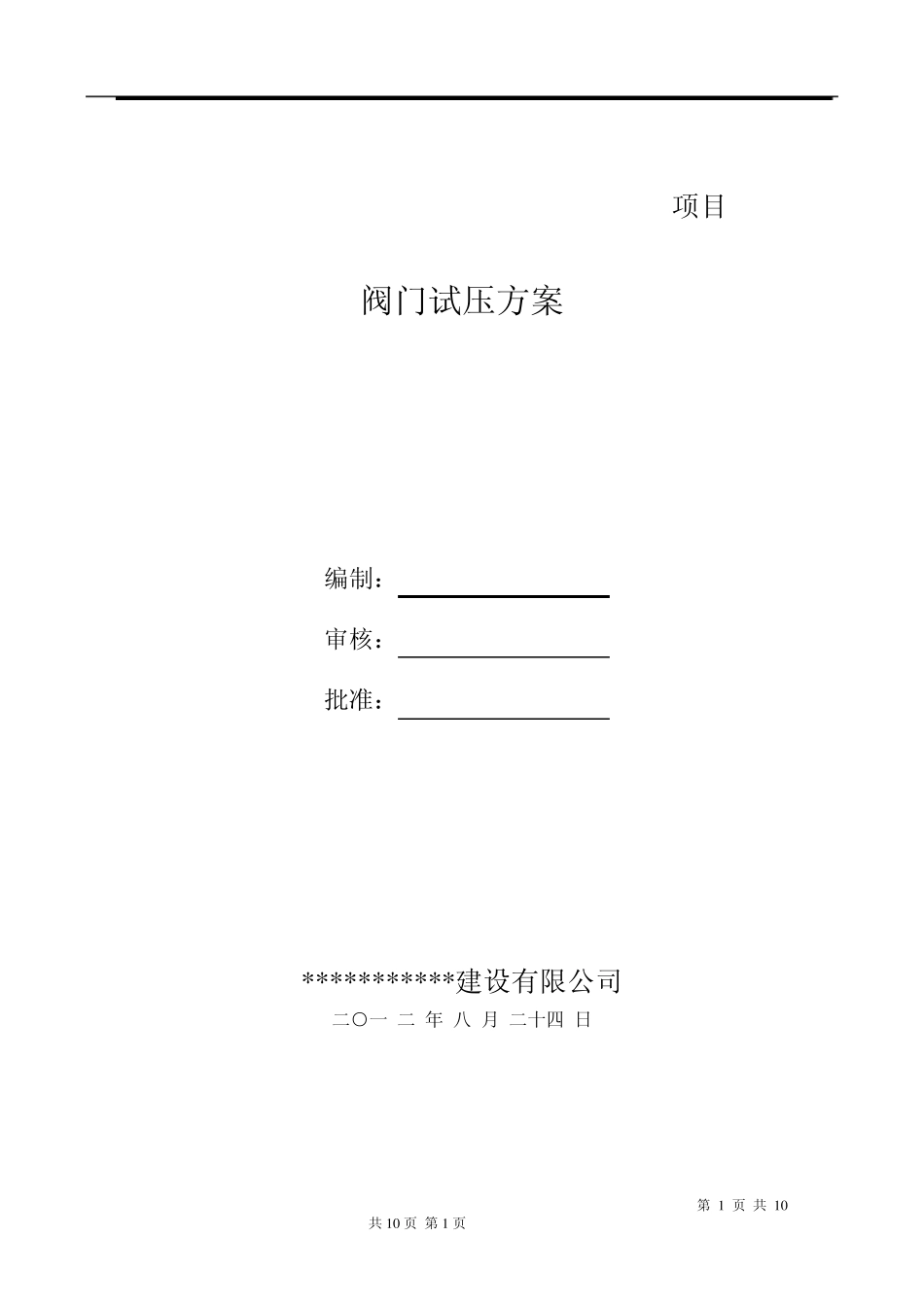

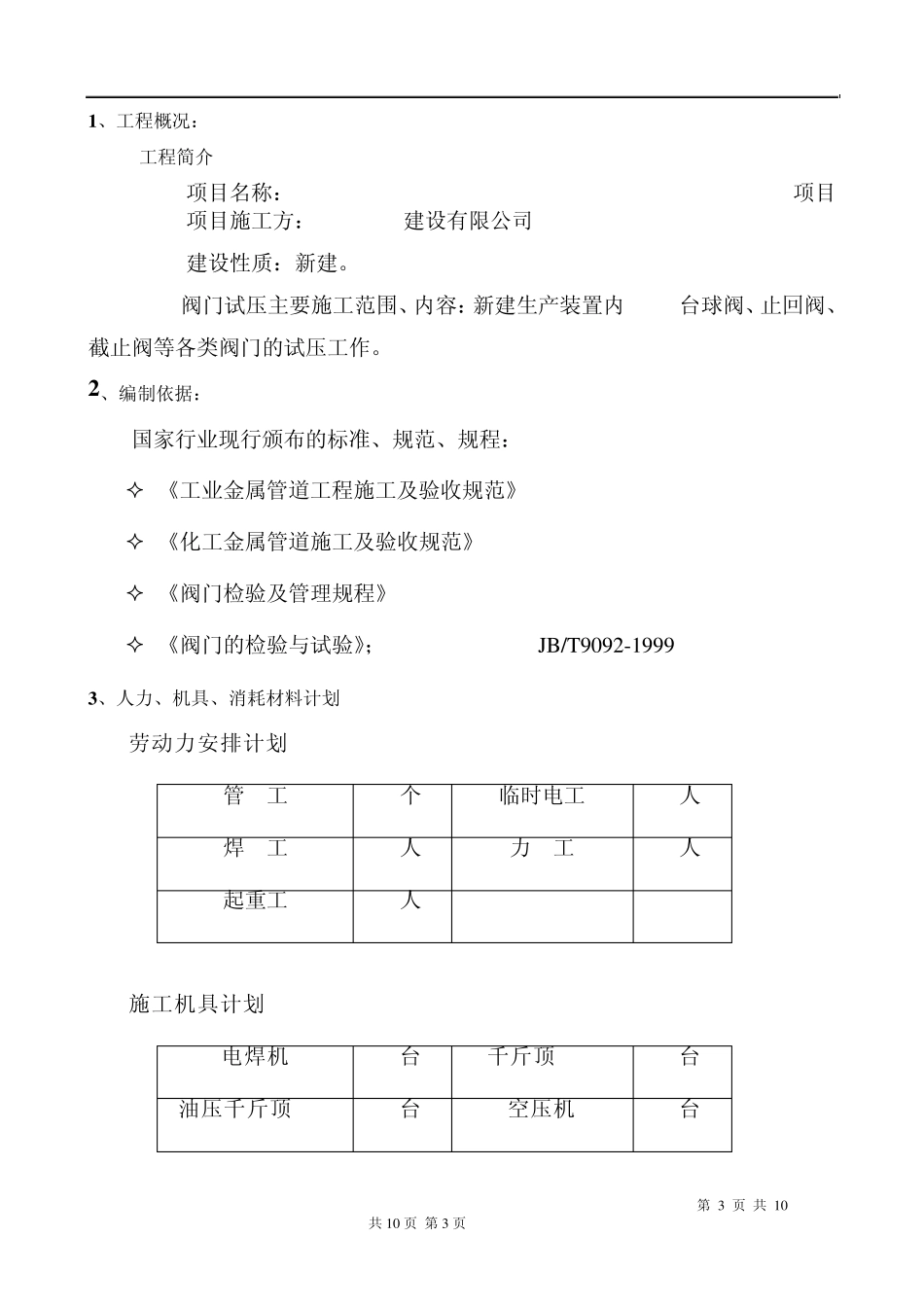

第 1 页 共 1 0 共1 0 页 第1 页 **************************项目 阀门试压方案 编制： 审核： 批准： * * * * * * * * * * * 建设有限公司 二○一 二 年 八 月 二十四 日 第 2 页 共 1 0 共1 0 页 第2 页 目 录 1、工程概况 2、编制依据 3、人力、机具、消耗材料计划 4 阀门检验工作流程 5、阀门试压方案 6、安全文明施工 第 3 页 共 10 共10 页 第3 页 1 、工程概况： 1.1工程简介 1.1.1 项目名称：**********************************************项目 1.1.2 项目施工方：********建设有限公司 1.1.3 建设性质：新建。 1.1.4阀门试压主要施工范围、内容：新建生产装置内 2200台球阀、止回阀、截止阀等各类阀门的试压工作。 2 、编制依据： 国家行业现行颁布的标准、规范、规程： 《工业金属管道工程施工及验收规范》 GB50235-2011 《化工金属管道施工及验收规范》 HG20225-95 《阀门检验及管理规程》 SH3518-2000 《阀门的检验与试验》； JB/T 9092-1999 3 、人力、机具、消耗材料计划 3.1劳动力安排计划 管 工 2个 临时电工 1人 焊 工 1人 力 工 2人 起重工 1人 3.2施工机具计划 电焊机 1台 千斤顶 16T 1台 油压千斤顶 50T 1台 空压机 1台 第 4 页 共 1 0 共1 0 页 第4 页 手砂轮机 1台 电动试压泵10MP 1台 3.3施工措施用料计划 名 称 规 格 型 号 单位 数量 备 注 钢 板 δ 20 Q235A m2 3 试验台制作 工字钢 22# m 6 工字钢 20# m 6 石棉橡胶板 δ 3 m2 5 橡胶板 δ 5 m2 5 管 子 DN15-SCH160-20# m 12 橡胶水管 DN15 m 50 试压泵进水 承插焊针形阀 DN15 PN16 个 3 压力表 PN4.0、PN1.0、PN1.6 块 各 2块 压力表弯 PN4.0 个 4 第 5 页 共 10 共10 页 第5 页 4 、 阀门检验工作流程图 仓库 受理委托（1） 阀门登记（1） 外观检查（1） 零部件检查（2） 组装（2） 修理（2） 密封检验 壳体压力检验 标识（1） 阀门检验记录（1） 审核（3） 阀门检验报告（3） 统计上报和存档（3） （不合格） N Y N W （不合格） N 注：Y-合格 N-不合格或不受理或不正确 W-判废 1－检验员 2－维修员 3－技术负责人 第 6 页 共 1 0 共 1 0 页 第 6 页 5、阀门试压方案 阀门试验包括壳...
