§6—3棘轮机构和槽轮机构VIP免费

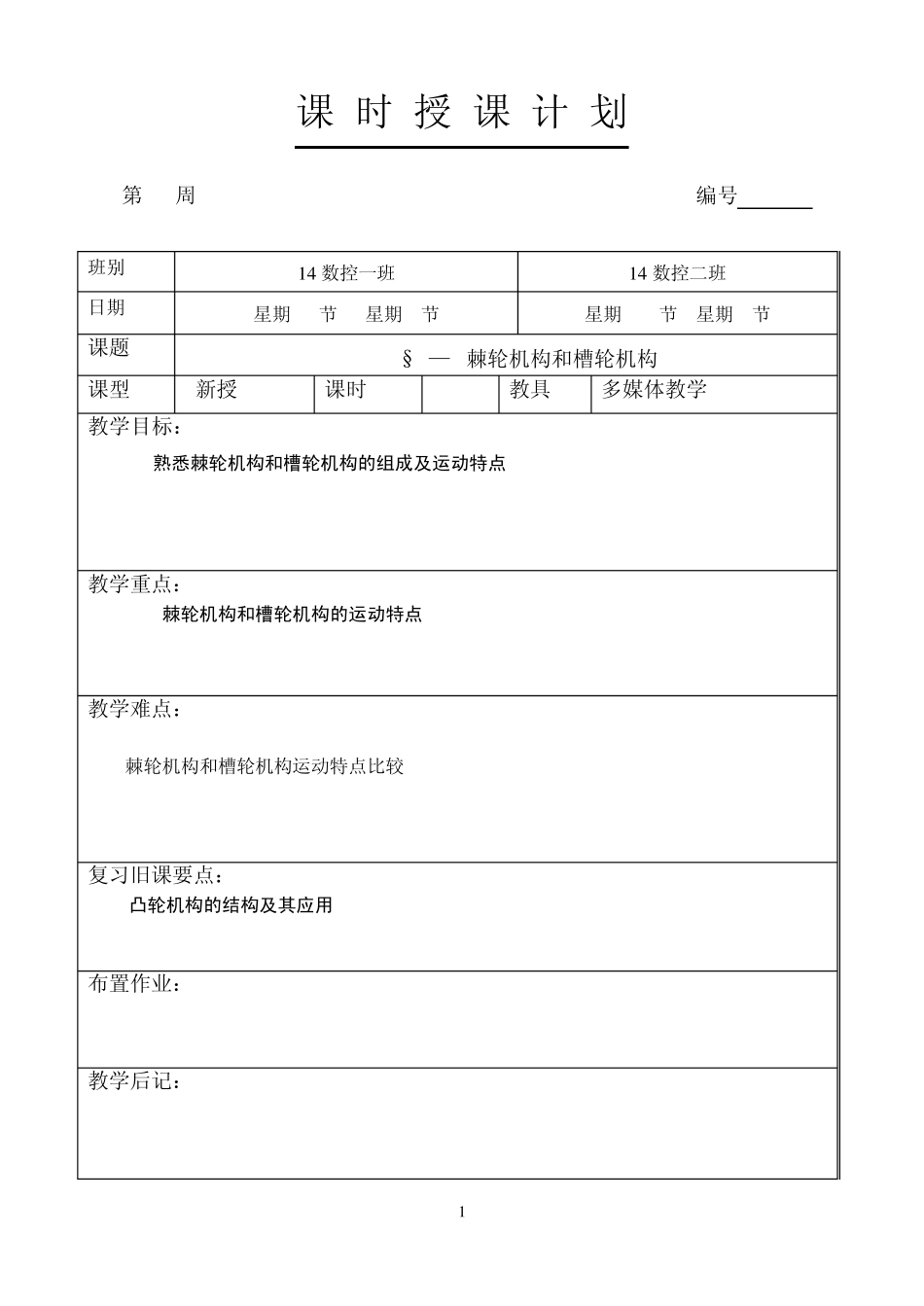

§6—3棘轮机构和槽轮机构_第1页
1/6

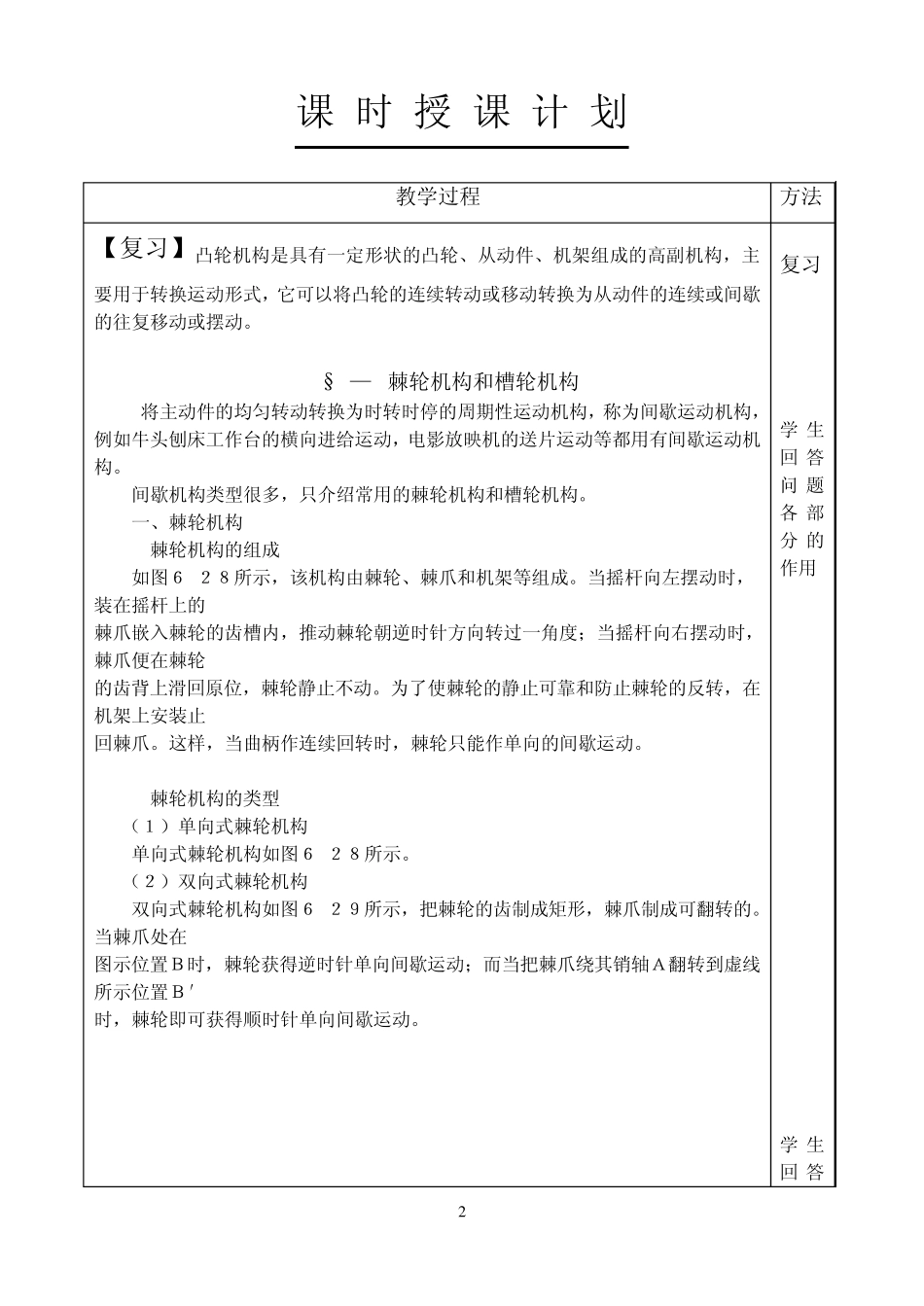

§6—3棘轮机构和槽轮机构_第2页
2/6

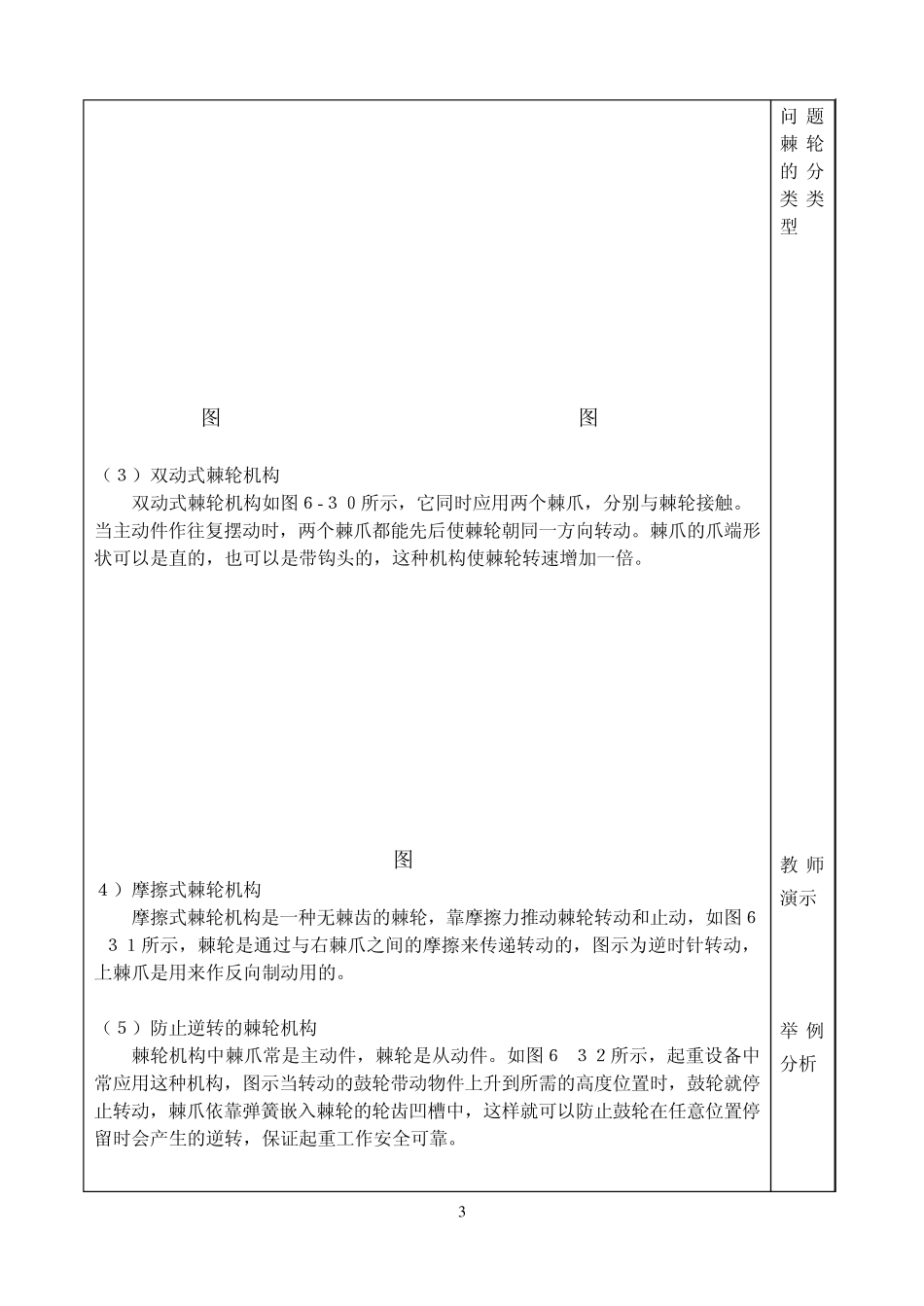

§6—3棘轮机构和槽轮机构_第3页
3/6
1 课 时 授 课 计 划 第16周 编号 033 班别 1 4 数控一班 1 4 数控二班 日期 星期 节 星期 节 星期 节 星期 节 课题 §6—3棘轮机构和槽轮机构 课型 新授 课时 2H 教具 多媒体教学 教学目标: 熟悉棘轮机构和槽轮机构的组成及运动特点 教学重点: 棘轮机构和槽轮机构的运动特点 教学难点: 棘轮机构和槽轮机构运动特点比较 复习旧课要点: 凸轮机构的结构及其应用 布置作业: P98 14 15 16 教学后记: 2 课 时 授 课 计 划 教学过程 方法 【复习】凸轮机构是具有一定形状的凸轮、从动件、机架组成的高副机构,主要用于转换运动形式,它可以将凸轮的连续转动或移动转换为从动件的连续或间歇的往复移动或摆动。 §6—3棘轮机构和槽轮机构 将主动件的均匀转动转换为时转时停的周期性运动机构,称为间歇运动机构,例如牛头刨床工作台的横向进给运动,电影放映机的送片运动等都用有间歇运动机构。 间歇机构类型很多,只介绍常用的棘轮机构和槽轮机构。 一、棘轮机构 1.棘轮机构的组成 如图6-28所示,该机构由棘轮、棘爪和机架等组成。当摇杆向左摆动时,装在摇杆上的 棘爪嵌入棘轮的齿槽内,推动棘轮朝逆时针方向转过一角度;当摇杆向右摆动时,棘爪便在棘轮 的齿背上滑回原位,棘轮静止不动。为了使棘轮的静止可靠和防止棘轮的反转,在机架上安装止 回棘爪。这样,当曲柄作连续回转时,棘轮只能作单向的间歇运动。 2.棘轮机构的类型 (1)单向式棘轮机构 单向式棘轮机构如图6-28所示。 (2)双向式棘轮机构 双向式棘轮机构如图6-29所示,把棘轮的齿制成矩形,棘爪制成可翻转的。当棘爪处在 图示位置B时,棘轮获得逆时针单向间歇运动;而当把棘爪绕其销轴A翻转到虚线所示位置B′ 时,棘轮即可获得顺时针单向间歇运动。 复习 学生回 答问 题各 部分 的作用 学生回 答 3 图6-28 图6-29 (3)双动式棘轮机构 双动式棘轮机构如图6-30所示,它同时应用两个棘爪,分别与棘轮接触。当主动件作往复摆动时,两个棘爪都能先后使棘轮朝同一方向转动。棘爪的爪端形状可以是直的,也可以是带钩头的,这种机构使棘轮转速增加一倍。 图6-28 4)摩擦式棘轮机构 摩擦式棘轮机构是一种无棘齿的棘轮,靠摩擦力推动棘轮转动和止动,如图6-31所示,棘轮是通过与右棘爪之间的摩擦来传递转动的,图示为逆时针转动,上棘爪是用来作反向制动用的。 (5)防止...
