“2015年全国职业院校技能大赛“高职组计算机网络应用赛项竞赛赛题H卷VIP专享VIP免费

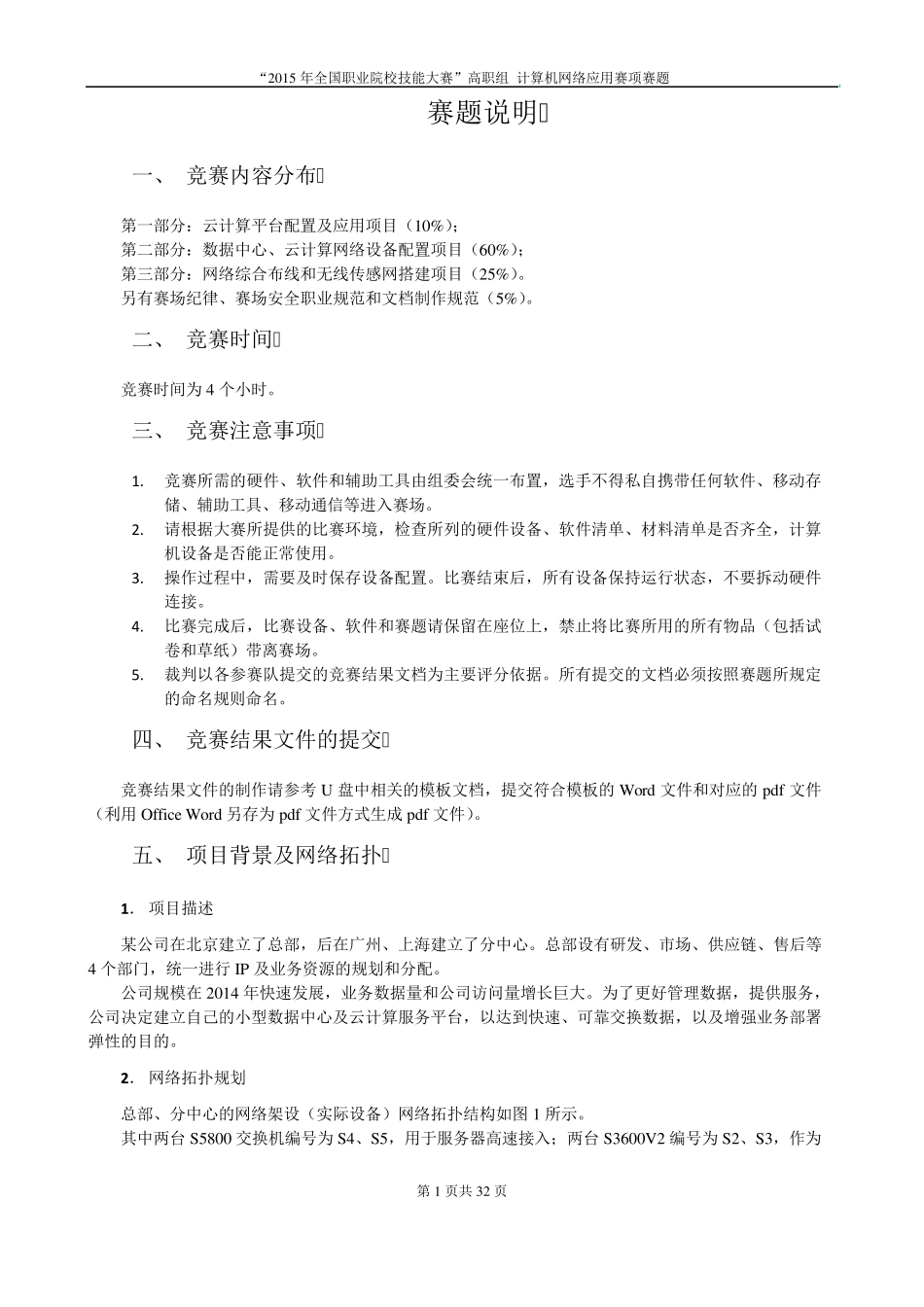

“2015 年全国职业院校技能大赛”高职组 计算机网络应用赛项 竞赛赛题 H 卷 2015 年全国职业院校技能大赛组委会 2 0 1 5 年 6 月 “2015 年全国职业院校技能大赛”高职组 计算机网络应用赛项赛题 第 1 页共 32 页 赛题说明 一、 竞赛内容分布 第一部分：云计算平台配置及应用项目（10%）； 第二部分：数据中心、云计算网络设备配置项目（60%）； 第三部分：网络综合布线和无线传感网搭建项目（25%）。 另有赛场纪律、赛场安全职业规范和文档制作规范（5%）。 二、 竞赛时间 竞赛时间为 4 个小时。 三、 竞赛注意事项 1. 竞赛所需的硬件、软件和辅助工具由组委会统一布置，选手不得私自携带任何软件、移动存储、辅助工具、移动通信等进入赛场。 2. 请根据大赛所提供的比赛环境，检查所列的硬件设备、软件清单、材料清单是否齐全，计算机设备是否能正常使用。 3. 操作过程中，需要及时保存设备配置。比赛结束后，所有设备保持运行状态，不要拆动硬件连接。 4. 比赛完成后，比赛设备、软件和赛题请保留在座位上，禁止将比赛所用的所有物品（包括试卷和草纸）带离赛场。 5. 裁判以各参赛队提交的竞赛结果文档为主要评分依据。所有提交的文档必须按照赛题所规定的命名规则命名。 四、 竞赛结果文件的提交 竞赛结果文件的制作请参考 U 盘中相关的模板文档，提交符合模板的 Word 文件和对应的 pdf 文件（利用 Office Word 另存为 pdf 文件方式生成 pdf 文件）。 五、 项目背景及网络拓扑 1． 项目描述 某公司在北京建立了总部，后在广州、上海建立了分中心。总部设有研发、市场、供应链、售后等4 个部门，统一进行 IP 及业务资源的规划和分配。 公司规模在 2014 年快速发展，业务数据量和公司访问量增长巨大。为了更好管理数据，提供服务，公司决定建立自己的小型数据中心及云计算服务平台，以达到快速、可靠交换数据，以及增强业务部署弹性的目的。 2． 网络拓扑规划 总部、分中心的网络架设（实际设备）网络拓扑结构如图 1 所示。 其中两台 S5800 交换机编号为 S4、S5，用于服务器高速接入；两台 S3600V2 编号为 S2、S3，作为“2015 年全国职业院校技能大赛”高职组 计算机网络应用赛项赛题 第 2 页共 32 页 总部的核心交换机；一台 MSR2630 路由器编号为 R1，作为总部的核心路由器；一台 S3600V 2 编号为S1，作为总部接入交换机；两台 MSR2630 ...
