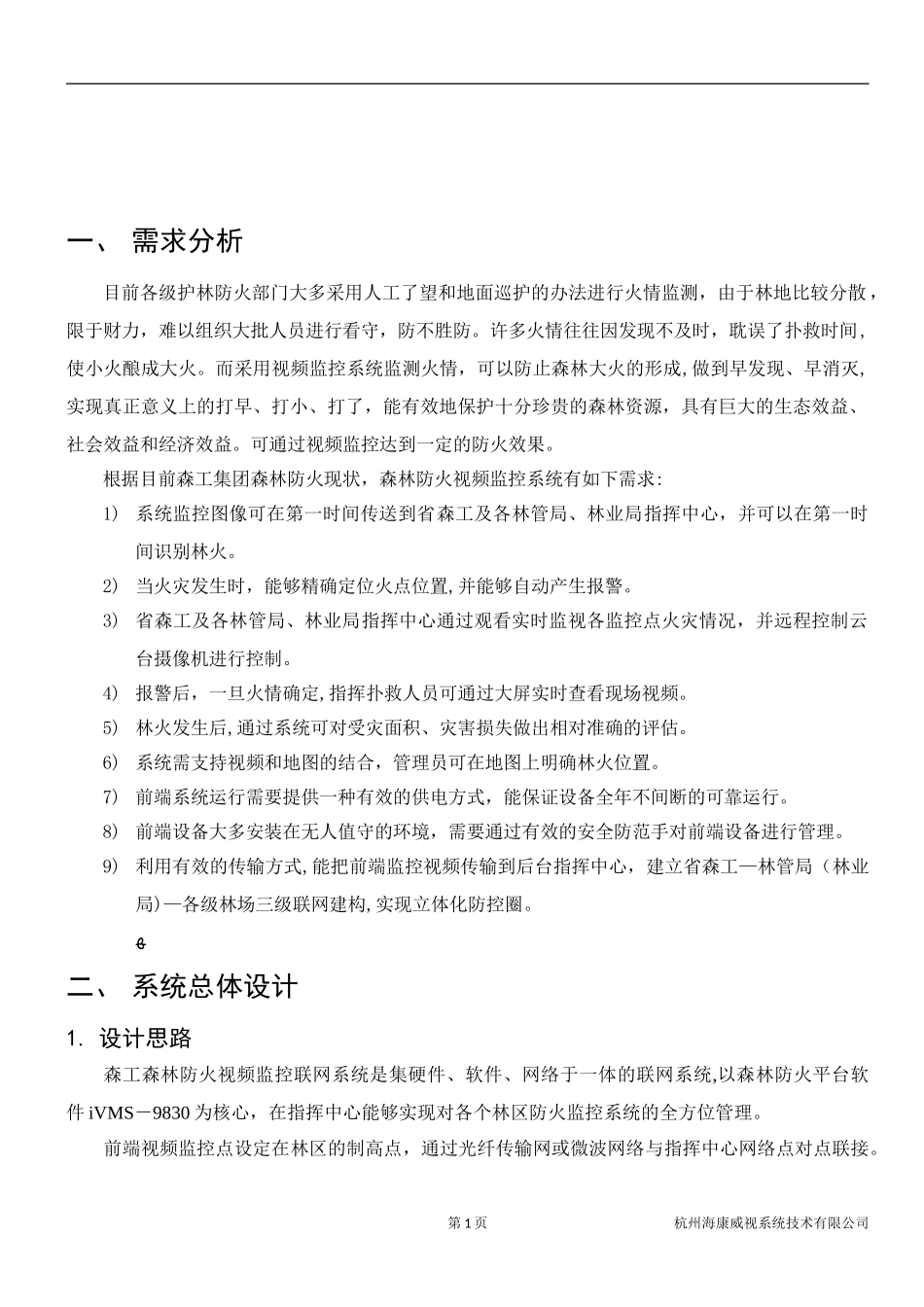

森工森林防火视频监控联网系统解决方案一、需求分析目前各级护林防火部门大多采用人工了望和地面巡护的办法进行火情监测，由于林地比较分散，限于财力，难以组织大批人员进行看守，防不胜防。许多火情往往因发现不及时，耽误了扑救时间,使小火酿成大火。而采用视频监控系统监测火情，可以防止森林大火的形成,做到早发现、早消灭,实现真正意义上的打早、打小、打了，能有效地保护十分珍贵的森林资源，具有巨大的生态效益、社会效益和经济效益。可通过视频监控达到一定的防火效果。根据目前森工集团森林防火现状，森林防火视频监控系统有如下需求:1)系统监控图像可在第一时间传送到省森工及各林管局、林业局指挥中心，并可以在第一时间识别林火。2)当火灾发生时，能够精确定位火点位置,并能够自动产生报警。3)省森工及各林管局、林业局指挥中心通过观看实时监视各监控点火灾情况，并远程控制云台摄像机进行控制。4)报警后，一旦火情确定,指挥扑救人员可通过大屏实时查看现场视频。5)林火发生后,通过系统可对受灾面积、灾害损失做出相对准确的评估。6)系统需支持视频和地图的结合，管理员可在地图上明确林火位置。7)前端系统运行需要提供一种有效的供电方式，能保证设备全年不间断的可靠运行。8)前端设备大多安装在无人值守的环境，需要通过有效的安全防范手对前端设备进行管理。9)利用有效的传输方式,能把前端监控视频传输到后台指挥中心，建立省森工—林管局（林业局)—各级林场三级联网建构,实现立体化防控圈。ﻬ二、系统总体设计1.设计思路森工森林防火视频监控联网系统是集硬件、软件、网络于一体的联网系统,以森林防火平台软件iVMS－9830为核心，在指挥中心能够实现对各个林区防火监控系统的全方位管理。前端视频监控点设定在林区的制高点，通过光纤传输网或微波网络与指挥中心网络点对点联接。杭州海康威视系统技术有限公司第1页在监测到有火灾信号时,系统会及时将前端实时画面传递到主站指挥中心。1)采用双光谱热成像摄像机利用热成像原理，探测林区热辐射，通过不同目标温差实时成像，搭配了测温模块可全天候对林区扫描检测，当测得温度及温差数据符合林火特征时,系统发生报警，及时让防火值班人员掌握林区火灾隐患,及时制定灾害扑救方案等。2)采用与环境信息相结合的综合监测,可以实时的了解当前监控点的风力、风向、温湿度、烟雾等数据，为森林防火指挥提供有力数据信息，满足当前森林防火的各种要求。3)采用与地理信息系统（GIS）相结合，实现森林资源信息的可视化化管理,可以更加有效地为森林防火提供信息支持。4)采用透雾成像技术，由于森林防火监控系统安装在林区的山上，山区经常浓雾弥漫，普通的镜头无法达到正常的监控效果，使用透雾镜头解决了山区雾大，成像难的问题。2.系统架构森工森林防火视频监控联网系统由前端系统、传输网络、各级指挥中心等几个部分组成。杭州海康威视系统技术有限公司第2页系统架构图省级指挥中心部署视频监控平台软件，通过专网线路连接国家林业指挥中心、各级林管局、林业局指挥中心和各级林场分控中心。各级林管局、林业局指挥中心通过专网线路分别和省指挥中心以及各级林场分控中心连接,各级林管局、林业局指挥中心部署视频监控平台软件,实现和省级及各级林场分控中心的平台进行联网。各级林场分控中心通过专网线路连接各级林管局、林业局指挥中心，同时部署视频监控平台软件和各级林管局、林业局平台进行联网。前端系统通过光纤线路连接到各级林场分控中心，无法通过光纤线路连接的前端系统,通过微波方式连接到各级林场分控中心。杭州海康威视系统技术有限公司第3页3.前端系统1.1.双光谱热成像摄像机前端系统主要以双光谱热成像摄像机为核心满足日常森林防火监控需求,同时整合信息地理系统、环境量信息等实现森林防火综合监控。适宜于远距离大范围全天候监视。可以看清８公里远的目标、室外防护罩给摄像机和镜头提供全天的防护、云台可以３60°旋转,为了确保图像不抖动，摄像机的固定方式都将进行最牢固稳定的安装。为使热成像探测火灾的准确性更高,可以搭配可见光摄像设备做为热成像火灾探测的补充,当热成像发现火灾点时,由控制人员...
