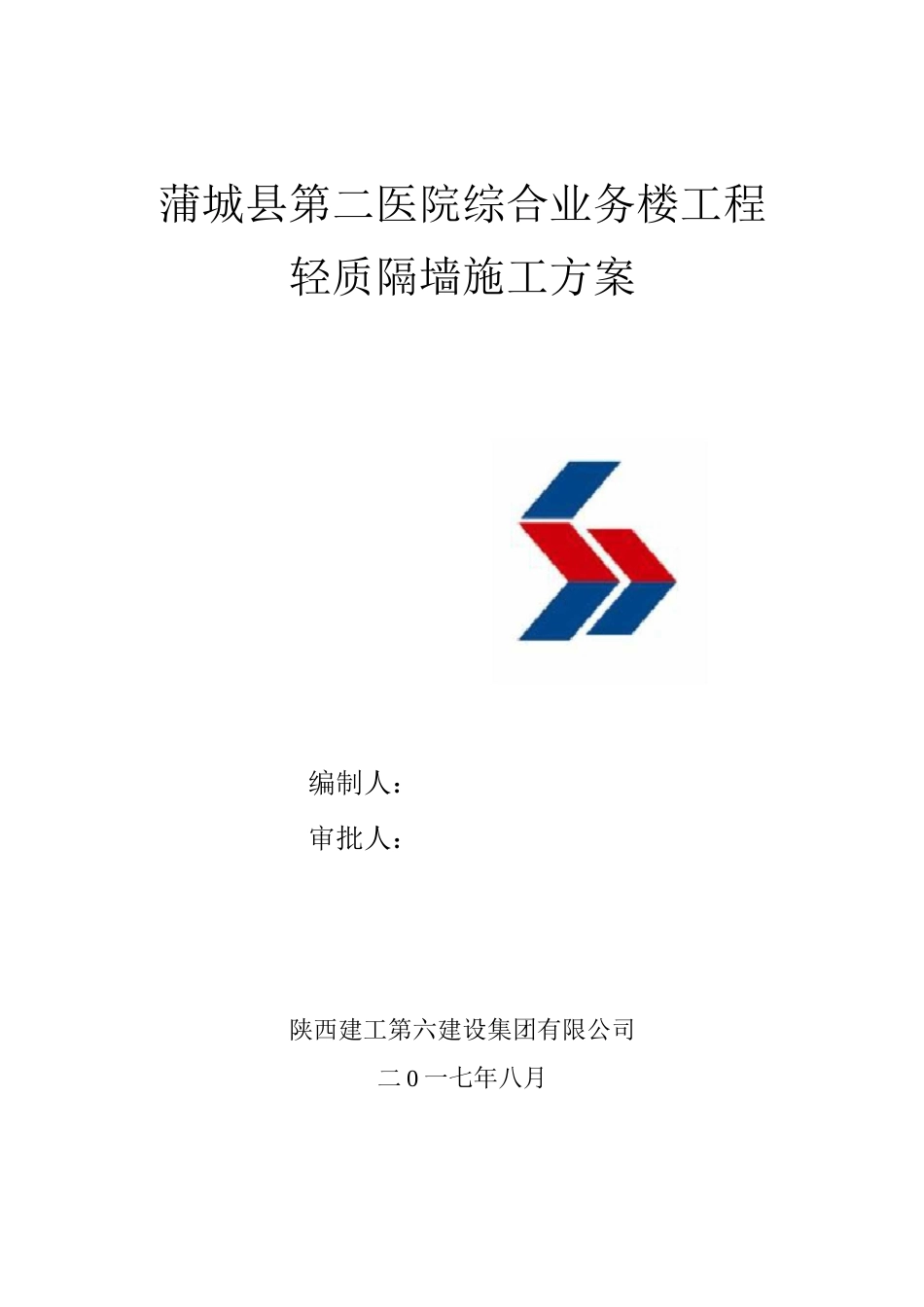

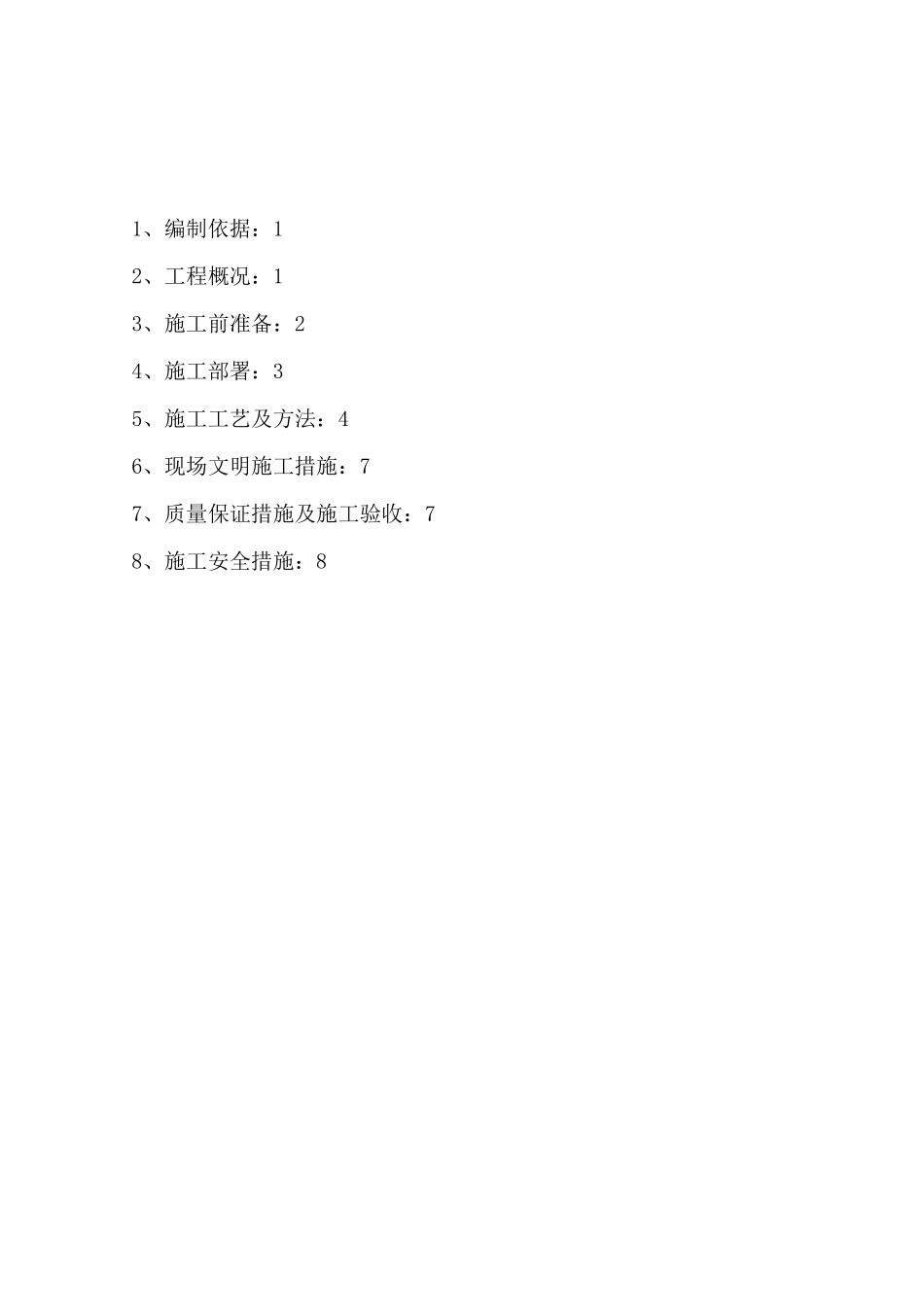

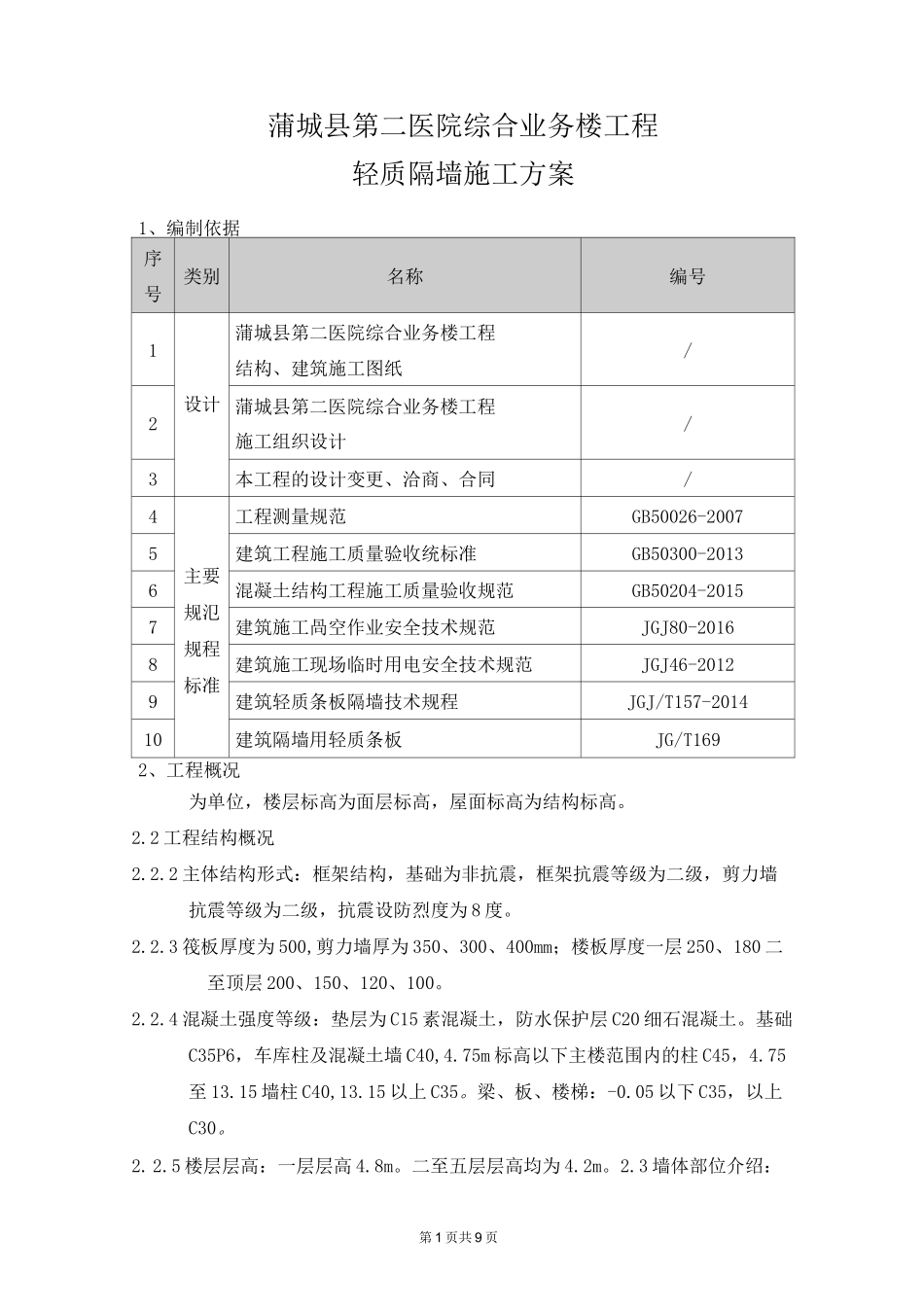

蒲城县第二医院综合业务楼工程轻质隔墙施工方案编制人：审批人：陕西建工第六建设集团有限公司二 0 一七年八月1、编制依据：12、工程概况：13、施工前准备：24、施工部署：35、施工工艺及方法：46、现场文明施工措施：77、质量保证措施及施工验收：78、施工安全措施：8第 1 页共 9 页蒲城县第二医院综合业务楼工程轻质隔墙施工方案1、编制依据序号类别名称编号1蒲城县第二医院综合业务楼工程结构、建筑施工图纸/2设计 蒲城县第二医院综合业务楼工程施工组织设计/3本工程的设计变更、洽商、合同/4工程测量规范GB50026-20075主要规氾规程标准建筑工程施工质量验收统标准GB50300-20136混凝土结构工程施工质量验收规范GB50204-20157建筑施工咼空作业安全技术规范JGJ80-20168建筑施工现场临时用电安全技术规范JGJ46-20129建筑轻质条板隔墙技术规程JGJ/T157-201410建筑隔墙用轻质条板JG/T1692、工程概况为单位，楼层标高为面层标高，屋面标高为结构标高。2.2 工程结构概况2.2.2 主体结构形式：框架结构，基础为非抗震，框架抗震等级为二级，剪力墙抗震等级为二级，抗震设防烈度为 8 度。2.2.3 筏板厚度为 500,剪力墙厚为 350、300、400mm；楼板厚度一层 250、180 二至顶层 200、150、120、100。2.2.4 混凝土强度等级：垫层为 C15 素混凝土，防水保护层 C20 细石混凝土。基础C35P6，车库柱及混凝土墙 C40,4.75m 标高以下主楼范围内的柱 C45，4.75至 13.15 墙柱 C40,13.15 以上 C35。梁、板、楼梯：-0.05 以下 C35，以上C30。2.2.5 楼层层高：一层层高 4.8m。二至五层层高均为 4.2m。2.3 墙体部位介绍：第 2 页共 9 页硅钙复合夹芯板（FPT）内隔墙具有重量轻、防火、保温、隔声性能好、施工方便等优点。产品技术指标：型号规格：2440mm*610mm*120mm抗压承载±3.5MPa面密度<110kg/m2空气声隔声量±40dB 耐火极限±1h（其它详见检验报告）主要辅材：构造柱选用：120x60x3 镀锌矩形管，180x90x6 镀锌钢板，M8 膨胀螺栓L=75 固定。钢卡：1.5 厚轻质隔墙专用钢卡，射钉枪固定。2.3.1、内墙:1）±0.000 以上一至四层内隔墙，厚度为 120mm（空气隔声±35dB，耐火极限三60min 详见检验报告）。3）多水间 200mm 高 C20 混凝土止水带施工完成后方可进行安装，墙厚均为120mm。4）有设备安装要求的内墙体需根据机电专业图纸的设备位置要求，局部增设加强构造；局部精装修部位亦需要增设加强构造。3、施工前准备：...
