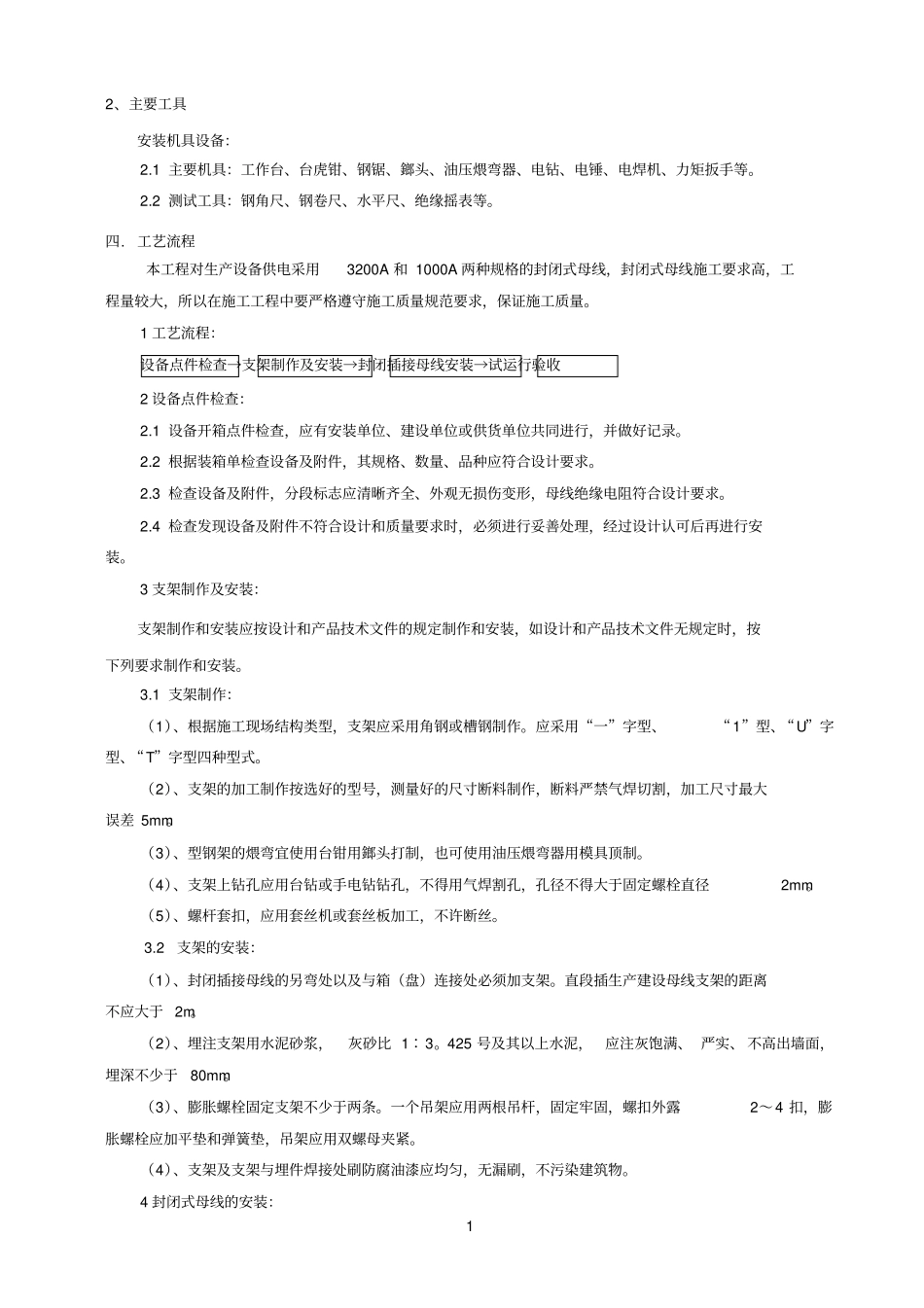

母线槽安装施工方案一、编制依据：1、建设工程施工招标文件、答疑文件、图纸会审文件及现场踏勘情况。2、建设工程施工图纸。3、国家现行规范、行业及地方强制性标准、规程、验收标准。4、宜兴市工业设备安装有限公司质量、环境、职业健康安全一体化《管理手册》、《程序文件》 、《作业指导书》和《施工工艺标准》等企业标准。 5、建筑电气工程施工质量验收规范 GB50303-2002 6、《电力建设安全工作规程》 7、产品出厂安装说明书二、工程概况：工程名称：工程地点：建设规模：建设单位：母线槽用途 : 本建筑是工业生产为主。母线槽主要分为3200A 和 1000A 两种规格，材质为铝制母线。三、施工准备1、技术准备1.1 设备及材料要求：（1）、封闭插接母线应有出厂合格证、安装技术文件。技术文件应包括额定电压、额定容量、试验报告等技术数据。型号、规格、电压等级、应符合设计要求。（2）、各种规格的型钢应无明显锈蚀，卡件、各种螺栓、垫圈应符合设计要求，应是热镀锌制品。（3）、其它材料：防腐油漆、面漆、电焊条等应有出厂合格证。1.2 作业条件： (1) 、施工图纸及产品技术文件齐全。（2）、封闭插接母线安装部位的建筑装饰工程全部结束。暖卫通风工程安装完毕。（3）、电气设备（变压器、开关柜等）安装完毕，且检验合格。（4）、 配合土建装修，保证其安装位置及尺寸正确无误。（5）、进行母线槽的检验工作，检查进场材料的规格、型号、数量应与图纸一致，附件、备件、质量证明文件及技术文件齐全，同时应符合规范要求，按照监理的要求及时进行施工前的报验，并作好检验记录。（6）、 做好施工图的审查、会审工作，并应参加设计交底。（7）、认真学习有关的施工及验收规范，掌握其技术标准，并按设计要求施工。（8）、做好施工前的技术交底和记录。1 2、主要工具安装机具设备：2.1 主要机具：工作台、台虎钳、钢锯、鎯头、油压煨弯器、电钻、电锤、电焊机、力矩扳手等。2.2 测试工具：钢角尺、钢卷尺、水平尺、绝缘摇表等。四. 工艺流程本工程对生产设备供电采用3200A 和 1000A 两种规格的封闭式母线，封闭式母线施工要求高，工程量较大，所以在施工工程中要严格遵守施工质量规范要求，保证施工质量。1 工艺流程：设备点件检查→支架制作及安装→封闭插接母线安装→试运行验收2 设备点件检查：2.1 设备开箱点件检查，应有安装单位、建设单位或供货单位共同进行，并做好记录。2.2 根据装箱单检查设备及附件，其规...
