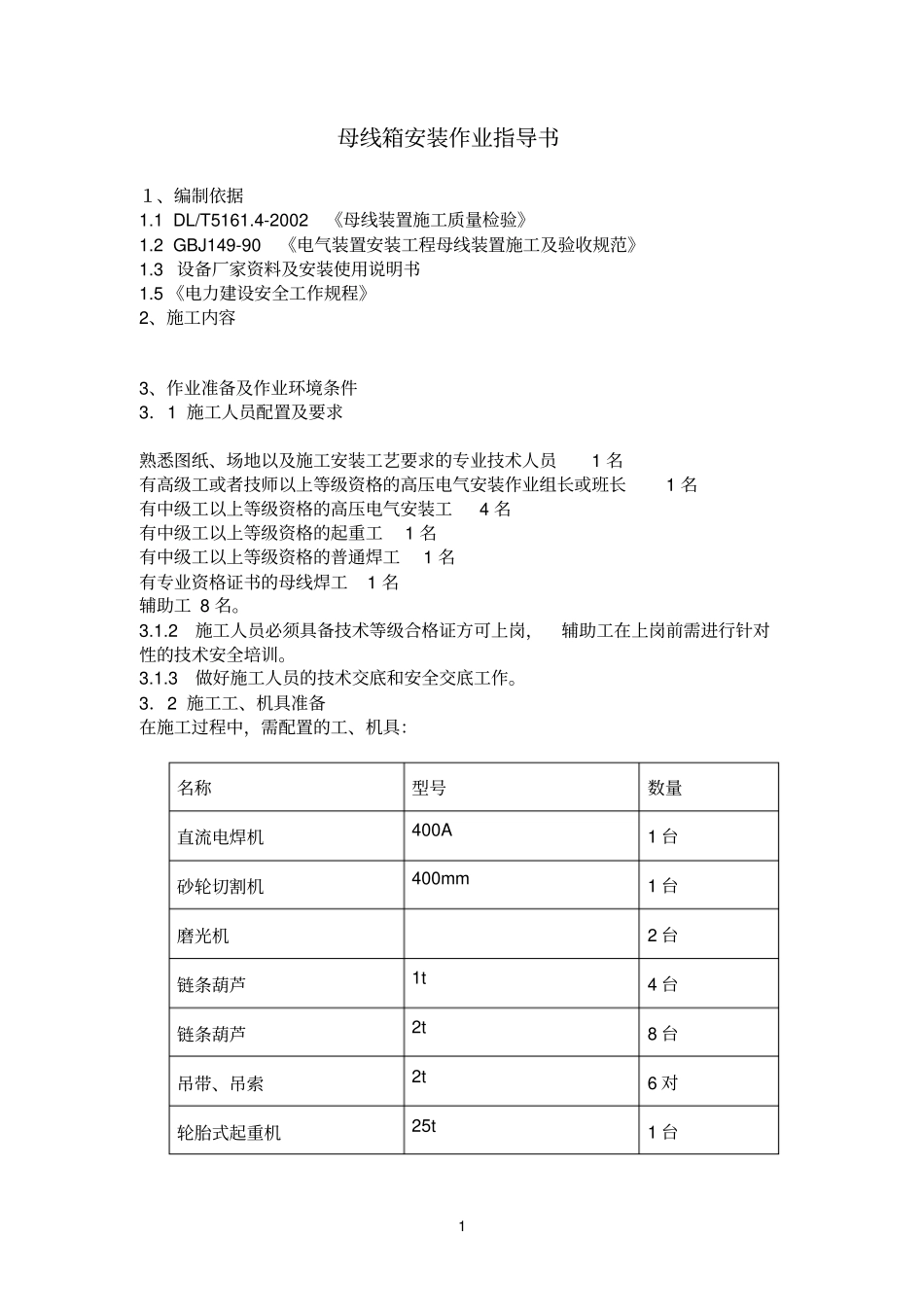

1 母线箱安装作业指导书1、编制依据1.1 DL/T5161.4-2002《母线装置施工质量检验》1.2 GBJ149-90 《电气装置安装工程母线装置施工及验收规范》1.3 设备厂家资料及安装使用说明书1.5 《电力建设安全工作规程》2、施工内容3、作业准备及作业环境条件3.1 施工人员配置及要求熟悉图纸、场地以及施工安装工艺要求的专业技术人员1 名有高级工或者技师以上等级资格的高压电气安装作业组长或班长1 名有中级工以上等级资格的高压电气安装工4 名有中级工以上等级资格的起重工1 名有中级工以上等级资格的普通焊工1 名有专业资格证书的母线焊工1 名辅助工 8 名。3.1.2 施工人员必须具备技术等级合格证方可上岗,辅助工在上岗前需进行针对性的技术安全培训。3.1.3 做好施工人员的技术交底和安全交底工作。3.2 施工工、机具准备在施工过程中,需配置的工、机具:名称型号数量直流电焊机400A1 台砂轮切割机400mm1 台磨光机2 台链条葫芦1t4 台链条葫芦2t8 台吊带、吊索2t6 对轮胎式起重机25t1 台2 载重卡车5t1 台力矩扳手AC型, 80-300 牛顿· 米1 套个人随身携带的小型工具若干 4 现场验收保管及搬运开箱检查. a. 母线箱运到现场后 , 应存放在干燥、 通风、远离潮湿及含有腐蚀性气体的场所.开箱验收前应提前通知制造厂人员到达现场共同验收. b. 产品开箱后 , 首先应检查箱内的产品有无因运输及其他原因发生的碰撞损坏现象,如有损坏现象,应做好记录. 双方验收人员在记录上签字. c. 对于各箱零部件、应根据装箱清单仔细核对箱内零部件的名称、型号、数量. d. 对于散部件、标准件,特别是镀银件验收后,应立即运往专用保管库,分类登记,按图样要求及施工进度发放零部件. 防止因存放在露天仓库造成受潮、腐蚀及损坏 . e. 厂家图纸资料齐全 . 资料包括 : 设备装箱清单、 产品合格证、 出厂试验报告、 产品安装图和使用说明书 . f. 用吊车、汽车把母线转运到安装现场附近,严禁碰撞和拖拉. 5 母线就位安装a. 以厂家按照图和设计院图纸为依据,焊好母线吊点安装好支持结构。b. 母线箱由厂家成套供给,母线全封闭在箱内。c. 母线箱按厂家的分段、标志,按编号有顺序的安装就位,并调整误差合格。安装顺序以从变压器低压侧出线开始为宜. 具体施工根据现场施工情况而定. d. 母线与外壳同心, 两相邻母线及外壳应对准, 连接后不应使母线及外壳受机械压力 . e. 每段母线组装后,检查母线对外...
