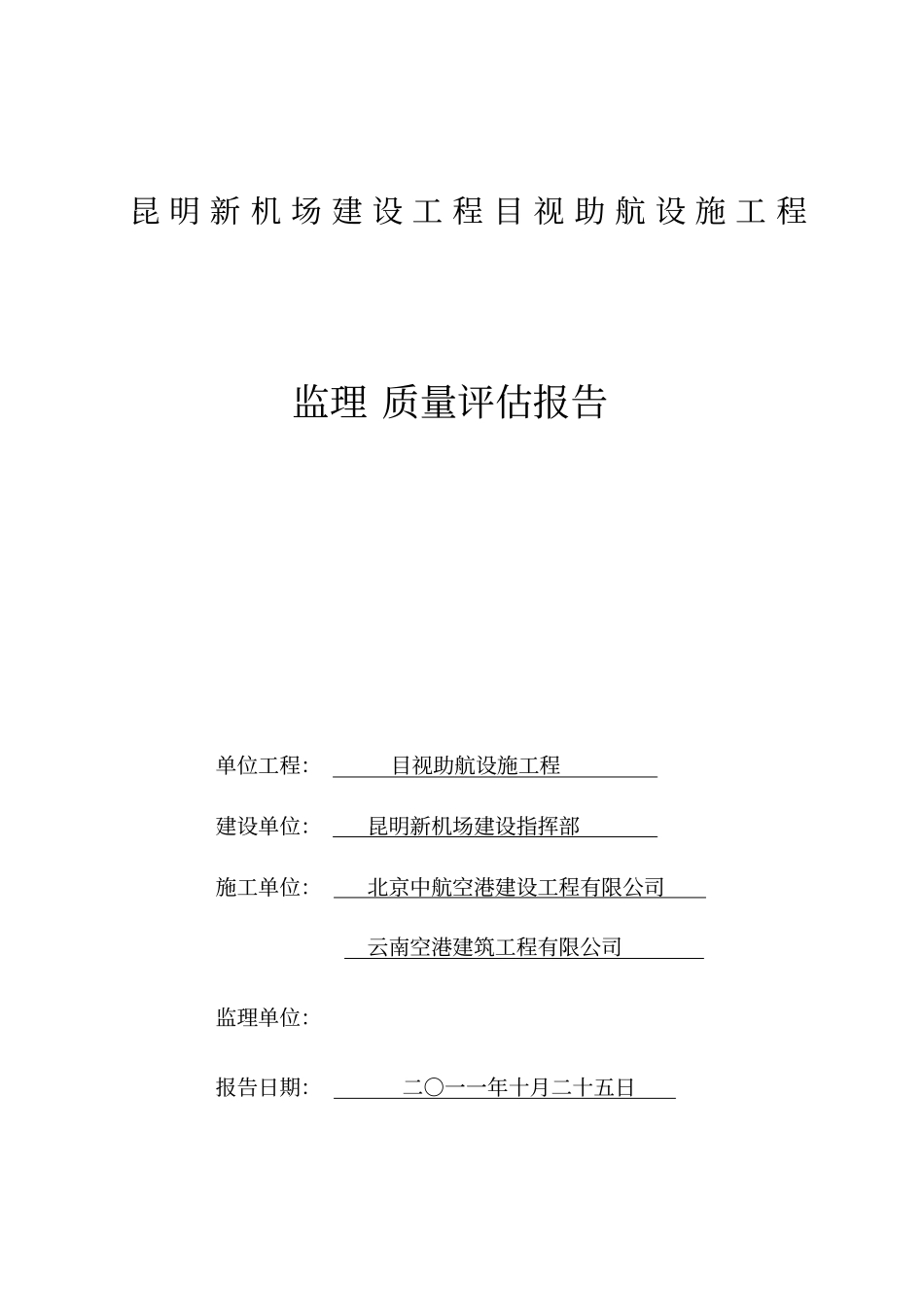

昆 明 新 机 场 建 设 工 程 目 视 助 航 设 施 工 程监理 质量评估报告单位工程：目视助航设施工程建设单位：昆明新机场建设指挥部施工单位：北京中航空港建设工程有限公司云南空港建筑工程有限公司监理单位：报告日期：二○一一年十月二十五日单 位 工 程 质 量 评 估 报 告工程名称昆明新机场建设工程西飞行区目视助航设施工程建设单位昆明新机场建设指挥部施工单位北京中航空港建设工程有限公司、云南空港建设工程有限公司施工日期2010.05-2011.11 报验日期2011.11 检验日期2011.11 一、 工程概况昆明新机场建设工程目视助航设施工程位于昆明新机场内，包含目视助航灯光系统工程和目视助航标志工程。目视助航灯光系统工程分为变配电站/灯光站和飞行区助航灯光系统二部分。1、2/4 灯光变电站站部分：干式变压器 4 台；高压柜 20面；低压柜 37面；直流屏 2 套；柴油发电机组2台；顺闪灯光控制柜2 台；安装灯光调光柜和切换柜ADB 产品 60 台；2、飞行区助航灯光系统部分：滑行道嵌入式中线灯2027 套；立式滑行道边灯 428 套；滑行道反光棒 254 套；跑道中线灯 266 套；立式跑道边灯 118套；嵌入式跑道边灯 17 套；深桶灯 346套；跑道入口灯32 套；跑道末端16 套；立式进近灯332 套；立式入口翼排20 套；立式警戒灯 20 套；滑行道相交灯105 套；顺序闪光灯 60 套；坡度灯 2套；风向标 2 套；标志牌 184 块；隔离变压器 3674 套（单灯监控 830 套）；一次灯光电缆359600m；二次灯光电缆150800m 。3、目视助航标志工程主要工程量为：跑道白色 12912M2，滑行道黄色 17204 M2，黑色 7084 M2，翼尖净距线 1041.5 M2，机坪引导线黄色2611.45 M2，黑色2440 M2，廊桥活动区 1891 M2，服务车道 5074 M2，各类机位机型编码黄色1144 M2，黑色 3751 M2，各类标志牌 151 块，陡坡标志 240M，防吹坪 17200 M2。二、监理工作依据1、MH5001-2006《民用机场飞行区技术标准》 ；2、MH/T5012-2010《民用机场目视助航设施施工及验收规范》；3、与本工程有关的各种合同文件、招投标文件；4、与本工程有关的各施工及验收规范；5、设计文件；6、相关设备的产品技术要求、标准。三、工程监理质量控制及评估监理部对目视助航设施工程整个施工过程的监理质量控制，分为事前、 事中和事后的质量控制， 对每道工序的验收是保证工程质量的有效措施，经过事前对原材的验收、 事...
