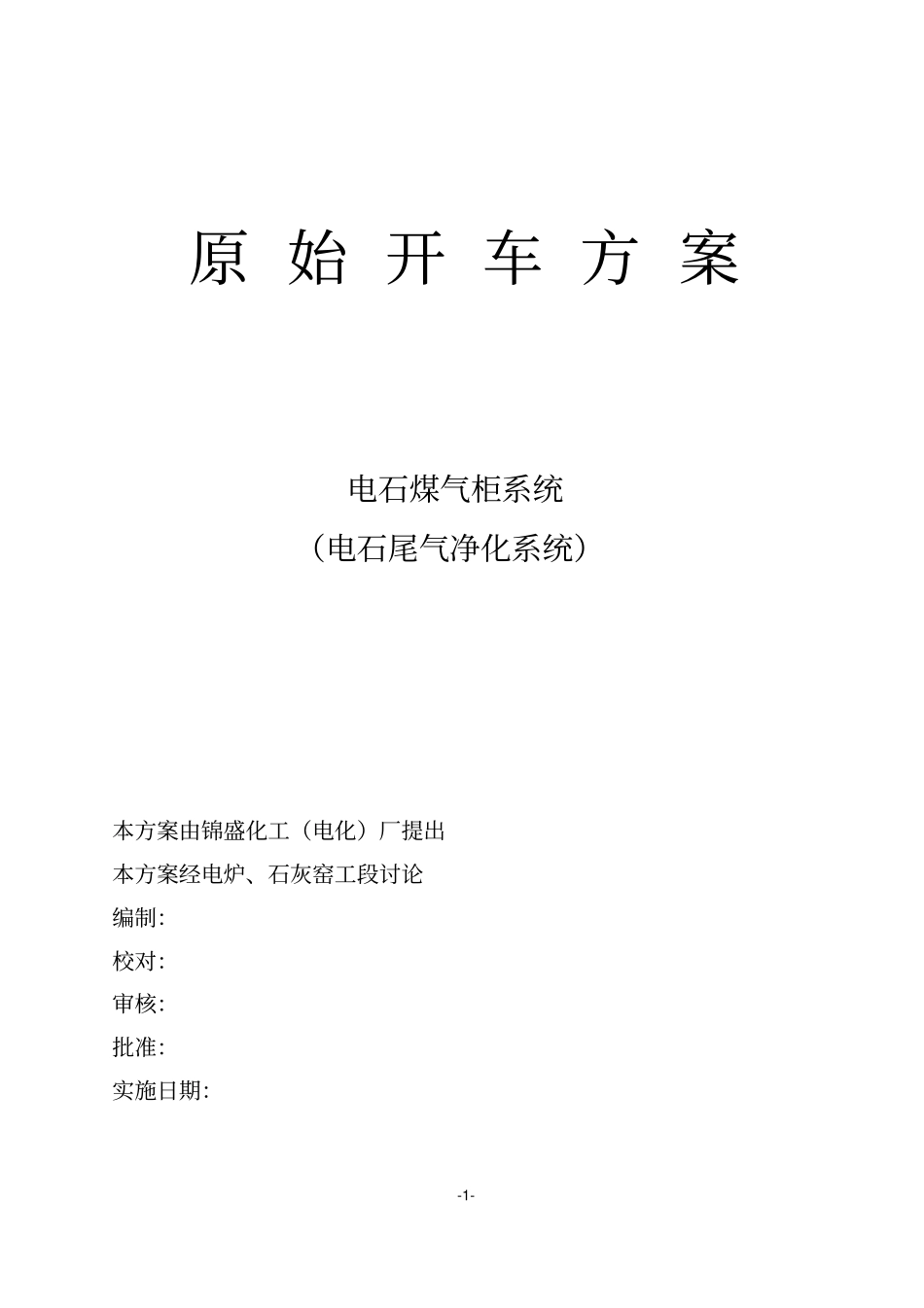

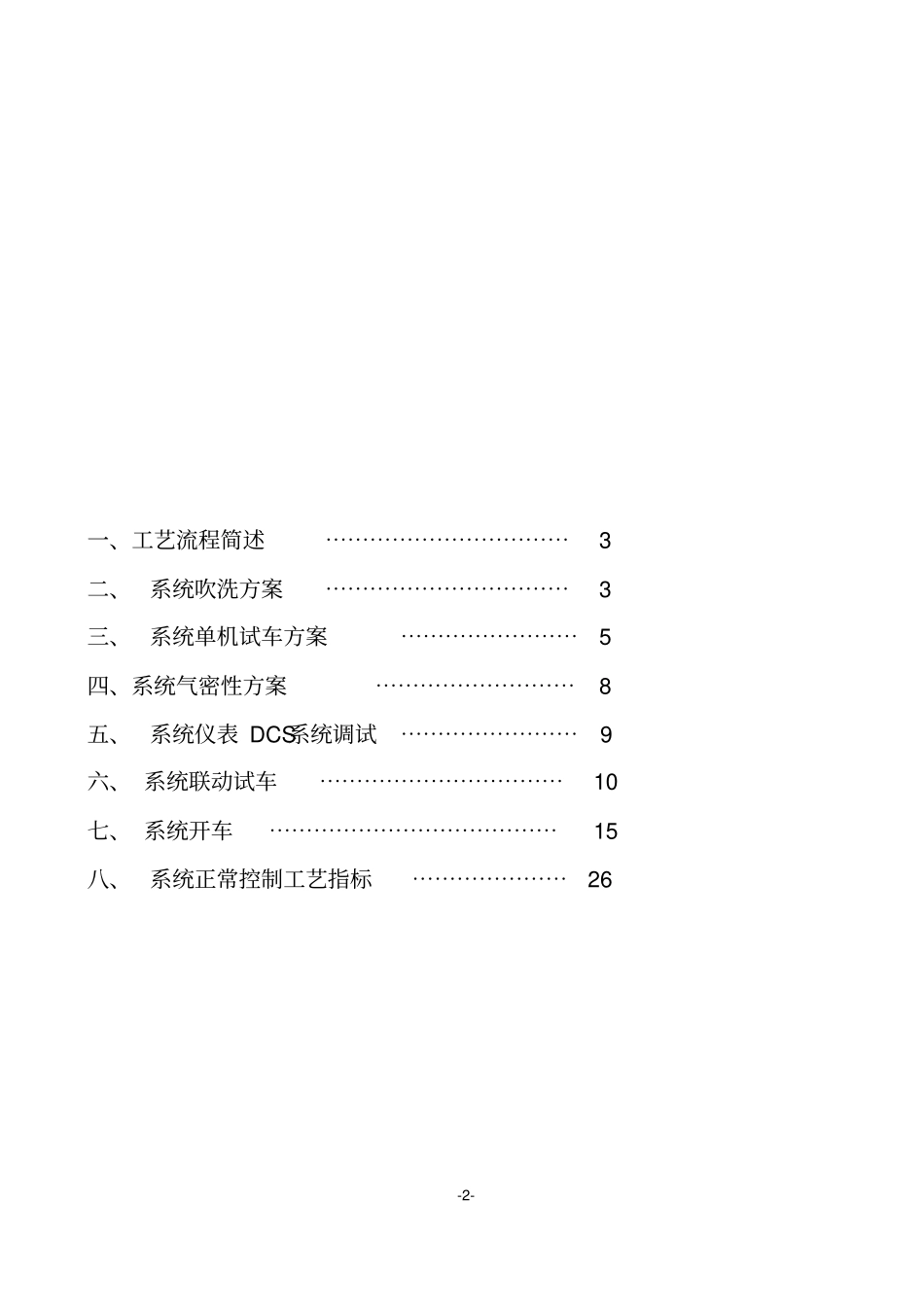

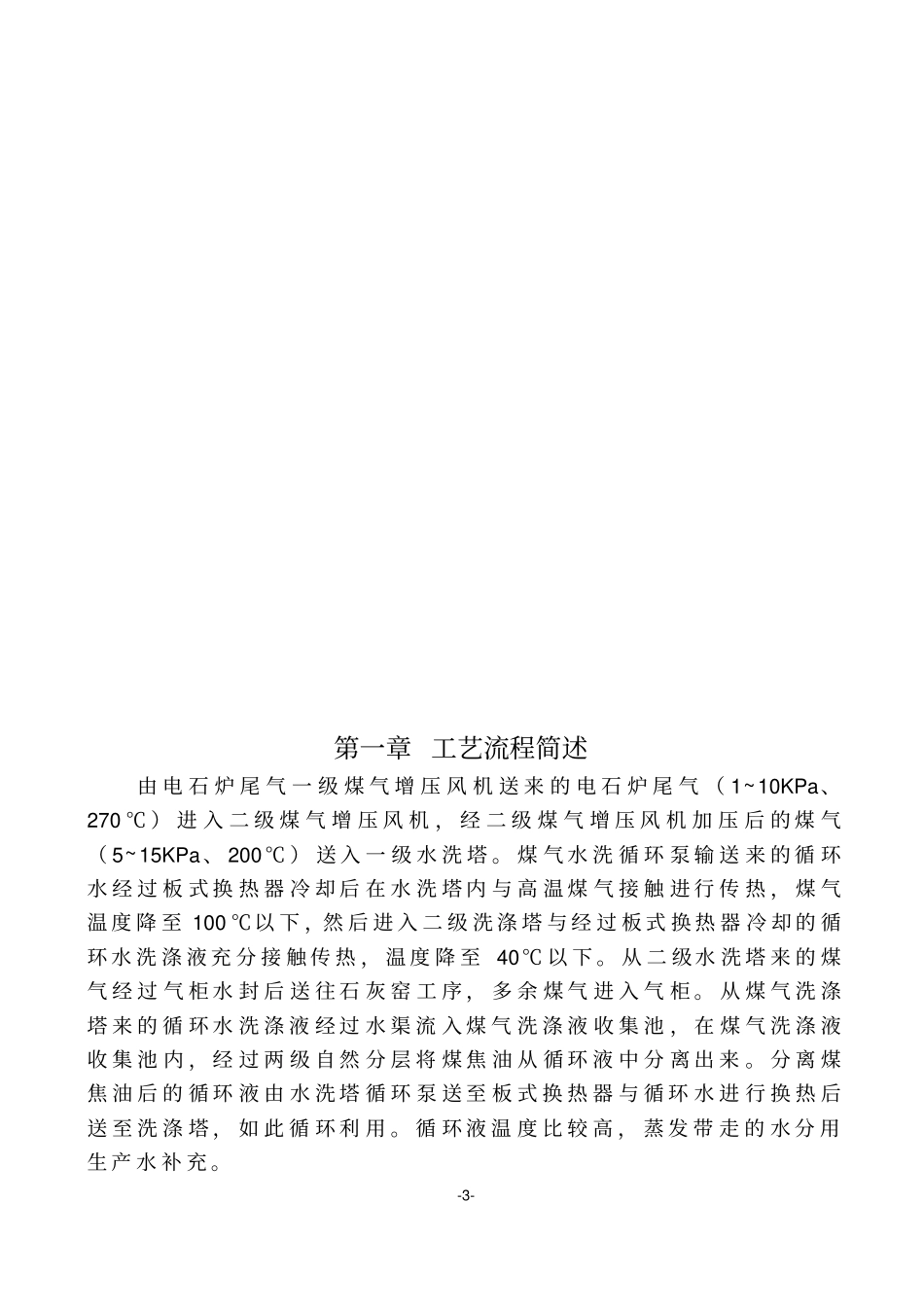

-1- 原 始 开 车 方 案电石煤气柜系统(电石尾气净化系统)本方案由锦盛化工(电化)厂提出本方案经电炉、石灰窑工段讨论编制:校对:审核:批准:实施日期:-2- 一、工艺流程简述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 二、系统吹洗方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 三、系统单机试车方案⋯⋯⋯⋯⋯⋯⋯⋯5 四、系统气密性方案⋯⋯⋯⋯⋯⋯⋯⋯⋯8 五、系统仪表 DCS系统调试⋯⋯⋯⋯⋯⋯⋯⋯9 六、 系统联动试车⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10 七、 系统开车⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15 八、系统正常控制工艺指标⋯⋯⋯⋯⋯⋯⋯26 -3- 第一章 工艺流程简述由 电 石 炉 尾 气 一 级 煤 气 增 压 风 机 送 来 的 电 石 炉 尾 气 ( 1~10KPa、270 ℃ ) 进 入 二 级 煤 气 增 压 风 机 , 经 二 级 煤 气 增 压 风 机 加 压 后 的 煤 气( 5~15KPa、 200℃ ) 送 入 一 级 水 洗 塔 。 煤 气 水 洗 循 环 泵 输 送 来 的 循 环水 经 过 板 式 换 热 器 冷 却 后 在 水 洗 塔 内 与 高 温 煤 气 接 触 进 行 传 热 , 煤 气温 度 降 至 100 ℃以 下 ,然 后 进 入 二 级 洗 涤 塔 与 经 过 板 式 换 热 器 冷 却 的 循环 水 洗 涤 液 充 分 接 触 传 热 , 温 度 降 至40℃ 以 下 。 从 二 级水 洗 塔 来 的 煤气 经 过 气 柜 水 封 后 送 往 石 灰 窑 工 序 , 多 余 煤 气 进 入 气 柜 。 从 煤 气 洗 涤塔 来 的 循 环 水 洗 涤 液 经 过 水 渠 流 入 煤 气 洗 涤 液 收 集 池 , 在 煤 气 洗 涤 液收 集 池 内 , 经 过 两 级 自 然 分 层 将 煤 焦 油 从 循 环 液 中 分 离 出 来 。 分 离 煤焦 油 后 的 循 环 液 由 水 洗 塔 循 环 泵 送 至 板 式 换 热 器 与 循 环 水 进 行 换 热 后送 至 洗 涤 塔 , 如 此 循 环 利 用 。 循 环 液 温 度 比 较 高 , 蒸 发 带 走 的 水 分 用生 产 水 补 充 。-4- 第二章系统吹除在原料投入装置前,全部管道和工艺设备必须吹洗合格。1. 管道吹洗目的吹除与清洗有利于保护设备和阀门,延长其使用寿命;有利于生产工况的稳定,有利于产品质量。2. 吹洗一般要求2.1吹洗前应...
