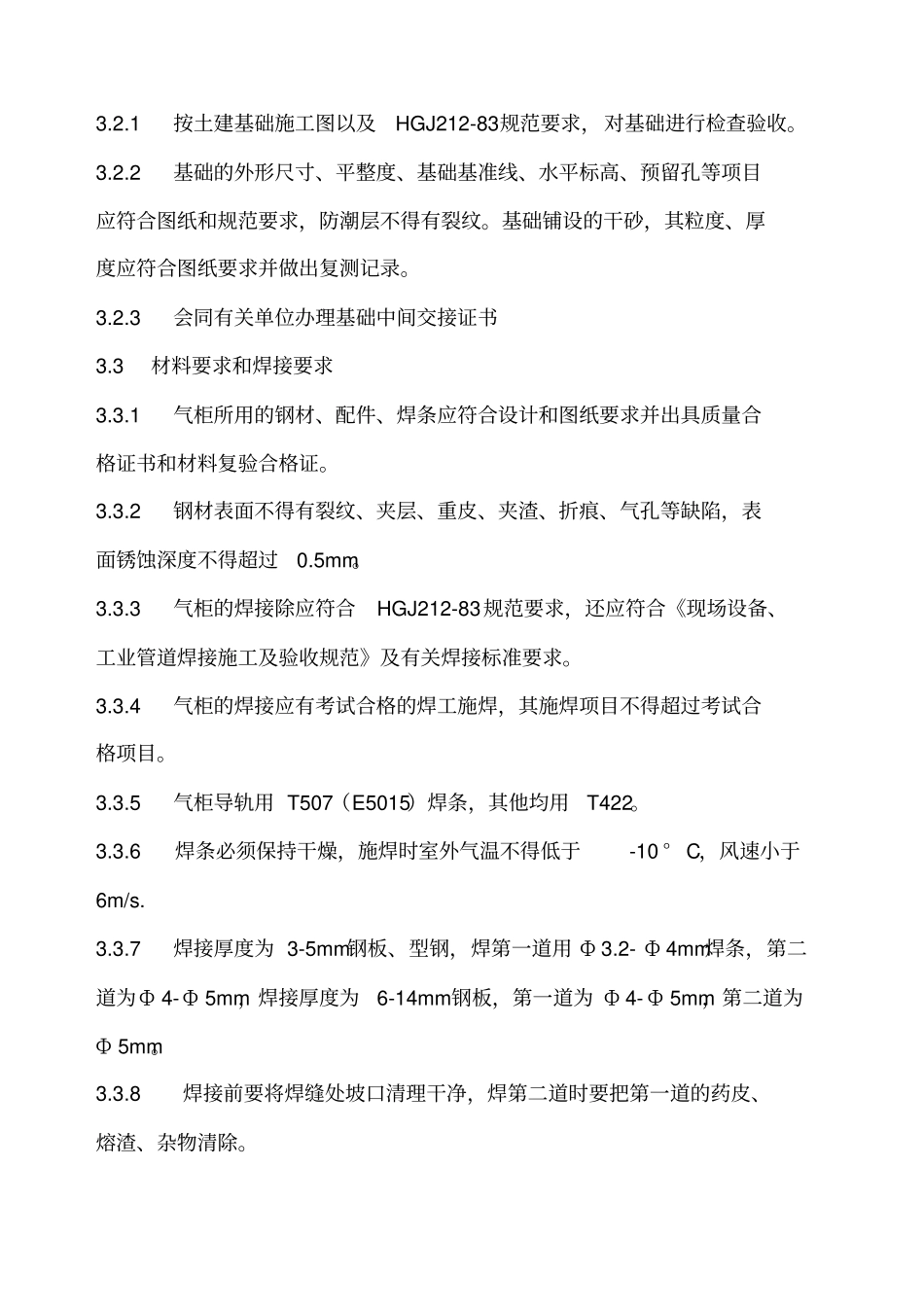

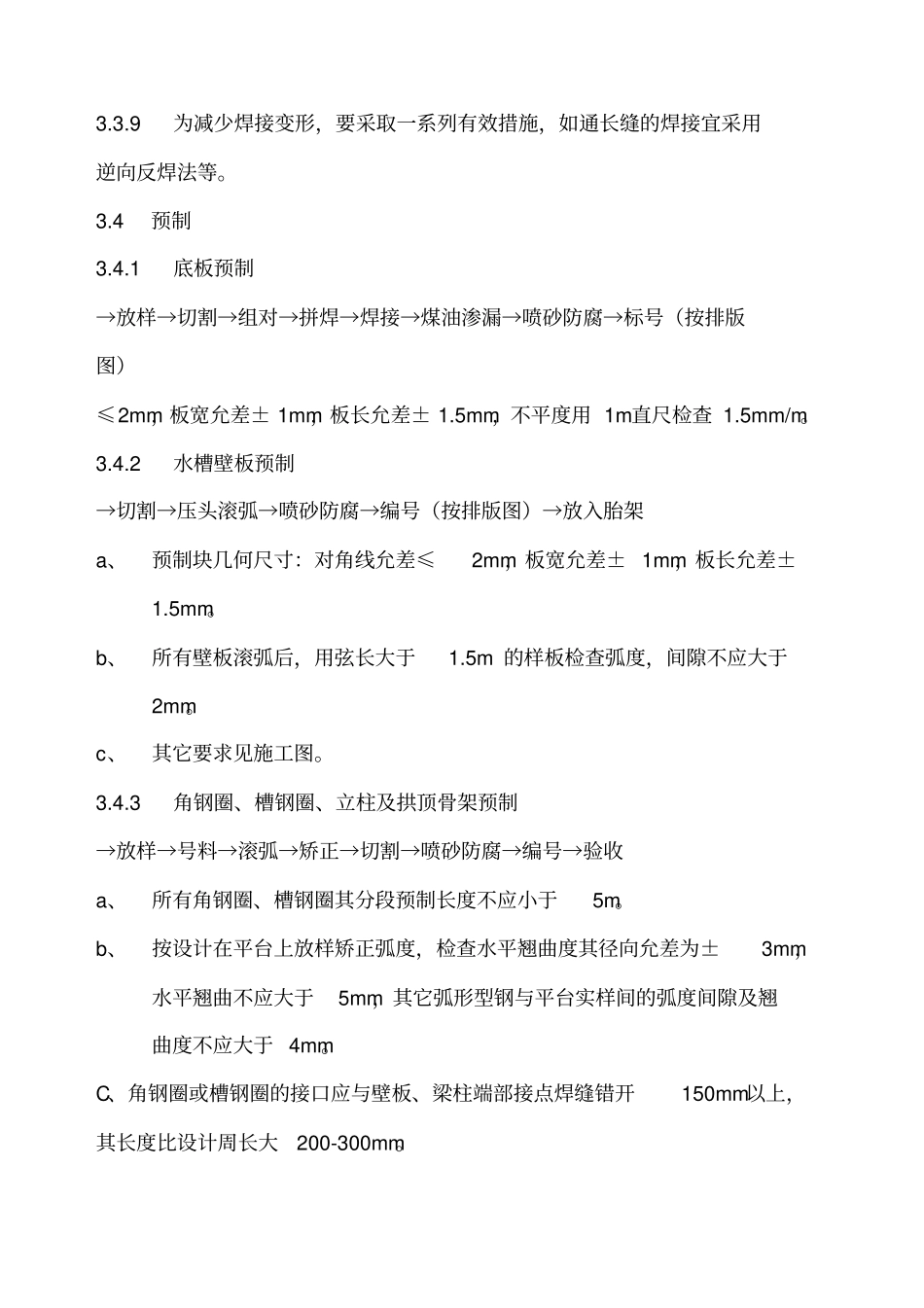

太原化工厂1000m3 气柜制作安装施工方案编制：？？？审核：？？？审定：？？？？？？？？？？？二？？？？？日1. 工程概况该气柜结构为湿式直升式， 由一个钢制水槽和一个钟罩组成气柜总重为113.88 吨（其中砼配重为20.5 吨）。2 . 编制依据：2.1 设计施工图（图号为11--030--11 ）2.2 《金属结构湿式气柜施工及验收规范》HGJ212-83 2.3 《钢结构施工及验收规范》GB18-66 2.4 《现场设备、工业管道焊接工程施工及验收规范》GB236-82 2.5 GB3329-87 钢熔化焊对接接头射线照像质量等级3. 施工方法及质量控制3.1 施工准备3.1.1 对施工图纸进行自审及专业会审并填写自审会审记录。3.1.2 组织施工人员进行技术交底。3.1.3 根据现场需要，采用16t 坦克吊一台进行配合施工，完成材料构件的吊装和运输， 以及卷板机一台， 空压机等大型机具应进入现场， 安装就位。3.2 基础验收3.2.1 按土建基础施工图以及HGJ212-83规范要求，对基础进行检查验收。3.2.2 基础的外形尺寸、平整度、基础基准线、水平标高、预留孔等项目应符合图纸和规范要求，防潮层不得有裂纹。基础铺设的干砂，其粒度、厚度应符合图纸要求并做出复测记录。3.2.3 会同有关单位办理基础中间交接证书3.3 材料要求和焊接要求3.3.1 气柜所用的钢材、配件、焊条应符合设计和图纸要求并出具质量合格证书和材料复验合格证。3.3.2 钢材表面不得有裂纹、夹层、重皮、夹渣、折痕、气孔等缺陷，表面锈蚀深度不得超过0.5mm。3.3.3 气柜的焊接除应符合HGJ212-83规范要求，还应符合《现场设备、工业管道焊接施工及验收规范》及有关焊接标准要求。3.3.4 气柜的焊接应有考试合格的焊工施焊，其施焊项目不得超过考试合格项目。3.3.5 气柜导轨用 T507（E5015）焊条，其他均用T422。3.3.6 焊条必须保持干燥，施焊时室外气温不得低于-10 ° C，风速小于6m/s. 3.3.7 焊接厚度为 3-5mm钢板、型钢，焊第一道用 Ф 3.2- Ф 4mm焊条，第二道为Ф 4- Ф 5mm，焊接厚度为6-14mm钢板，第一道为 Ф 4- Ф 5mm，第二道为Ф 5mm。3.3.8 焊接前要将焊缝处坡口清理干净，焊第二道时要把第一道的药皮、熔渣、杂物清除。3.3.9 为减少焊接变形，要采取一系列有效措施，如通长缝的焊接宜采用逆向反焊法等。3.4 预制3.4.1 底板预制→放样→切割→组对→拼焊→焊接→煤油渗漏→喷砂防腐→标号（按排版图）≤2mm，板宽允差± 1mm，板长允差± 1.5mm，不平度用 1m直尺检...
