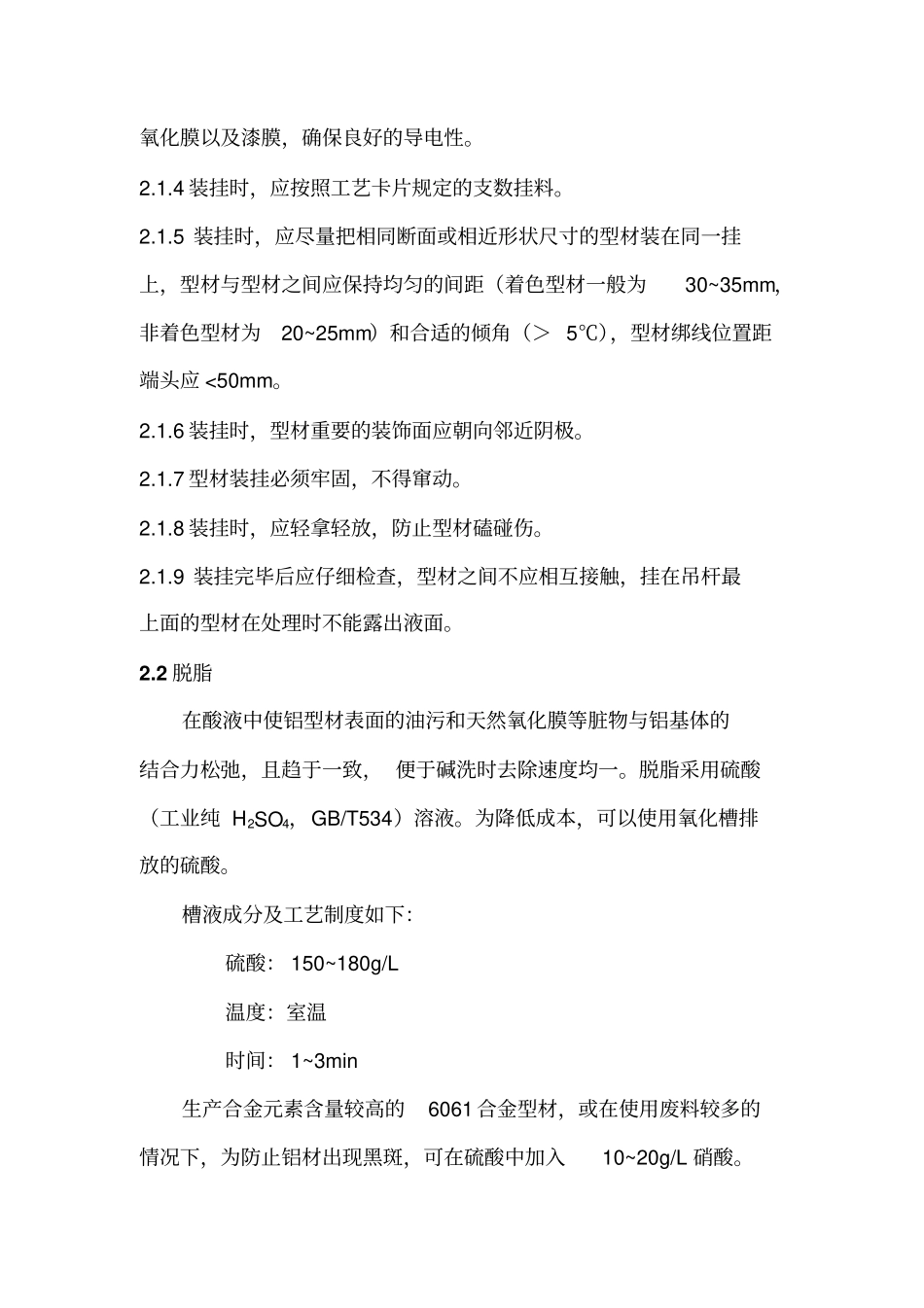

氧化车间生产工艺操作规程阳极氧化、电泳涂漆工艺操作规程本规程适用于铝合金型材的阳极氧化、电解着色和电泳涂漆生产工艺。1 生产工艺流程1.1 阳极氧化、电解着色工艺流程备料及装挂—脱脂—水洗—水洗—碱洗—水洗—水洗—中和—水洗—水洗—阳极氧化—水洗—水洗—电解着色—水洗—水洗—封孔—滴干—卸料—检验—包装—入库1.2 电泳涂漆工艺流程备料及装挂—脱脂—水洗—水洗—碱洗—水洗—水洗—中和—水洗—水洗—阳极氧化—水洗—水洗—电解着色—水洗—纯水洗—热纯水洗—纯水洗—阳极电泳—水洗1—水洗 2—滴干—固化—自然冷却—卸料—检验—包装—入库2 阳极氧化、电解着色工艺规程2.1 备料及装料2.1.1 按生产计划要求，准备好检验合格的型材。2.1.2 在装挂前，应检查料挂的导电杆与导电梁上螺杆连接是否紧固，导电杆是否弯曲。2.1.3 装挂前，应用锉刀或其它方法去除吊杆上与型材接触面的阳极氧化膜以及漆膜，确保良好的导电性。2.1.4 装挂时，应按照工艺卡片规定的支数挂料。2.1.5 装挂时，应尽量把相同断面或相近形状尺寸的型材装在同一挂上，型材与型材之间应保持均匀的间距（着色型材一般为30~35mm，非着色型材为20~25mm）和合适的倾角（＞ 5℃），型材绑线位置距端头应 <50mm。2.1.6 装挂时，型材重要的装饰面应朝向邻近阴极。2.1.7 型材装挂必须牢固，不得窜动。2.1.8 装挂时，应轻拿轻放，防止型材磕碰伤。2.1.9 装挂完毕后应仔细检查，型材之间不应相互接触，挂在吊杆最上面的型材在处理时不能露出液面。2.2 脱脂在酸液中使铝型材表面的油污和天然氧化膜等脏物与铝基体的结合力松弛，且趋于一致， 便于碱洗时去除速度均一。脱脂采用硫酸（工业纯 H2SO4，GB/T534）溶液。为降低成本，可以使用氧化槽排放的硫酸。槽液成分及工艺制度如下：硫酸： 150~180g/L 温度：室温时间： 1~3min 生产合金元素含量较高的6061 合金型材，或在使用废料较多的情况下，为防止铝材出现黑斑，可在硫酸中加入10~20g/L 硝酸。操作时，将型材从装料台吊起放置到脱脂槽内，处理时间到后，将其吊出滴干，然后放入水洗槽中进行两次水洗。对于砂面型材，水洗后进入酸蚀槽进行磨砂处理。非砂面型材直接进入碱洗槽。2.3 酸蚀磨砂处理采用酸性砂面，其槽液成分及工艺制度如下：氟化氢氨： 35~55g/L 酸蚀添加剂： 5~7g/L 温度：35~45℃时间：3~6min 操作时，将型材从水洗槽中吊起滴干后放入酸蚀槽中，处理时间到后，立即吊起放...
