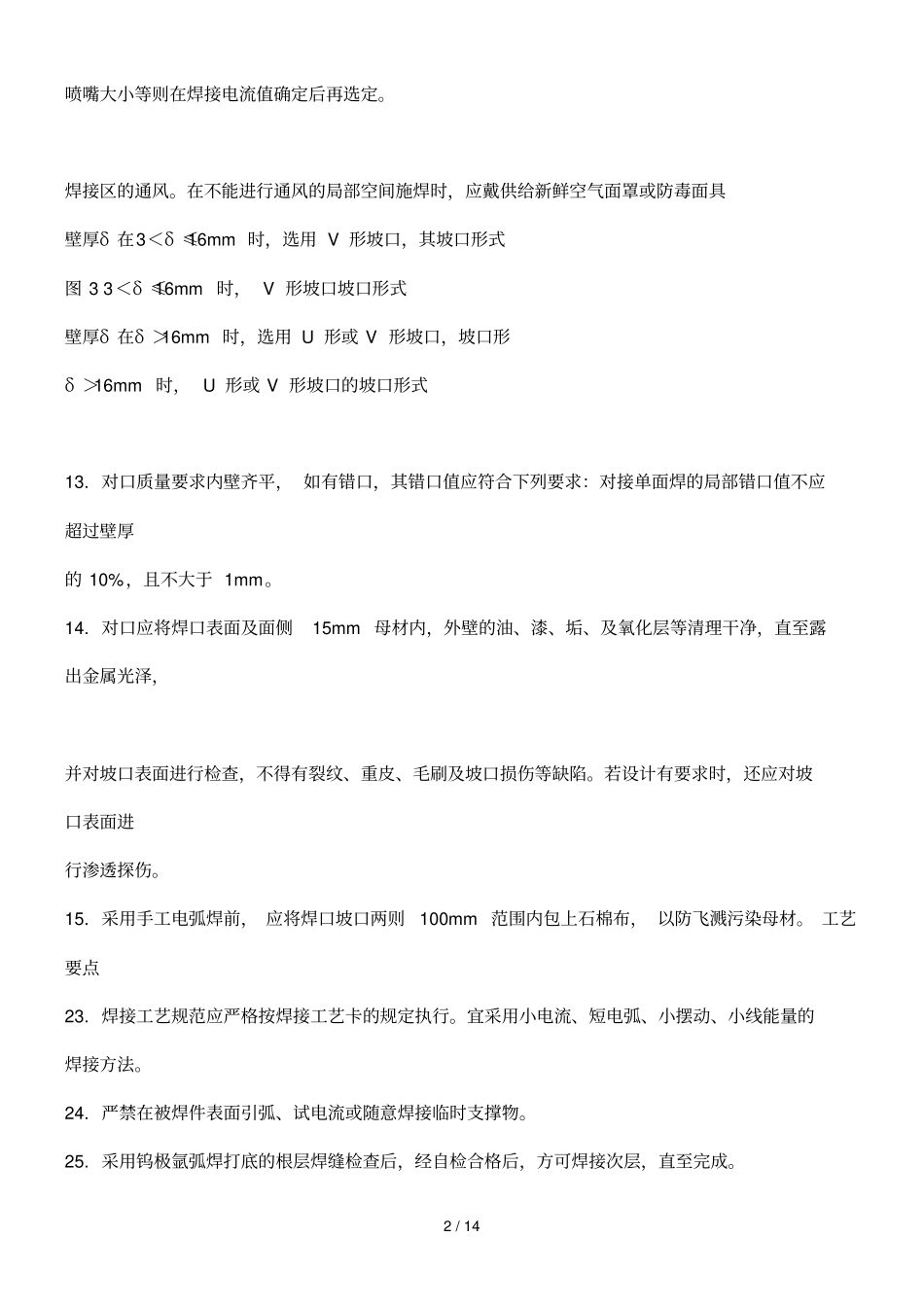

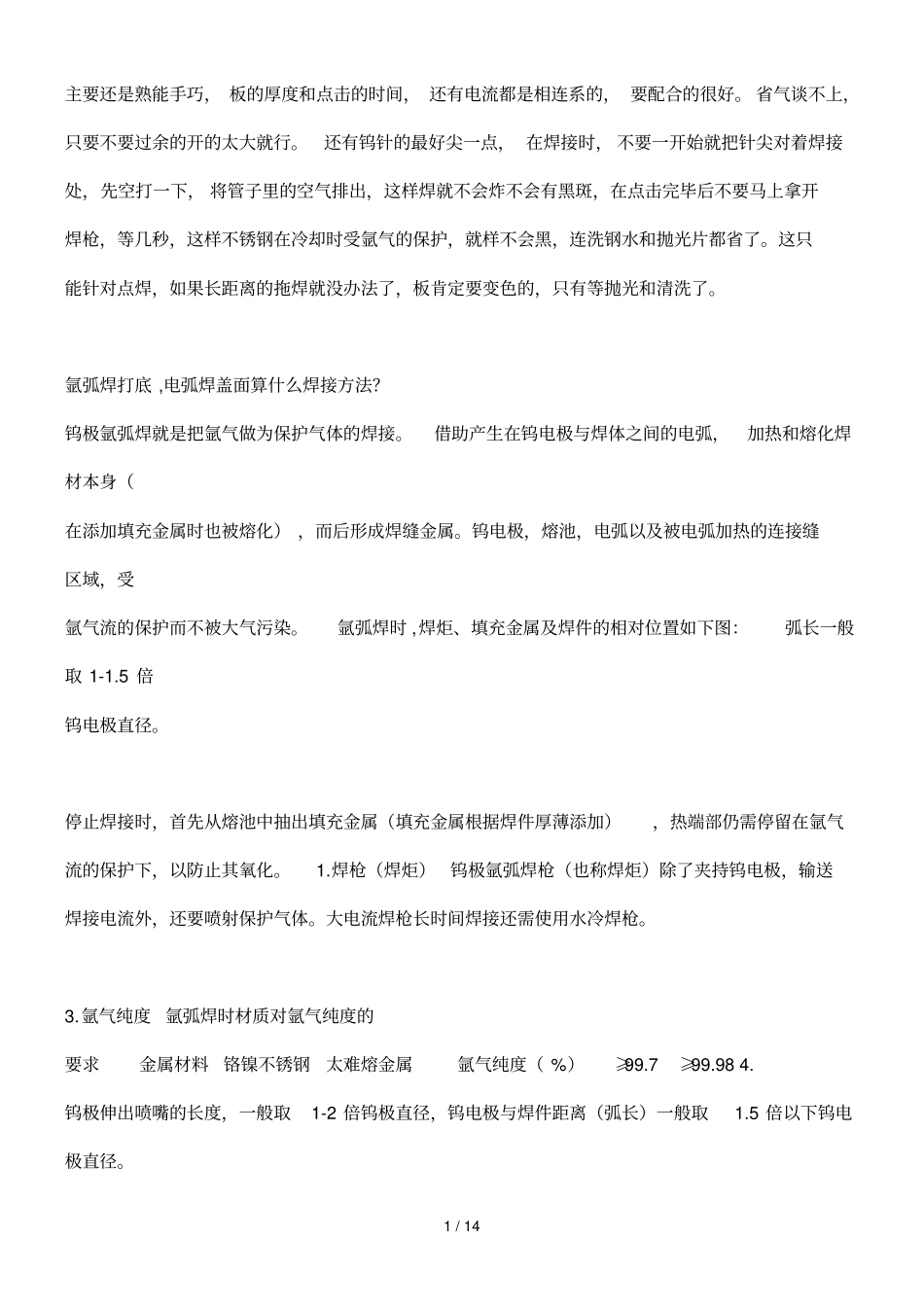

1 / 14 主要还是熟能手巧， 板的厚度和点击的时间， 还有电流都是相连系的， 要配合的很好。 省气谈不上，只要不要过余的开的太大就行。还有钨针的最好尖一点， 在焊接时， 不要一开始就把针尖对着焊接处，先空打一下， 将管子里的空气排出，这样焊就不会炸不会有黑斑，在点击完毕后不要马上拿开焊枪，等几秒，这样不锈钢在冷却时受氩气的保护，就样不会黑，连洗钢水和抛光片都省了。这只能针对点焊，如果长距离的拖焊就没办法了，板肯定要变色的，只有等抛光和清洗了。氩弧焊打底 ,电弧焊盖面算什么焊接方法？钨极氩弧焊就是把氩气做为保护气体的焊接。借助产生在钨电极与焊体之间的电弧，加热和熔化焊材本身（在添加填充金属时也被熔化） ，而后形成焊缝金属。钨电极，熔池，电弧以及被电弧加热的连接缝区域，受氩气流的保护而不被大气污染。氩弧焊时 ,焊炬、填充金属及焊件的相对位置如下图：弧长一般取 1-1.5 倍钨电极直径。停止焊接时，首先从熔池中抽出填充金属（填充金属根据焊件厚薄添加），热端部仍需停留在氩气流的保护下，以防止其氧化。1.焊枪（焊炬）钨极氩弧焊枪（也称焊炬）除了夹持钨电极，输送焊接电流外，还要喷射保护气体。大电流焊枪长时间焊接还需使用水冷焊枪。3.氩气纯度氩弧焊时材质对氩气纯度的要求金属材料铬镍不锈钢太难熔金属氩气纯度（ %）≥99.7 ≥99.98 4. 钨极伸出喷嘴的长度，一般取1-2 倍钨极直径，钨电极与焊件距离（弧长）一般取1.5 倍以下钨电极直径。2 / 14 喷嘴大小等则在焊接电流值确定后再选定。焊接区的通风。在不能进行通风的局部空间施焊时，应戴供给新鲜空气面罩或防毒面具壁厚δ 在3＜δ ≤16mm 时，选用 V 形坡口，其坡口形式图 3 3＜δ ≤16mm 时， V 形坡口坡口形式壁厚δ 在δ ＞16mm 时，选用 U 形或 V 形坡口，坡口形δ ＞16mm 时， U 形或 V 形坡口的坡口形式13. 对口质量要求内壁齐平， 如有错口，其错口值应符合下列要求：对接单面焊的局部错口值不应超过壁厚的 10%，且不大于 1mm。14. 对口应将焊口表面及面侧15mm 母材内，外壁的油、漆、垢、及氧化层等清理干净，直至露出金属光泽，并对坡口表面进行检查，不得有裂纹、重皮、毛刷及坡口损伤等缺陷。若设计有要求时，还应对坡口表面进行渗透探伤。15. 采用手工电弧焊前， 应将焊口坡口两则100mm 范围内包上石棉布， 以防飞溅污染母材。 工艺要点23. 焊接工艺规范应严格按焊...
