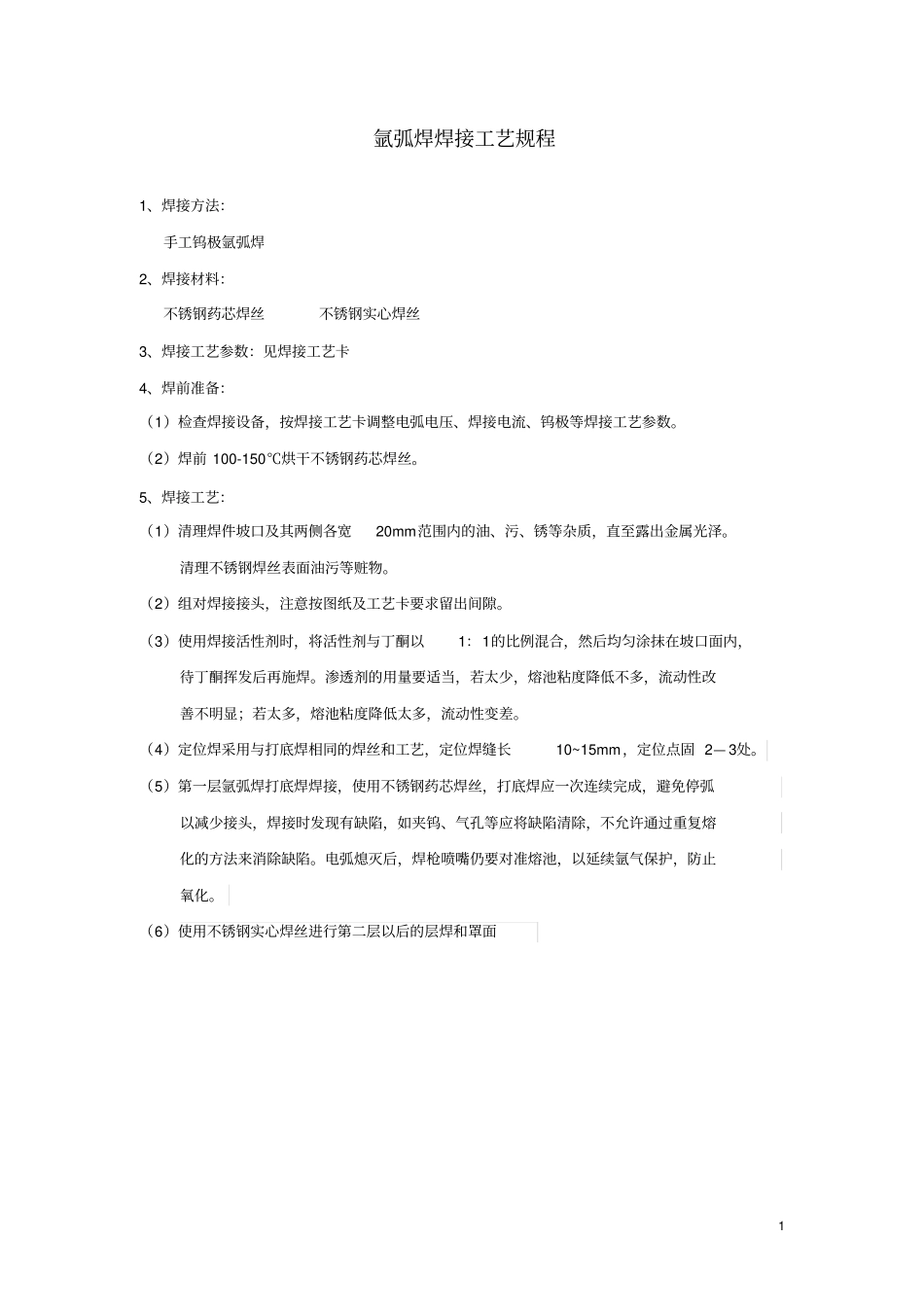

1 氩弧焊焊接工艺规程1、焊接方法：手工钨极氩弧焊2、焊接材料：不锈钢药芯焊丝不锈钢实心焊丝3、焊接工艺参数：见焊接工艺卡4、焊前准备：（1）检查焊接设备，按焊接工艺卡调整电弧电压、焊接电流、钨极等焊接工艺参数。（2）焊前 100-150℃烘干不锈钢药芯焊丝。5、焊接工艺：（1）清理焊件坡口及其两侧各宽20mm范围内的油、污、锈等杂质，直至露出金属光泽。清理不锈钢焊丝表面油污等赃物。（2）组对焊接接头，注意按图纸及工艺卡要求留出间隙。（3）使用焊接活性剂时，将活性剂与丁酮以1：1的比例混合，然后均匀涂抹在坡口面内，待丁酮挥发后再施焊。渗透剂的用量要适当，若太少，熔池粘度降低不多，流动性改善不明显；若太多，熔池粘度降低太多，流动性变差。（4）定位焊采用与打底焊相同的焊丝和工艺，定位焊缝长10~15mm，定位点固 2— 3处。（5）第一层氩弧焊打底焊焊接，使用不锈钢药芯焊丝，打底焊应一次连续完成，避免停弧以减少接头，焊接时发现有缺陷，如夹钨、气孔等应将缺陷清除，不允许通过重复熔化的方法来消除缺陷。电弧熄灭后，焊枪喷嘴仍要对准熔池，以延续氩气保护，防止氧化。（6）使用不锈钢实心焊丝进行第二层以后的层焊和罩面2 射线检测工艺规程1. 主题内容与适用范围本规程规定了焊缝射线人员具备的资格、所用器材、检测工艺和验收标准等内容。本规程依据JB/T4730-2005 的要求编写。适用于本公司P≥10Mpa产品的对接焊接接头的X射线 AB级检测技术。满足《压力容器安全技术监察规程》、 GB150的要求。检测工艺卡内容是本规程的补充, 由Ⅱ级人员按本规程等要求编写, 其参数规定的更具体。2. 引用标准、法规JB/T4730 －2005《承压设备无损检测》GB150-1998《钢制压力容器》GB18871－2002《电离辐射防护及辐射源安全基本标准》GB16357-1996《工业 X 射线探伤放射卫生放护标准》JB/T7902 《线型象质计》《特种设备无损检测人员考核与监督管理规则》《压力容器安全技术监察规程》. 3. 一般要求3.1 射线检测人员必须经过技术培训，按《特种设备无损检测人员考核与监督管理规则》考核并取得与其工作相适应的资格证书。3.1.1 检测人员应每年检查一次视力，校正视力≮1.0 。评片人员还应辨别出400mm距离处高0.5mm、间距 0.5mm的一组印刷字母。3.2 辐射防护射线防护应符合GB18871、 GB16357的有关规定。3.3 胶片和增感屏3.3.1 胶片：在满足灵敏度要求的情况下，一般X 射线选用 T3或 T2型胶片。3.3.2 增...
