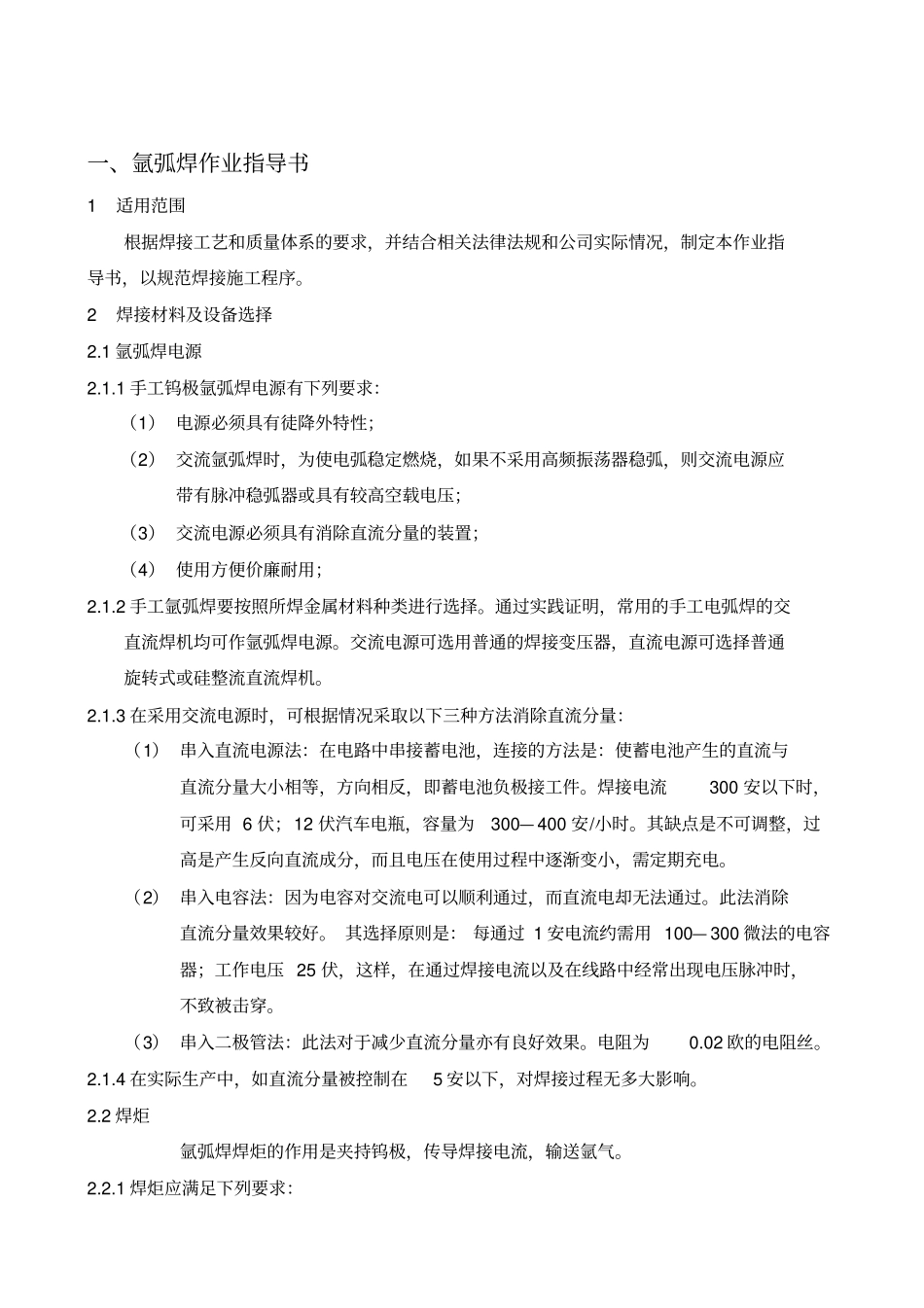

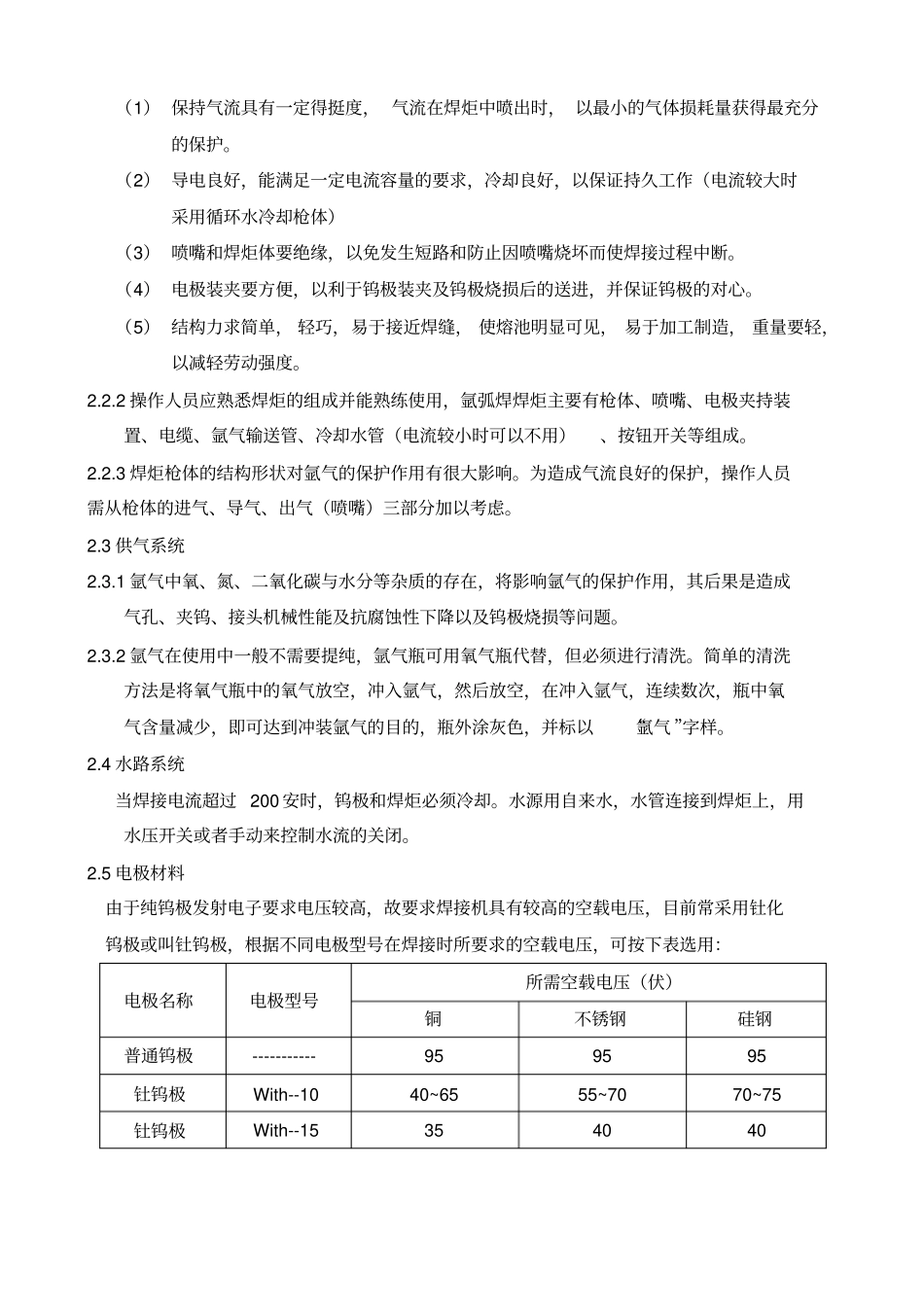

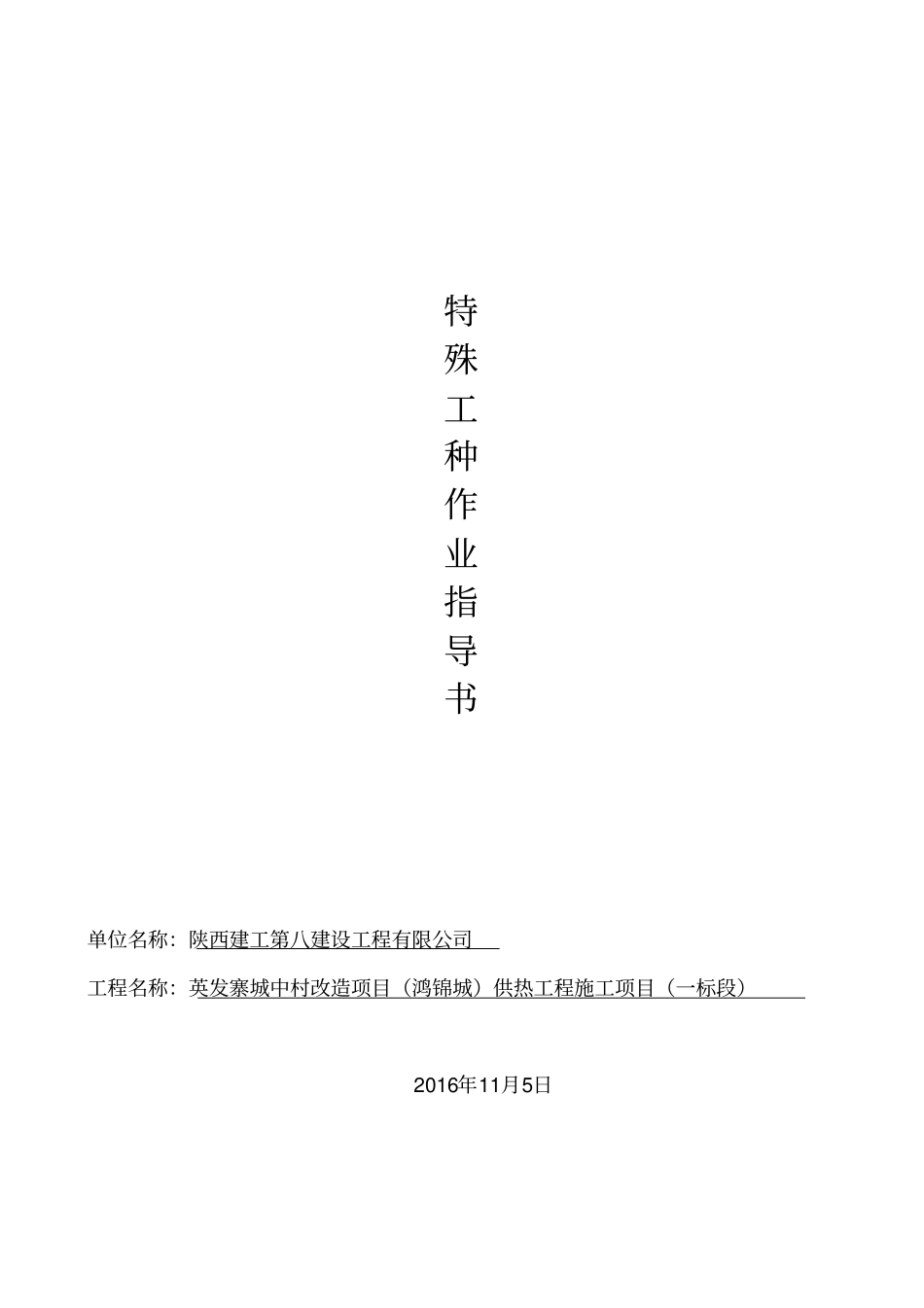

特殊工种作业指导书单位名称：陕西建工第八建设工程有限公司工程名称：英发寨城中村改造项目（鸿锦城）供热工程施工项目（一标段）2016年11月5日一、氩弧焊作业指导书1 适用范围根据焊接工艺和质量体系的要求，并结合相关法律法规和公司实际情况，制定本作业指导书，以规范焊接施工程序。2 焊接材料及设备选择2.1 氩弧焊电源2.1.1 手工钨极氩弧焊电源有下列要求：（1） 电源必须具有徒降外特性；（2） 交流氩弧焊时，为使电弧稳定燃烧，如果不采用高频振荡器稳弧，则交流电源应带有脉冲稳弧器或具有较高空载电压；（3） 交流电源必须具有消除直流分量的装置；（4） 使用方便价廉耐用；2.1.2 手工氩弧焊要按照所焊金属材料种类进行选择。通过实践证明，常用的手工电弧焊的交直流焊机均可作氩弧焊电源。交流电源可选用普通的焊接变压器，直流电源可选择普通旋转式或硅整流直流焊机。2.1.3 在采用交流电源时，可根据情况采取以下三种方法消除直流分量：（1） 串入直流电源法：在电路中串接蓄电池，连接的方法是：使蓄电池产生的直流与直流分量大小相等，方向相反，即蓄电池负极接工件。焊接电流300 安以下时，可采用 6 伏；12 伏汽车电瓶，容量为300— 400 安/小时。其缺点是不可调整，过高是产生反向直流成分，而且电压在使用过程中逐渐变小，需定期充电。（2） 串入电容法：因为电容对交流电可以顺利通过，而直流电却无法通过。此法消除直流分量效果较好。 其选择原则是： 每通过 1 安电流约需用 100— 300 微法的电容器；工作电压 25 伏，这样，在通过焊接电流以及在线路中经常出现电压脉冲时，不致被击穿。（3） 串入二极管法：此法对于减少直流分量亦有良好效果。电阻为0.02 欧的电阻丝。2.1.4 在实际生产中，如直流分量被控制在5 安以下，对焊接过程无多大影响。2.2 焊炬氩弧焊焊炬的作用是夹持钨极，传导焊接电流，输送氩气。2.2.1 焊炬应满足下列要求：（1） 保持气流具有一定得挺度， 气流在焊炬中喷出时， 以最小的气体损耗量获得最充分的保护。（2） 导电良好，能满足一定电流容量的要求，冷却良好，以保证持久工作（电流较大时采用循环水冷却枪体）（3） 喷嘴和焊炬体要绝缘，以免发生短路和防止因喷嘴烧坏而使焊接过程中断。（4） 电极装夹要方便，以利于钨极装夹及钨极烧损后的送进，并保证钨极的对心。（5） 结构力求简单， 轻巧，易于接近焊缝， 使熔池明显可见， 易于加工制造， 重量要...
