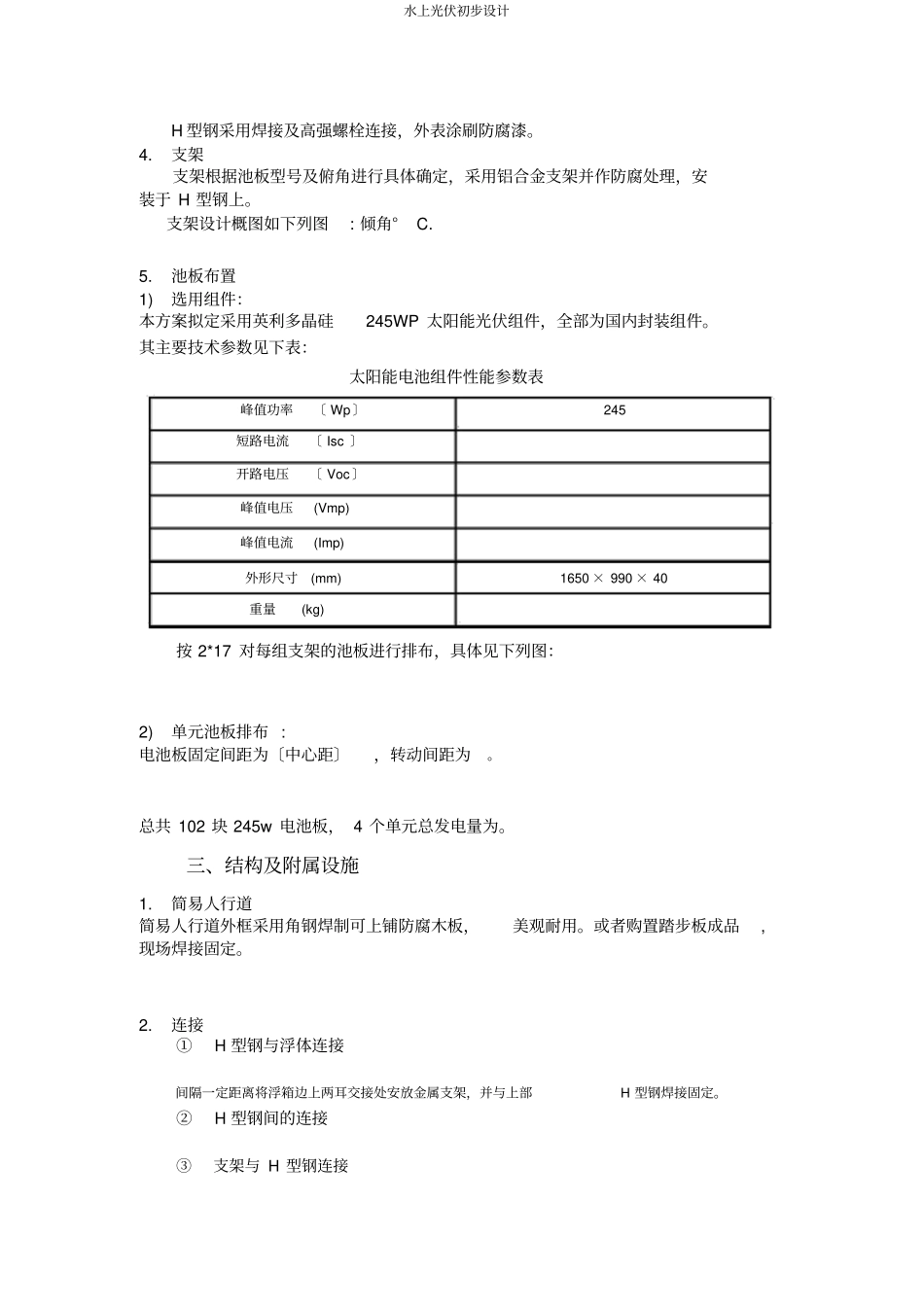

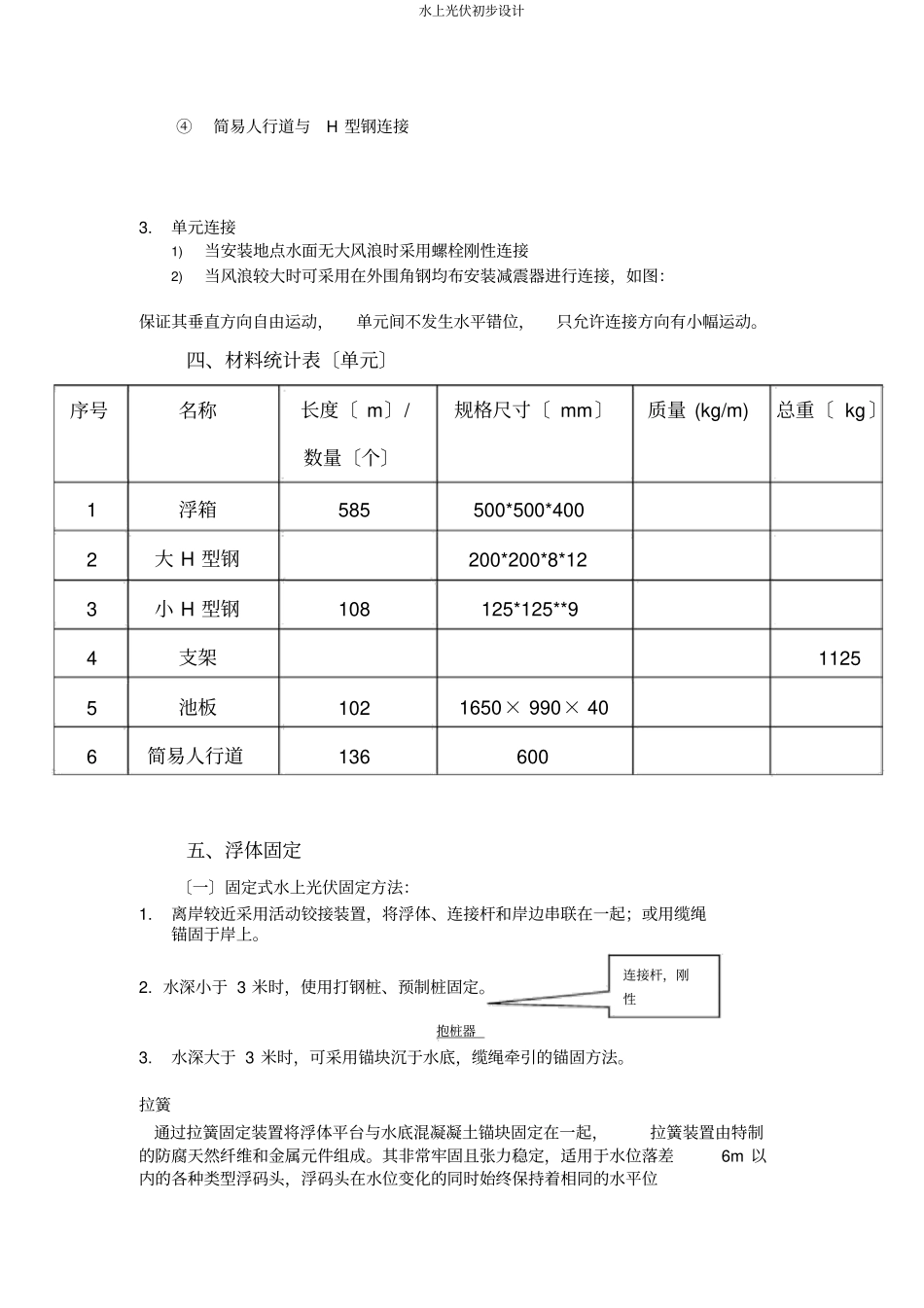

水上光伏初步设计水上光伏电站方案〔土建〕一、方案说明1.浮体的选择:由于现在的时间紧张,如考虑到使用年限、维护及本钱等多方面的因素。对浮体进行相应的设计及施工等难度较高,短期内无法完成。故现不考虑其他方面问题,只为对上部电气局部的关键技术进行验证,那么浮体采用沿海地区以广泛应用的成品浮筒作为主材料。2.受力计算:由于本公司现有的能力无法对水面上浮体各种连接材料的受力进行相应的计算,所以具体选用的材料强度、尺寸等无法确定,需与外部其他公司取得相应的配合。〔此方案未经受力计算〕。3.施工方面:由于水上光伏电站的施工,在本公司乃至于国内无任何可参考的经验,现需工程中心、工程技术部及系统设计部等部门的帮助,提出可行的意见、想法及指导,以便能顺利的完成此项工作。4.安装地理位置:现方案以山东济宁市为拟建位置进行进行相应计算二、浮体及支撑设计方案1.浮体 :为便于在岸上组装、吊运浮体,现将 100kw 面积均分为 4 个单元,根本每个单元尺寸为 20m×20m,根据实际安装地点尺寸会相应调整。浮体结构:预制塑料浮箱+工字钢整体底座将 100kw 面积均分为 4 个单元2.浮箱一般尺寸为 500*500*400mm 〔长 * 宽* 高〕,每平方米由 4 个浮筒组成,每平方米负载为 350kg 。浮筒优点:①浮筒的正常工作环境在-60℃到 80℃②浮筒具有抗冻性、紫外线、汽油、油污、咸水、贝类侵蚀等特性③环保科技产品、零污染、不破坏环境④一次成型无缝、耐用防渗水结构⑤符合 Hunt 吸水试验⑥结实、抗冲击力强⑦既能快速安装且平安可靠⑧正常使用寿命为 15 年以上3.H 型钢钢梁底座现拟采用 H 型钢为:大 H 型钢:如图中蓝色所示,规格为 200*200*8*12mm( 质量 m) 小 H 型钢:如图中青色所示,规格为125*125**9mm( 质量 m) 水上光伏初步设计H 型钢采用焊接及高强螺栓连接,外表涂刷防腐漆。4.支架支架根据池板型号及俯角进行具体确定,采用铝合金支架并作防腐处理,安装于 H 型钢上。支架设计概图如下列图 : 倾角° C. 5.池板布置1)选用组件:本方案拟定采用英利多晶硅245WP 太阳能光伏组件,全部为国内封装组件。其主要技术参数见下表:太阳能电池组件性能参数表峰值功率〔 Wp 〕245 短路电流〔 Isc 〕开路电压〔 Voc 〕峰值电压(Vmp) 峰值电流(Imp) 外形尺寸 (mm) 1650 × 990 × 40 重量(kg) 按 2*17 对每组支架的池板进行排布,具体见下列图:2)单元池板排布...
