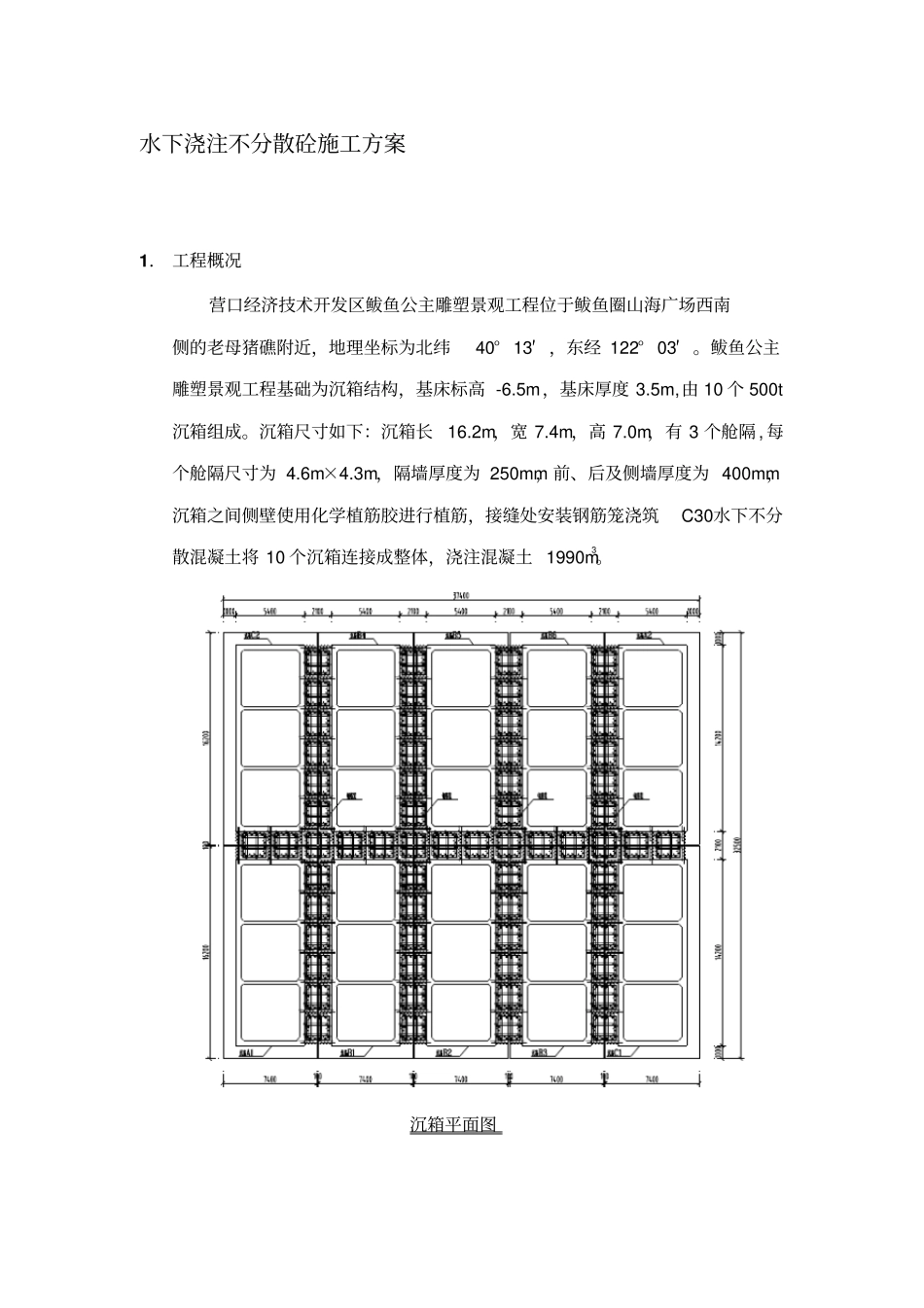

水下浇注不分散砼施工方案1． 工程概况营口经济技术开发区鲅鱼公主雕塑景观工程位于鲅鱼圈山海广场西南侧的老母猪礁附近，地理坐标为北纬40° 13′ ，东经 122° 03′ 。鲅鱼公主雕塑景观工程基础为沉箱结构，基床标高 -6.5m，基床厚度 3.5m,由 10 个 500t沉箱组成。沉箱尺寸如下：沉箱长16.2m，宽 7.4m，高 7.0m，有 3 个舱隔 , 每个舱隔尺寸为 4.6m×4.3m，隔墙厚度为 250mm，前、后及侧墙厚度为 400mm，沉箱之间侧壁使用化学植筋胶进行植筋，接缝处安装钢筋笼浇筑C30水下不分散混凝土将 10 个沉箱连接成整体，浇注混凝土 1990m3。沉箱平面图2．主要自然及水文条件2.1 风本海区常风向为 S 向，频率为 17.96%，强风向为 NNE向，频率为 12.77%，≥6 级风的频率为 13.18%，≥7 级风的频率为 5.11%。2.2 潮汐该区域潮型为不规则半日潮，涨潮延时5 小时 44 分，落潮延时6 小时 42分，落潮历时大于涨潮历时。最高高潮位： +4.75m 最低低潮位： -1.10m 平均高潮位： +2.01m 最大潮差： 4.23m 最小潮差： 0.71m 平均潮差： 2.56m 根据多年的实测资料， 潮流有明显的往复性质， 涨潮流向 NNE，落潮流向 SW，大潮流速大于小潮流速，涨潮流速大于落潮流速。2.3 设计水位设计高水位： +4.00m 设计低水位： +0.24m 极端高水位： +5.14m 极端低水位： -1.69m 2.4 波浪本海区强波向为 NNE向，频率为 9.79%，常波向为 SW向，频率为 13.18%。3．工程特点(1)该工程位于外海，无防波堤掩体，受风浪影响大。(2)水下支模板施工难度大，需要潜水员水下配合施工，受风浪影响、施工效率低，同时存在诸多安全隐患。(3) C30 水下不离散砼配合比由试验室设计试验符合要求后进行施工。4．施工工艺和技术措施水下浇注不分散混凝土在安装沉箱并沉箱箱内填料完成后进行。由于沉箱安装存在偏差，使用通长定型6.4m×2.3m 模板水下支模施工难度大，且模板止浆困难，拌和船每次浇注能力有限， 因此采取分三层支模三层浇注施工工艺，模板设计单片尺寸 2.2m×2.3m。主要工序包括C30 水下不分散混凝土配合比设计、水下拆模支第一步模板钢筋笼制作绑扎及安装、水下支模、C30 水下不分散混凝土浇筑等几道工序。施工工艺流程图如下：4.1 C30 水下不分散砼配合比设计4.1.1 原材料使用如下：(1)水泥：采用大连海鸥牌普通硅酸盐水泥，强度等级42.5R。(2)细骨料：采用九寨产的河砂。(3)粗骨料：采用槐树房产的...
