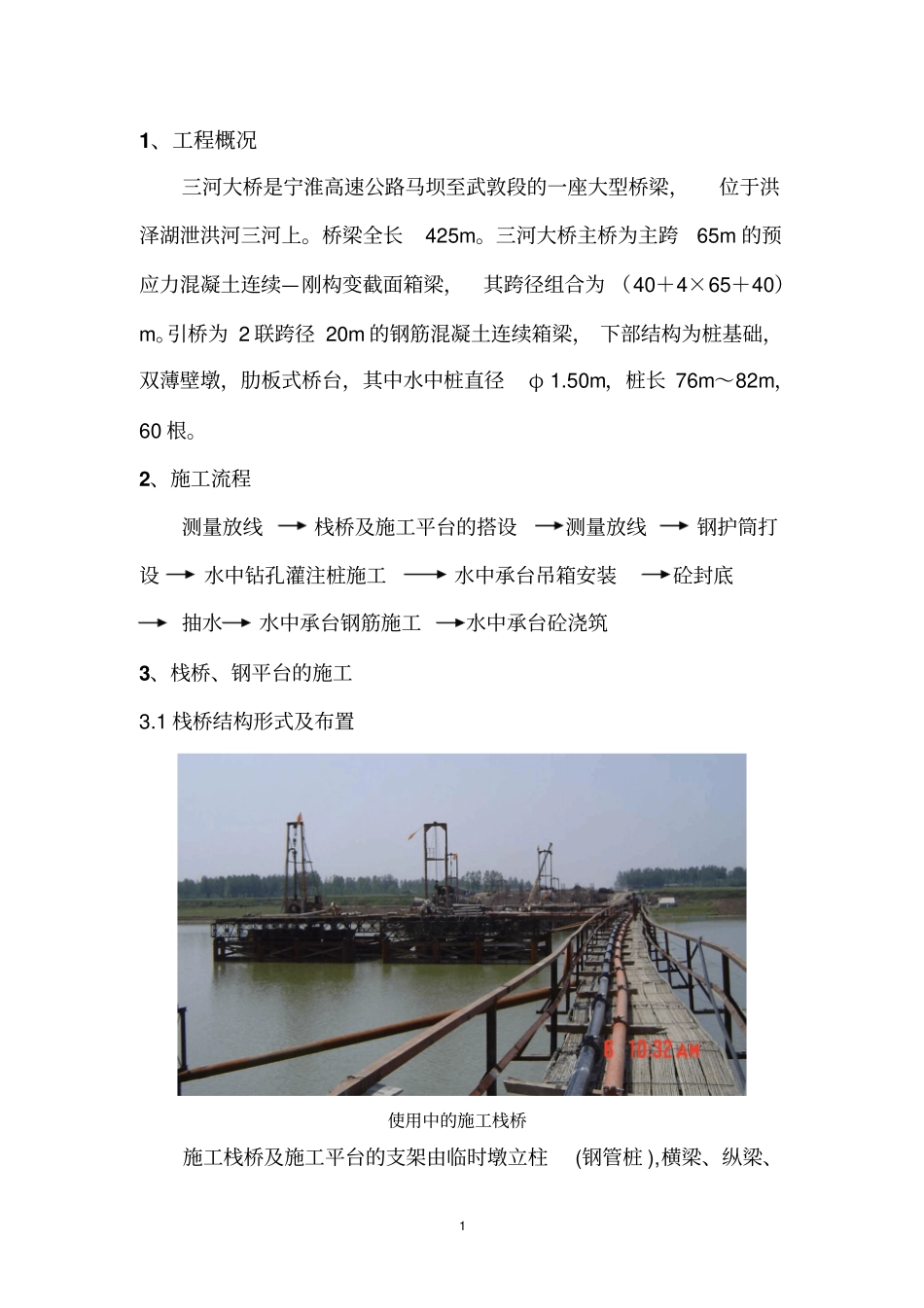

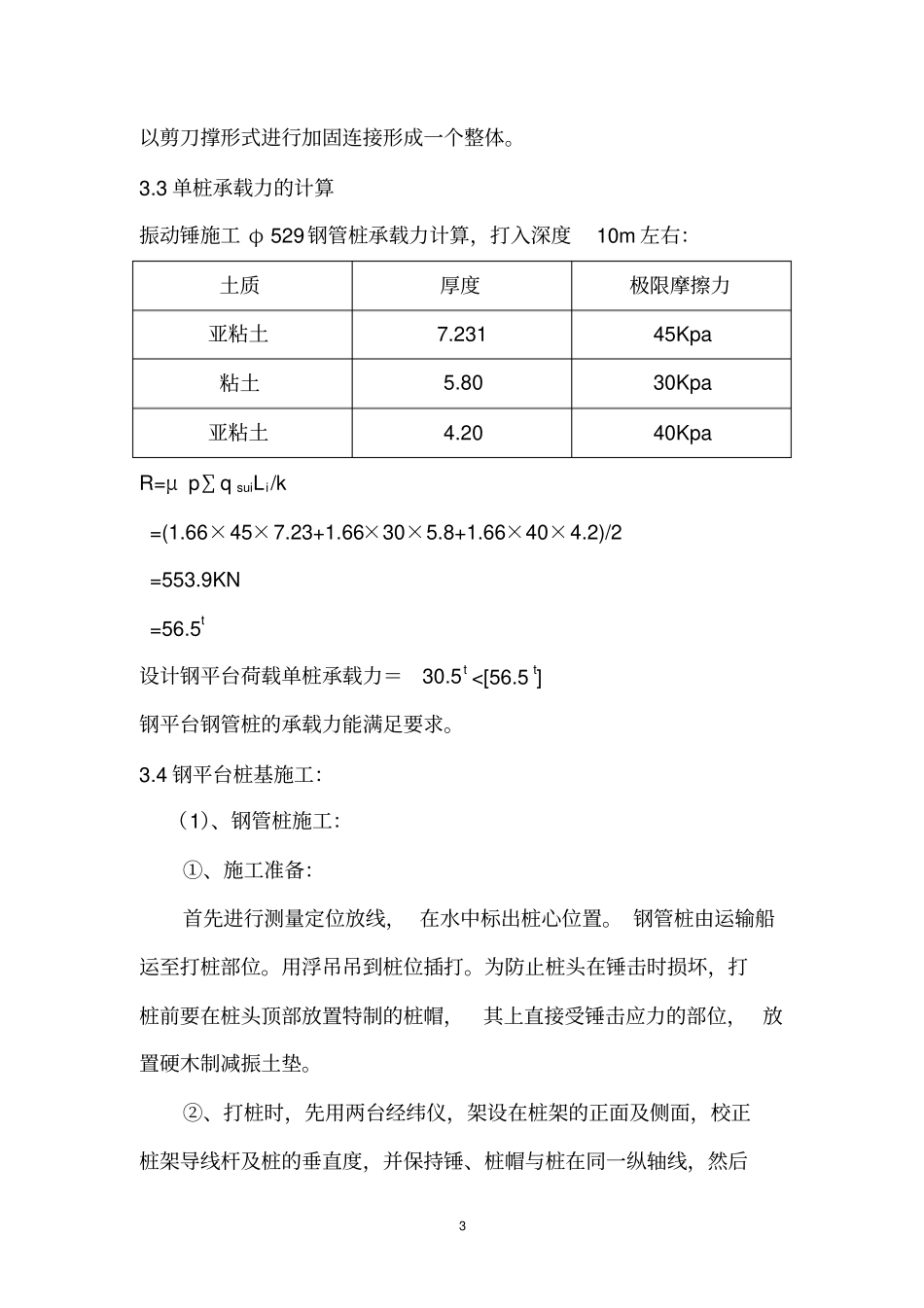

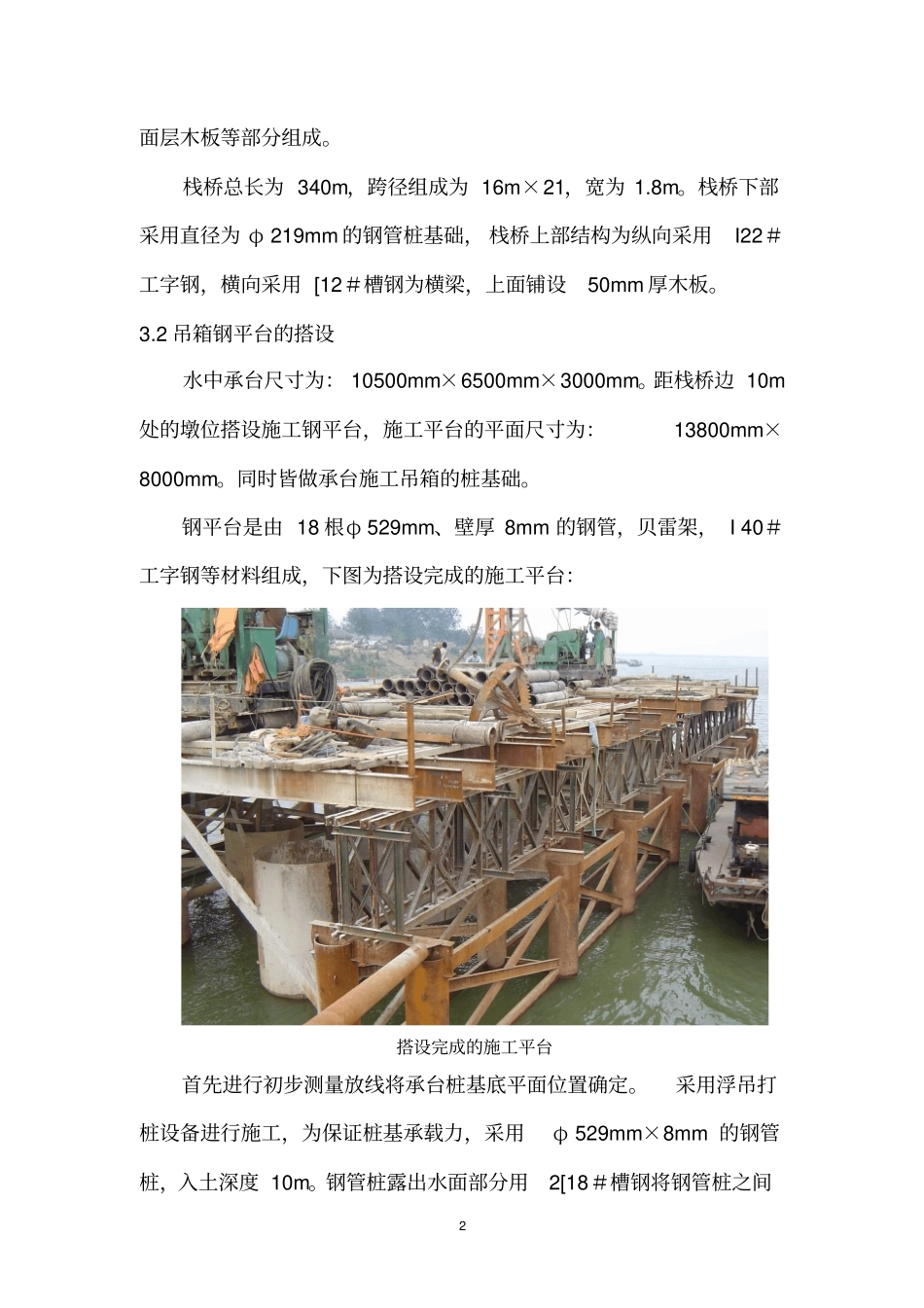

1 1、工程概况三河大桥是宁淮高速公路马坝至武敦段的一座大型桥梁，位于洪泽湖泄洪河三河上。桥梁全长425m。三河大桥主桥为主跨65m 的预应力混凝土连续—刚构变截面箱梁，其跨径组合为 （40＋4×65＋40）m。引桥为 2 联跨径 20m 的钢筋混凝土连续箱梁， 下部结构为桩基础，双薄壁墩，肋板式桥台，其中水中桩直径φ 1.50m，桩长 76m～82m，60 根。2、施工流程测量放线栈桥及施工平台的搭设测量放线钢护筒打设水中钻孔灌注桩施工水中承台吊箱安装砼封底抽水水中承台钢筋施工水中承台砼浇筑3、栈桥、钢平台的施工3.1 栈桥结构形式及布置使用中的施工栈桥施工栈桥及施工平台的支架由临时墩立柱(钢管桩 ),横梁、纵梁、2 面层木板等部分组成。栈桥总长为 340m，跨径组成为 16m×21，宽为 1.8m。栈桥下部采用直径为 φ 219mm 的钢管桩基础， 栈桥上部结构为纵向采用I22＃工字钢，横向采用 [12＃槽钢为横梁，上面铺设50mm 厚木板。3.2 吊箱钢平台的搭设水中承台尺寸为： 10500mm×6500mm×3000mm。距栈桥边 10m处的墩位搭设施工钢平台，施工平台的平面尺寸为：13800mm×8000mm。同时皆做承台施工吊箱的桩基础。钢平台是由 18 根φ 529mm、壁厚 8mm 的钢管，贝雷架， I 40＃工字钢等材料组成，下图为搭设完成的施工平台：搭设完成的施工平台首先进行初步测量放线将承台桩基底平面位置确定。采用浮吊打桩设备进行施工，为保证桩基承载力，采用φ 529mm×8mm 的钢管桩，入土深度 10m。钢管桩露出水面部分用2[18＃槽钢将钢管桩之间3 以剪刀撑形式进行加固连接形成一个整体。3.3 单桩承载力的计算振动锤施工 φ 529钢管桩承载力计算，打入深度10m 左右：土质厚度极限摩擦力亚粘土7.231 45Kpa 粘土5.80 30Kpa 亚粘土4.20 40Kpa R=μ p∑q suiLi/k =(1.66×45×7.23+1.66×30×5.8+1.66×40×4.2)/2 =553.9KN =56.5t 设计钢平台荷载单桩承载力＝30.5 t <[56.5 t] 钢平台钢管桩的承载力能满足要求。3.4 钢平台桩基施工：（1）、钢管桩施工：①、施工准备：首先进行测量定位放线， 在水中标出桩心位置。 钢管桩由运输船运至打桩部位。用浮吊吊到桩位插打。为防止桩头在锤击时损坏，打桩前要在桩头顶部放置特制的桩帽，其上直接受锤击应力的部位， 放置硬木制减振土垫。②、打桩时，先用两台经纬仪，架设在桩架的正面及侧面，校正桩架导线杆及桩的垂直度，并保持锤、桩帽与桩在同一纵轴线，然后4 空打...
