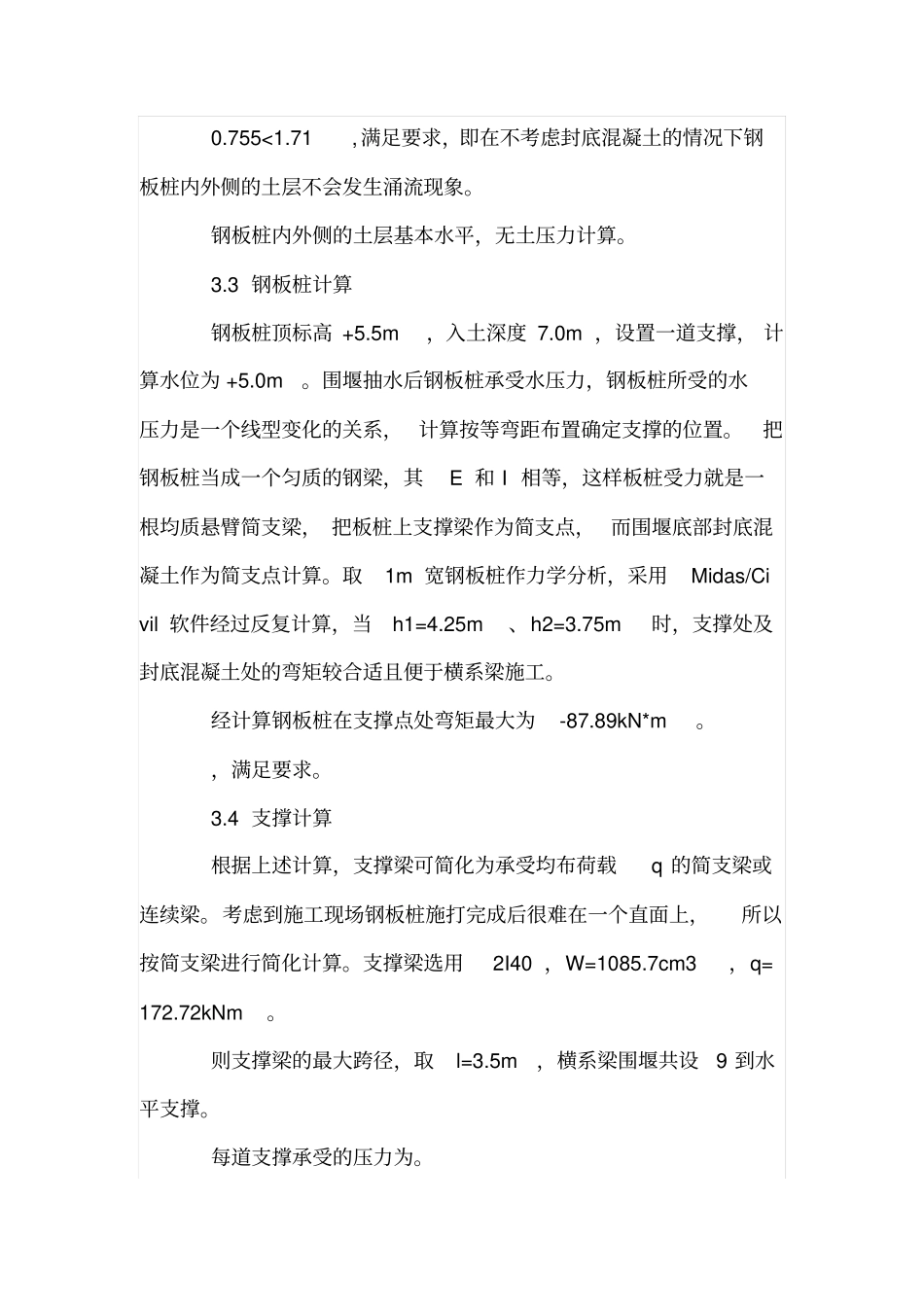

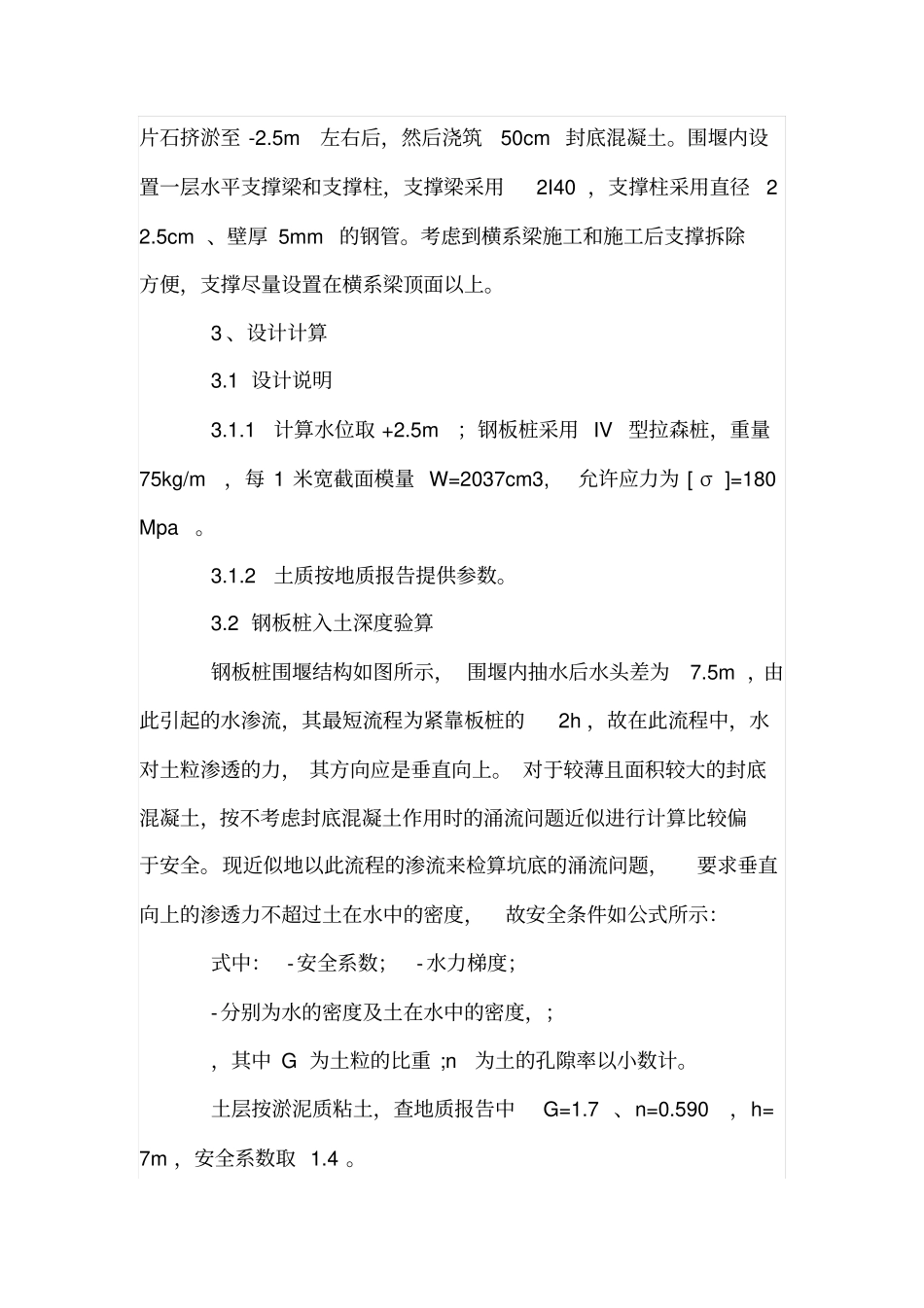

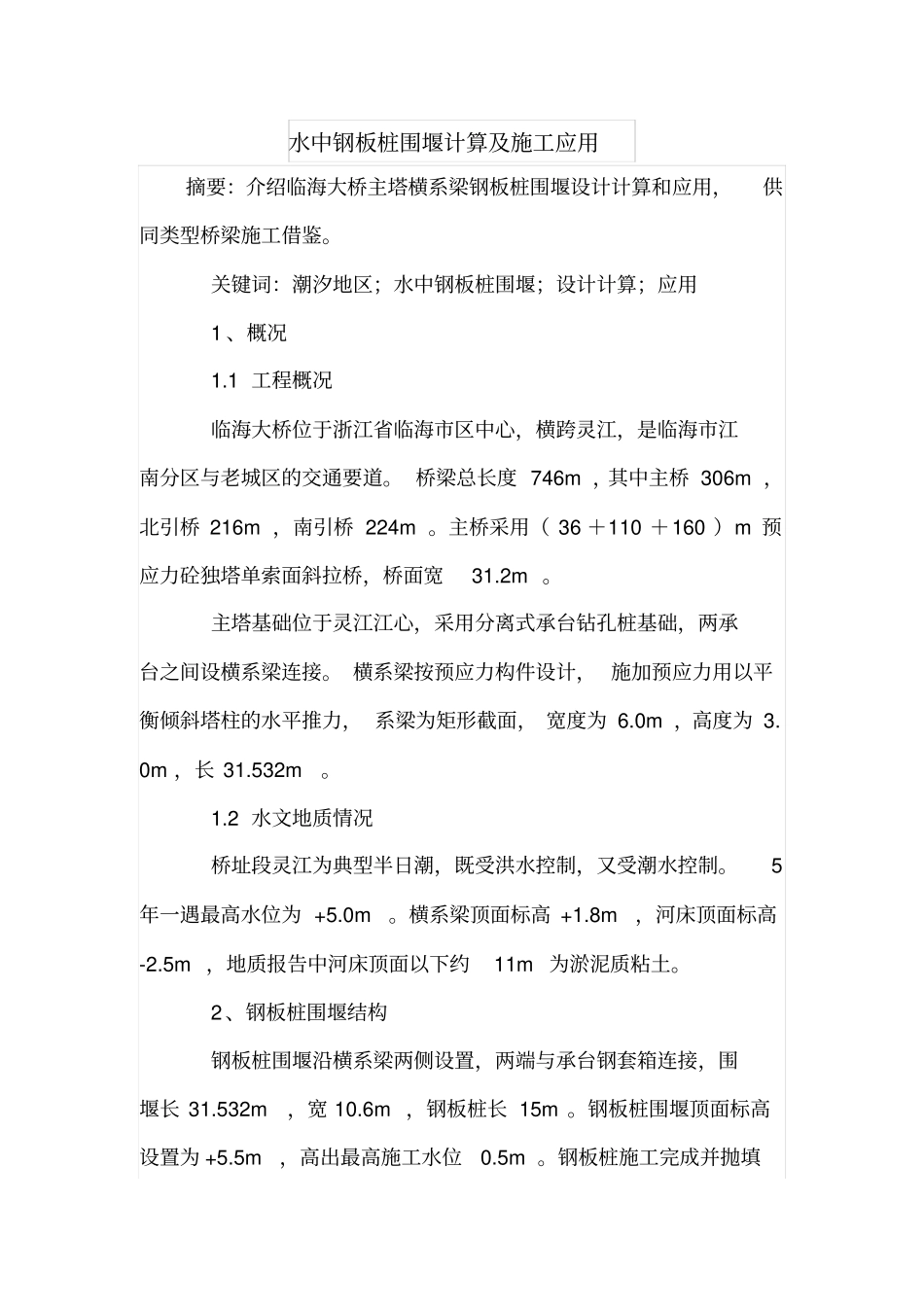

水中钢板桩围堰计算及施工应用摘要：介绍临海大桥主塔横系梁钢板桩围堰设计计算和应用，供同类型桥梁施工借鉴。关键词：潮汐地区；水中钢板桩围堰；设计计算；应用1 、概况1.1 工程概况临海大桥位于浙江省临海市区中心，横跨灵江，是临海市江南分区与老城区的交通要道。 桥梁总长度 746m ，其中主桥 306m ，北引桥 216m ，南引桥 224m 。主桥采用（ 36 ＋110 ＋160 ）m 预应力砼独塔单索面斜拉桥，桥面宽31.2m 。主塔基础位于灵江江心，采用分离式承台钻孔桩基础，两承台之间设横系梁连接。 横系梁按预应力构件设计， 施加预应力用以平衡倾斜塔柱的水平推力， 系梁为矩形截面， 宽度为 6.0m ，高度为 3.0m ，长 31.532m。1.2 水文地质情况桥址段灵江为典型半日潮，既受洪水控制，又受潮水控制。5年一遇最高水位为 +5.0m。横系梁顶面标高 +1.8m，河床顶面标高-2.5m ，地质报告中河床顶面以下约11m 为淤泥质粘土。2 、钢板桩围堰结构钢板桩围堰沿横系梁两侧设置，两端与承台钢套箱连接，围堰长 31.532m，宽 10.6m ，钢板桩长 15m 。钢板桩围堰顶面标高设置为 +5.5m，高出最高施工水位0.5m 。钢板桩施工完成并抛填片石挤淤至 -2.5m左右后，然后浇筑50cm 封底混凝土。围堰内设置一层水平支撑梁和支撑柱，支撑梁采用2I40 ，支撑柱采用直径22.5cm 、壁厚 5mm 的钢管。考虑到横系梁施工和施工后支撑拆除方便，支撑尽量设置在横系梁顶面以上。3 、设计计算3.1 设计说明3.1.1计算水位取 +2.5m；钢板桩采用 IV 型拉森桩，重量75kg/m，每 1 米宽截面模量 W=2037cm3,允许应力为 [ σ ]=180Mpa 。3.1.2土质按地质报告提供参数。3.2 钢板桩入土深度验算钢板桩围堰结构如图所示， 围堰内抽水后水头差为7.5m ，由此引起的水渗流，其最短流程为紧靠板桩的2h ，故在此流程中，水对土粒渗透的力， 其方向应是垂直向上。 对于较薄且面积较大的封底混凝土，按不考虑封底混凝土作用时的涌流问题近似进行计算比较偏于安全。现近似地以此流程的渗流来检算坑底的涌流问题，要求垂直向上的渗透力不超过土在水中的密度，故安全条件如公式所示：式中： -安全系数；-水力梯度；-分别为水的密度及土在水中的密度，；，其中 G 为土粒的比重 ;n 为土的孔隙率以小数计。土层按淤泥质粘土，查地质报告中G=1.7 、n=0.590，h=7m ，安全系数取 1.4 。0.755<1.71 , 满足要求，即在不考虑封底混凝土的情况下钢...
