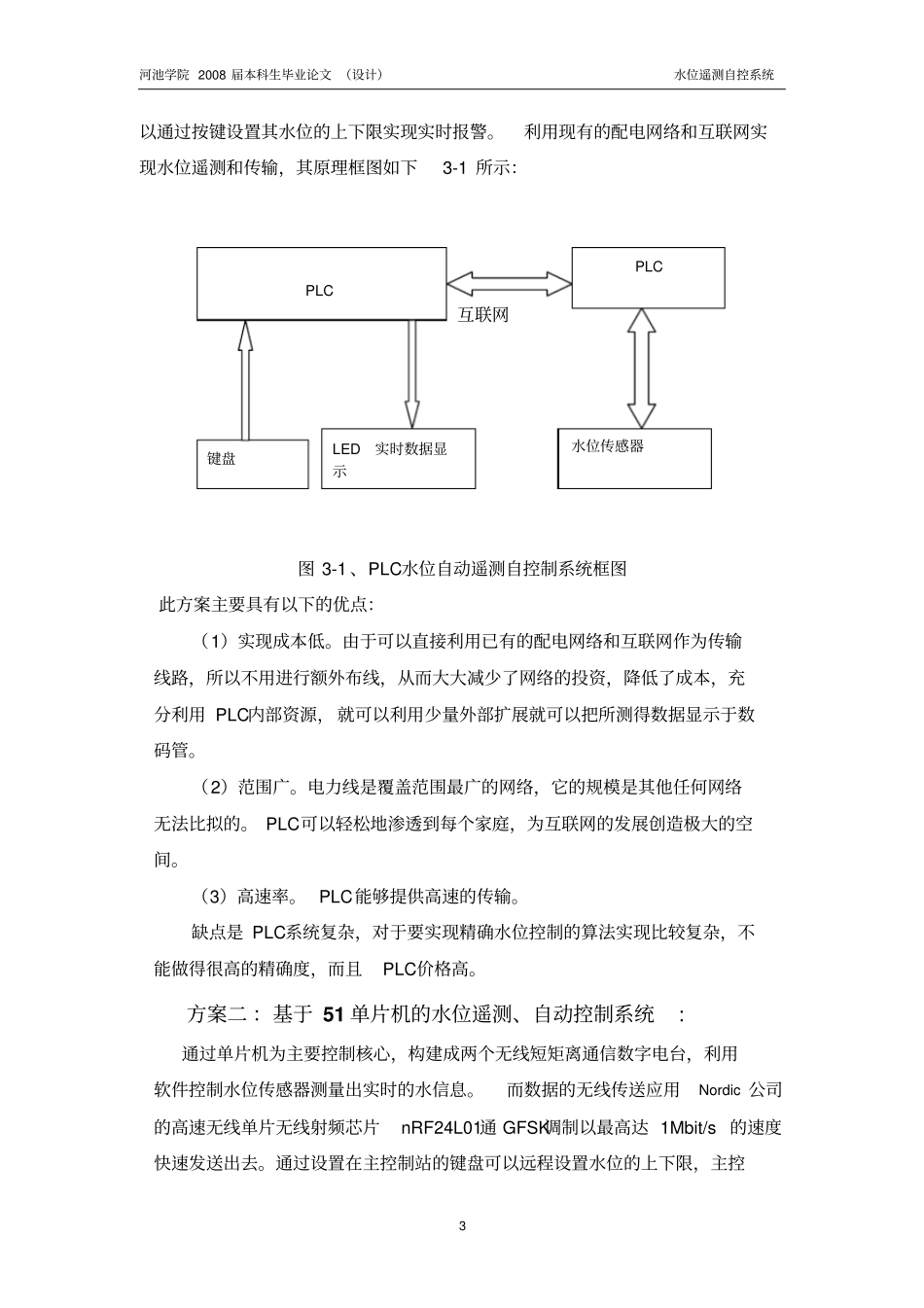

水位遥测自控系统资料_第3页
3/24
河池学院 2008 届本科生毕业论文 (设计)水位遥测自控系统1 水位遥测自控系统[ 摘要] 本系统以 51 单片机系列的STC12C5406AD单片机为主控单元,通过液压传感器和无线通信实现液位实时数据的检测和自动控制。系统分主控站与测控站,通过主控站的键盘可以实现对测控站的水位上下限的控制和显示。主控站与测控站之间的无线实时数据传输的解决方案采用广泛应用于无线通信的SMD 技术。从测控站传送过来的数据通过人性化人机交换界面 LED显示器件实现数据的实时数据显示。本系统通过单片机串口与电脑串口的通讯功能和利用互联网可以实现对水库水量的远程测量与自动控制,这对江河水位的实时监控非常实用。系统利用功能强大的C 语言开发,并在软硬件设计中分别使用了Protel 99se 、keilC51开发平台。结果表明,该系统具有有性价比高、操作简便、可视化操作等优点. 关键字: 51 单片机, TDL9912 ,TDL9921 , 声表谐振器1 绪论在工农业生产过程中经常需要对水位进行测量和控制。但是,在一般的情况下 。往往需要测量的水池或水塔和控制室都有相当长的距离,常常需要架设上百到近千米的输电和控制线路,十分麻烦和费用大。给测量和控制带来了极大的不方便。 本系统设计了一种利用单片机的无线测量和自动控制系统。不需要架设电缆。而且可以实现水位的远程自动控制和遥测,对于工业和生产生活非常实用。1.1 选题背景与意义随着无线通信技术的发展,遥测及遥控技术已经深入人们的生活与工作当中,在工业与生活中水位的测量与控制是经常要测控的一个因素。仪器自动一体化,短距离无线抄表技术已经成为下一代无线技术发展的一个重要分支。应此势要求,本设计就以一水位遥测自动控制系统,对于无线技术的研究只是作个抛砖引玉。河池学院 2008 届本科生毕业论文 (设计)水位遥测自控系统2 2、系统原理框图图 2-1、主控站(接收机)原理框图图 2-2、测控站(测量发射机)原理框图3、方案比较3.1、总体方案论证水位控制在日常生产、 生活中经常用到。 目前,常用的液位控制方案主要有以下几种:方案一:基于 PLC 的水位自动遥测自控制系统: 利用 PLC为主控制核心 , 控制水位传感器实现水位的测量与自动控制, 可51 单片机键盘TDL9921无线接收模块LED 显示器51 单片机液位变送器(传感器)TDL9912无线发送模块河池学院 2008 届本科生毕业论文 (设计)水位遥测自控系统3 以通过按键设置其水位的上下限实现实时报警。利...
