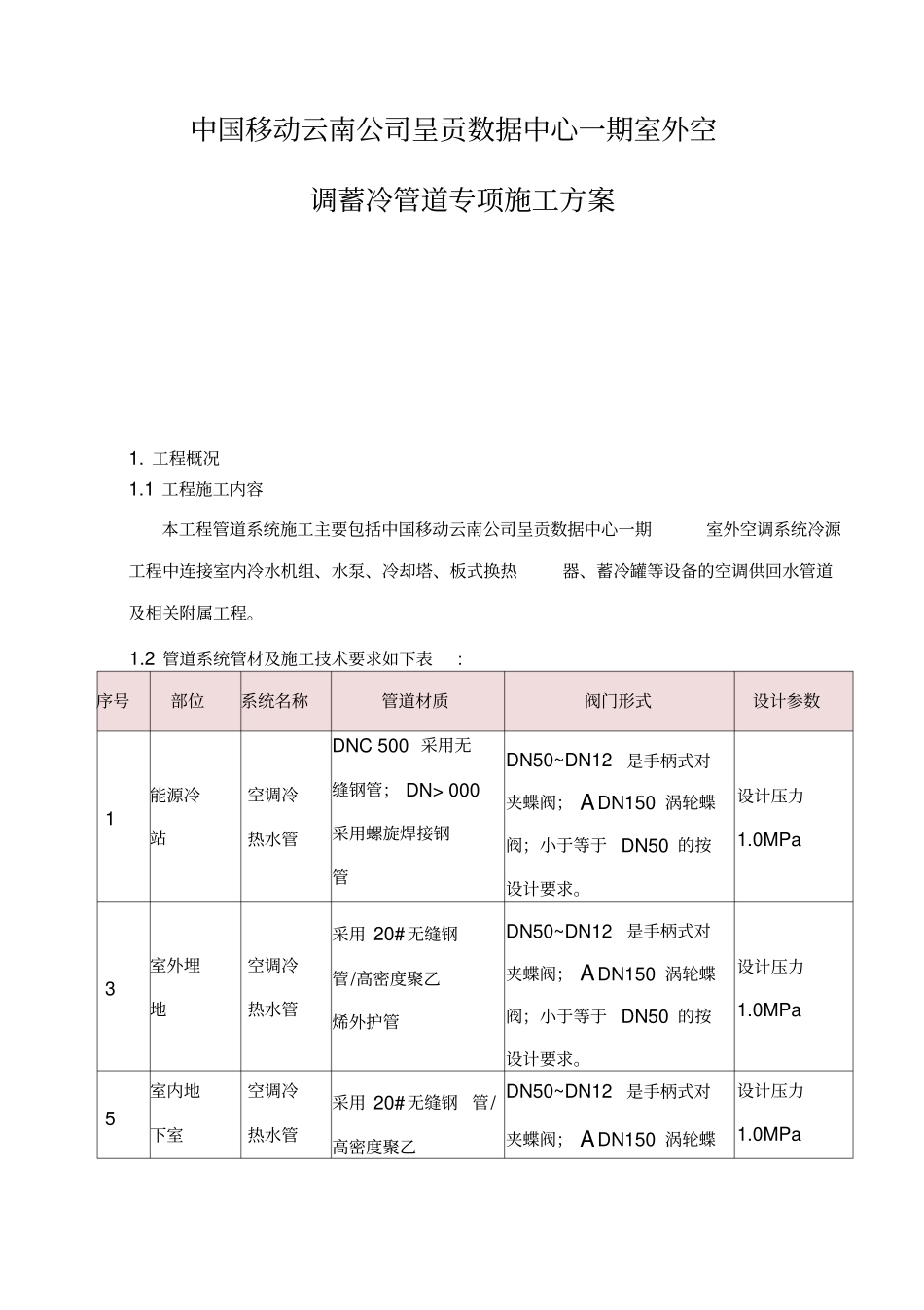

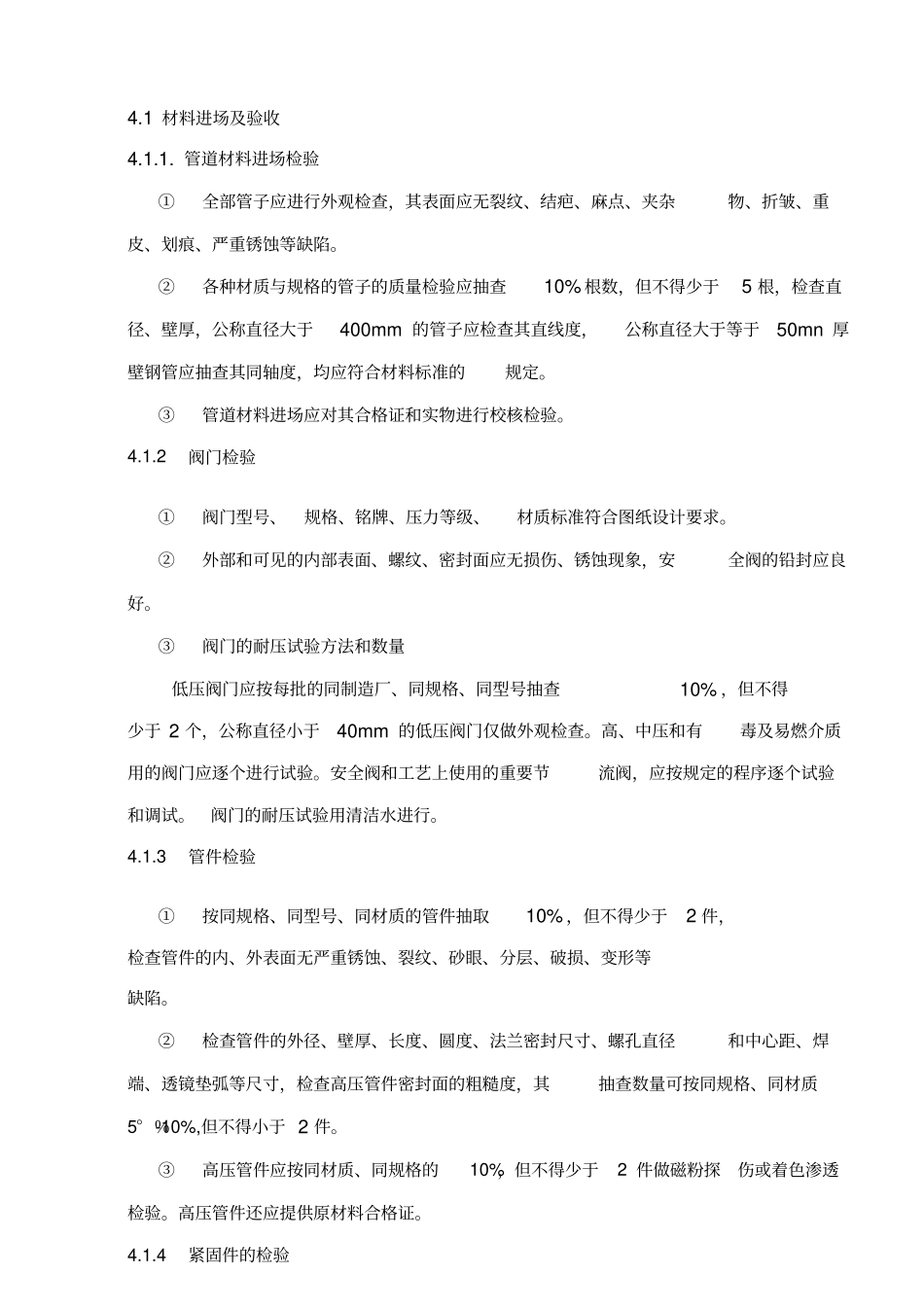

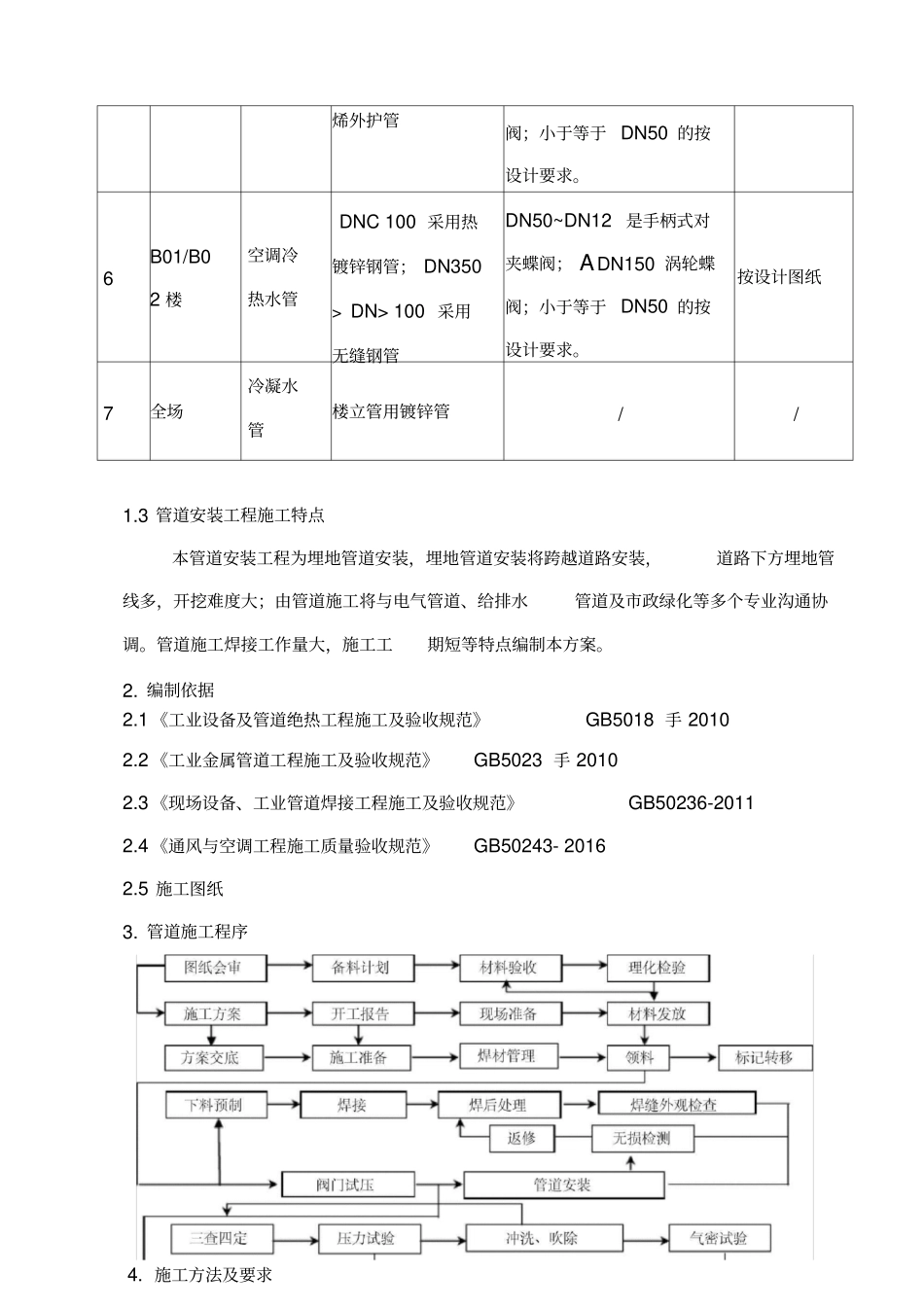

中国移动云南公司呈贡数据中心一期室外空调蓄冷管道专项施工方案1. 工程概况1.1 工程施工内容本工程管道系统施工主要包括中国移动云南公司呈贡数据中心一期室外空调系统冷源工程中连接室内冷水机组、水泵、冷却塔、板式换热器、蓄冷罐等设备的空调供回水管道及相关附属工程。1.2 管道系统管材及施工技术要求如下表: 序号部位系统名称管道材质阀门形式设计参数1能源冷站空调冷热水管DNC 500 采用无缝钢管； DN> 000采用螺旋焊接钢管DN50~DN12是手柄式对夹蝶阀； ADN150 涡轮蝶阀；小于等于 DN50 的按设计要求。设计压力1.0MPa3室外埋地空调冷热水管采用 20# 无缝钢管/高密度聚乙烯外护管DN50~DN12是手柄式对夹蝶阀； ADN150 涡轮蝶阀；小于等于 DN50 的按设计要求。设计压力1.0MPa5室内地下室空调冷热水管采用 20# 无缝钢管/高密度聚乙DN50~DN12是手柄式对夹蝶阀； ADN150 涡轮蝶设计压力1.0MPa烯外护管阀；小于等于 DN50 的按设计要求。6B01/B02 楼空调冷热水管DNC 100 采用热镀锌钢管； DN350> DN> 100 采用无缝钢管DN50~DN12是手柄式对夹蝶阀； ADN150 涡轮蝶阀；小于等于 DN50 的按设计要求。按设计图纸7全场冷凝水管楼立管用镀锌管//1.3 管道安装工程施工特点本管道安装工程为埋地管道安装，埋地管道安装将跨越道路安装，道路下方埋地管线多，开挖难度大；由管道施工将与电气管道、给排水管道及市政绿化等多个专业沟通协调。管道施工焊接工作量大，施工工期短等特点编制本方案。2. 编制依据2.1 《工业设备及管道绝热工程施工及验收规范》GB5018 手 20102.2 《工业金属管道工程施工及验收规范》GB5023 手 20102.3 《现场设备、工业管道焊接工程施工及验收规范》GB50236-20112.4 《通风与空调工程施工质量验收规范》GB50243- 20162.5 施工图纸3. 管道施工程序4. 施工方法及要求4.1 材料进场及验收4.1.1. 管道材料进场检验①全部管子应进行外观检查，其表面应无裂纹、结疤、麻点、夹杂物、折皱、重皮、划痕、严重锈蚀等缺陷。②各种材质与规格的管子的质量检验应抽查10% 根数，但不得少于5 根，检查直径、壁厚，公称直径大于400mm 的管子应检查其直线度，公称直径大于等于50mn 厚壁钢管应抽查其同轴度，均应符合材料标准的规定。③管道材料进场应对其合格证和实物进行校核检验。4.1.2阀门检验①阀门型号、规格、铭牌、压力等级、材质标准符合图纸设计要求。②外部和可见的内部表面、螺纹...
