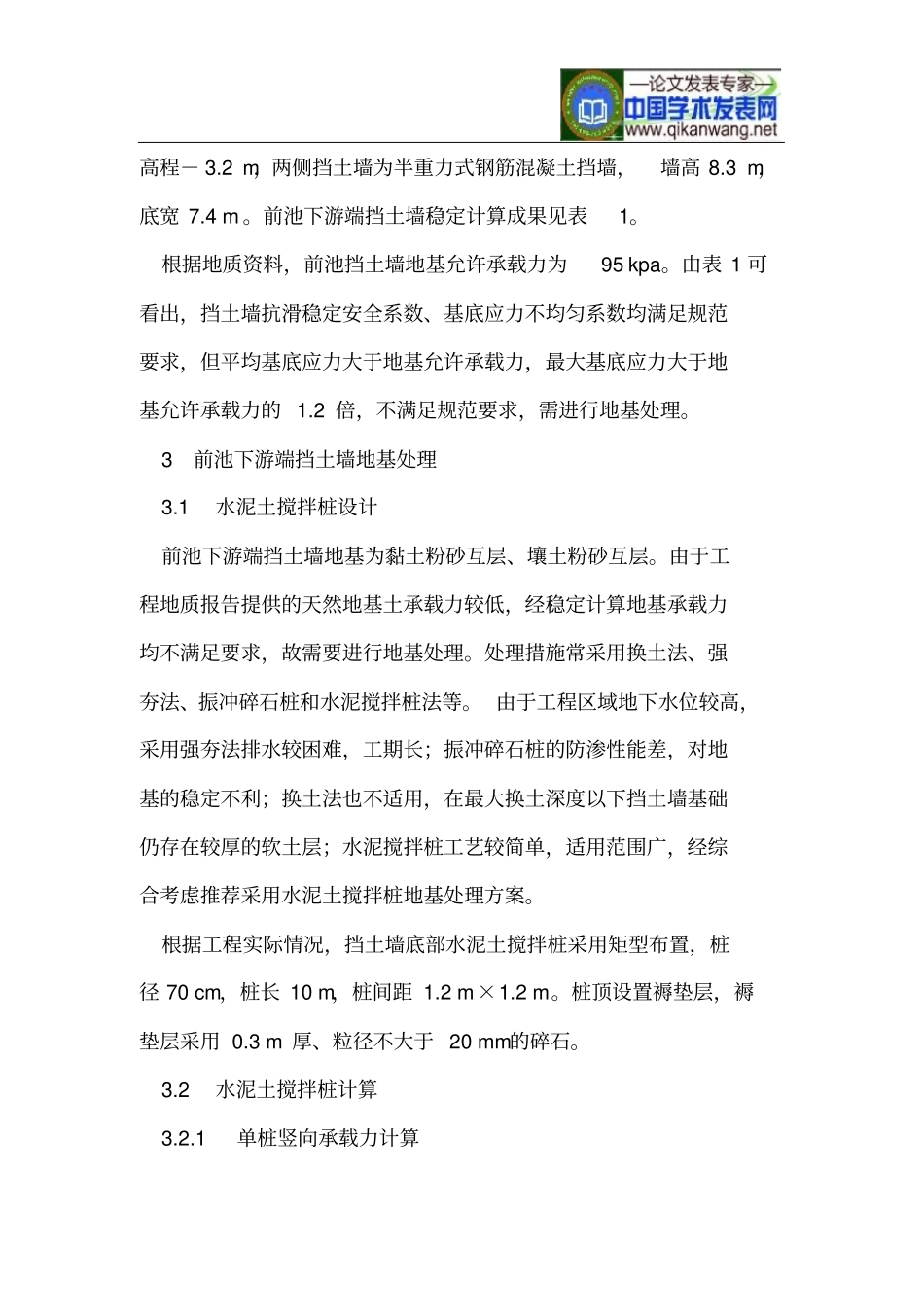

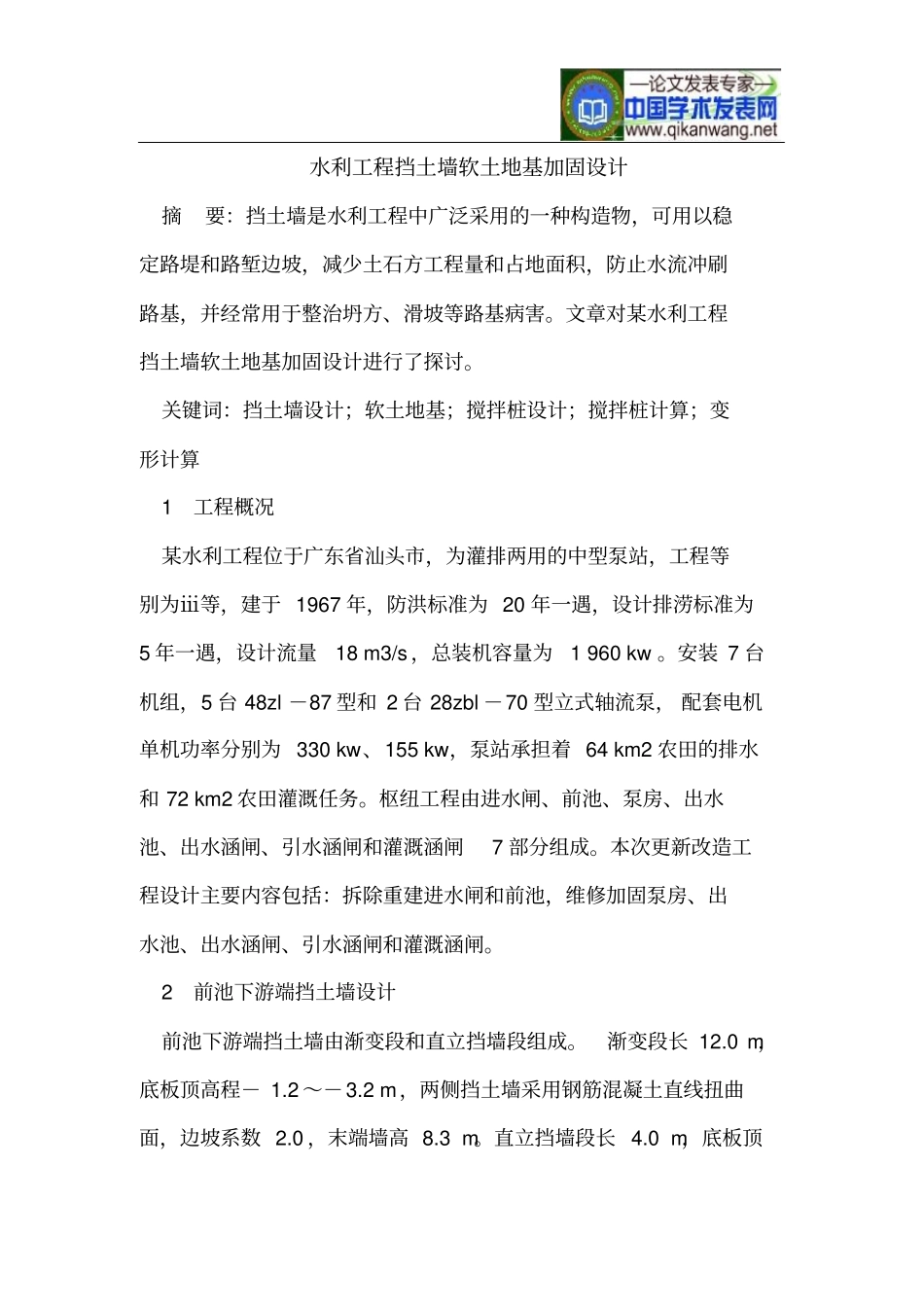

水利工程挡土墙软土地基加固设计摘要：挡土墙是水利工程中广泛采用的一种构造物，可用以稳定路堤和路堑边坡，减少土石方工程量和占地面积，防止水流冲刷路基，并经常用于整治坍方、滑坡等路基病害。文章对某水利工程挡土墙软土地基加固设计进行了探讨。关键词：挡土墙设计；软土地基；搅拌桩设计；搅拌桩计算；变形计算1 工程概况某水利工程位于广东省汕头市，为灌排两用的中型泵站，工程等别为ⅲ等，建于 1967 年，防洪标准为 20 年一遇，设计排涝标准为5 年一遇，设计流量18 m3/s ，总装机容量为1 960 kw 。安装 7 台机组，5 台 48zl －87 型和 2 台 28zbl －70 型立式轴流泵， 配套电机单机功率分别为 330 kw、155 kw，泵站承担着 64 km2 农田的排水和 72 km2 农田灌溉任务。枢纽工程由进水闸、前池、泵房、出水池、出水涵闸、引水涵闸和灌溉涵闸7 部分组成。本次更新改造工程设计主要内容包括：拆除重建进水闸和前池，维修加固泵房、出水池、出水涵闸、引水涵闸和灌溉涵闸。2 前池下游端挡土墙设计前池下游端挡土墙由渐变段和直立挡墙段组成。渐变段长 12.0 m，底板顶高程－ 1.2 ～－3.2 m，两侧挡土墙采用钢筋混凝土直线扭曲面，边坡系数 2.0 ，末端墙高 8.3 m。直立挡墙段长 4.0 m，底板顶高程－ 3.2 m，两侧挡土墙为半重力式钢筋混凝土挡墙，墙高 8.3 m，底宽 7.4 m 。前池下游端挡土墙稳定计算成果见表1。根据地质资料，前池挡土墙地基允许承载力为95 kpa。由表 1 可看出，挡土墙抗滑稳定安全系数、基底应力不均匀系数均满足规范要求，但平均基底应力大于地基允许承载力，最大基底应力大于地基允许承载力的 1.2 倍，不满足规范要求，需进行地基处理。3 前池下游端挡土墙地基处理3.1 水泥土搅拌桩设计前池下游端挡土墙地基为黏土粉砂互层、壤土粉砂互层。由于工程地质报告提供的天然地基土承载力较低，经稳定计算地基承载力均不满足要求，故需要进行地基处理。处理措施常采用换土法、强夯法、振冲碎石桩和水泥搅拌桩法等。 由于工程区域地下水位较高，采用强夯法排水较困难，工期长；振冲碎石桩的防渗性能差，对地基的稳定不利；换土法也不适用，在最大换土深度以下挡土墙基础仍存在较厚的软土层；水泥搅拌桩工艺较简单，适用范围广，经综合考虑推荐采用水泥土搅拌桩地基处理方案。根据工程实际情况，挡土墙底部水泥土搅拌桩采用矩型布置，桩径 70 cm，桩长 10 m，桩间距...
