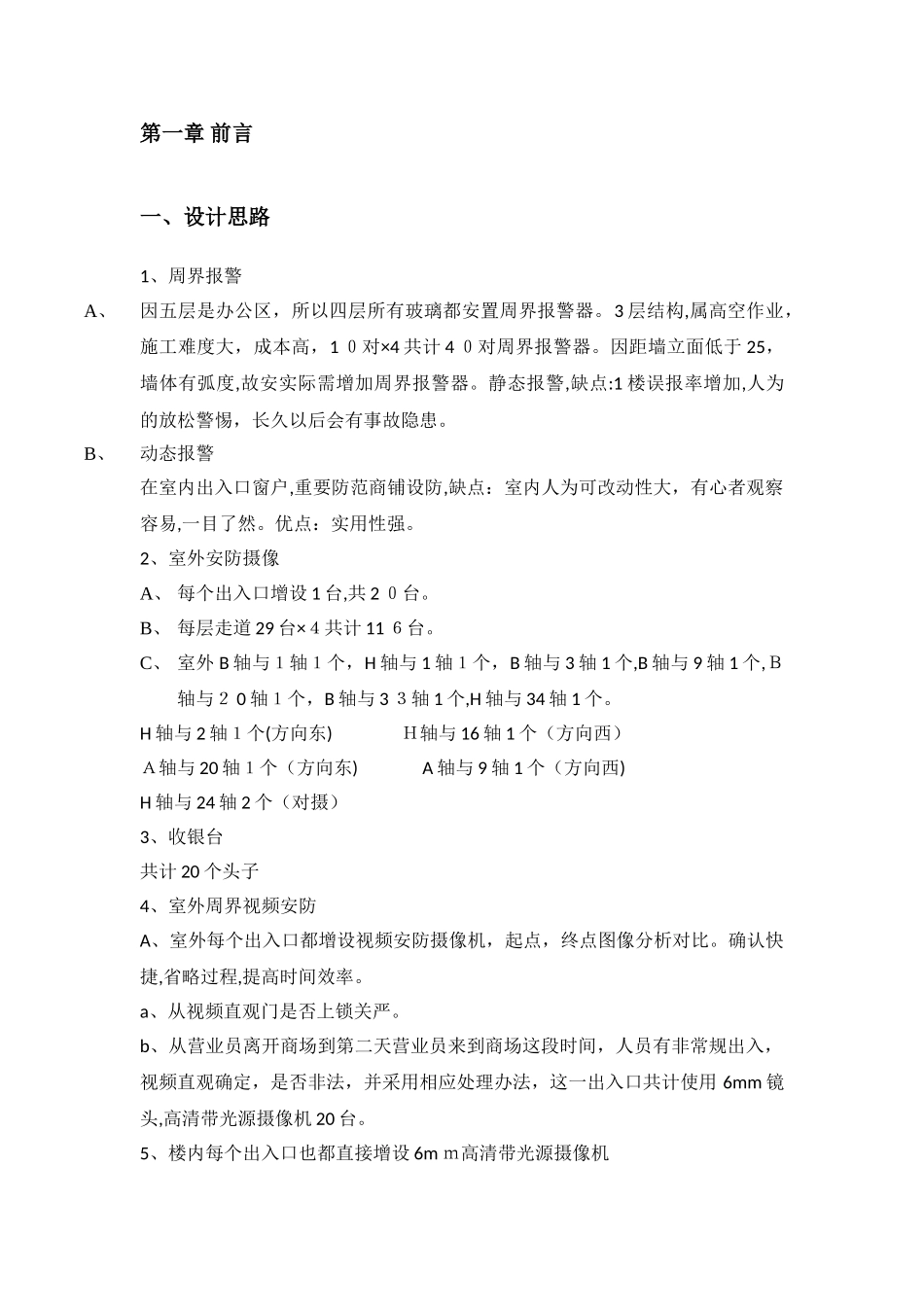

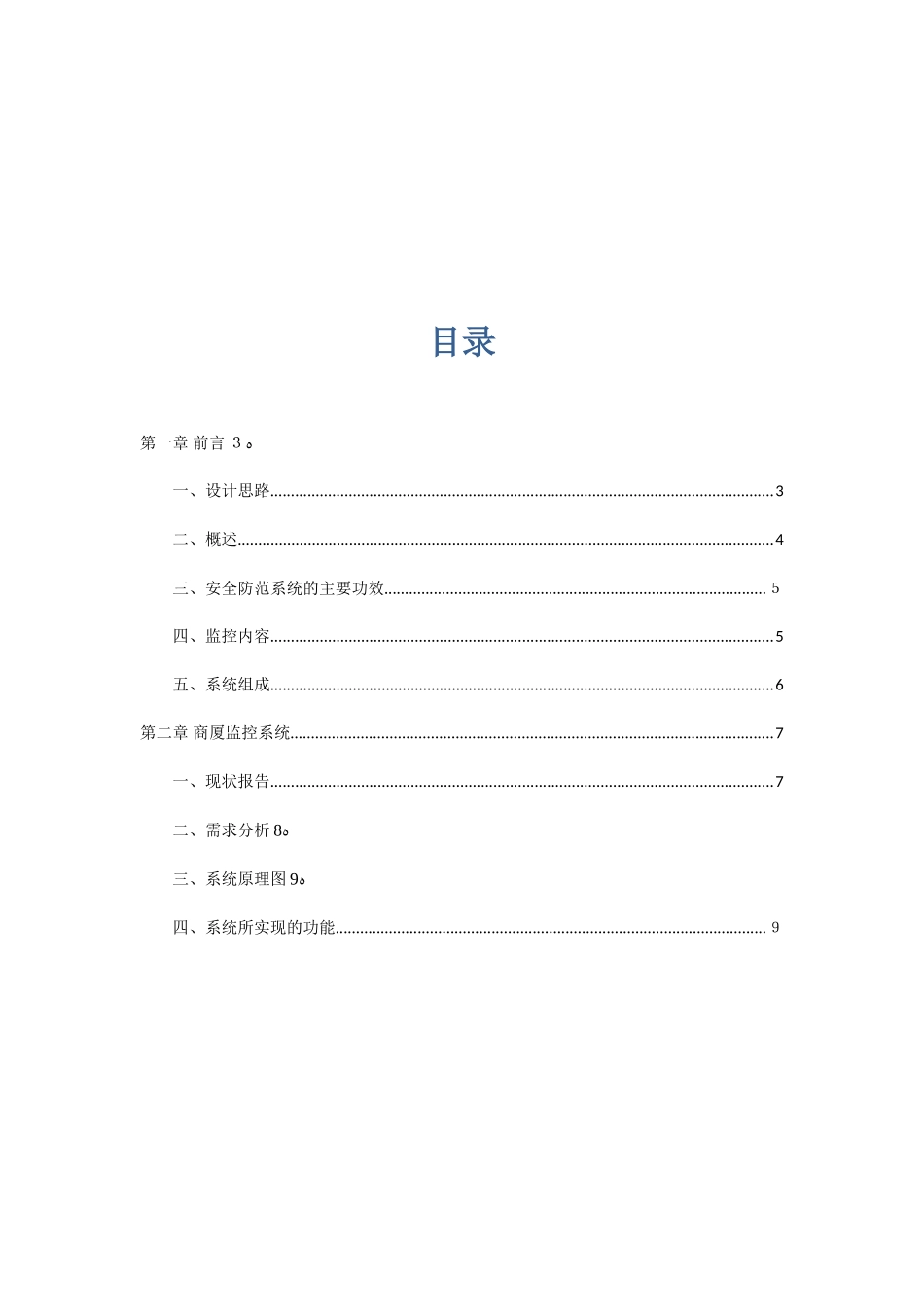

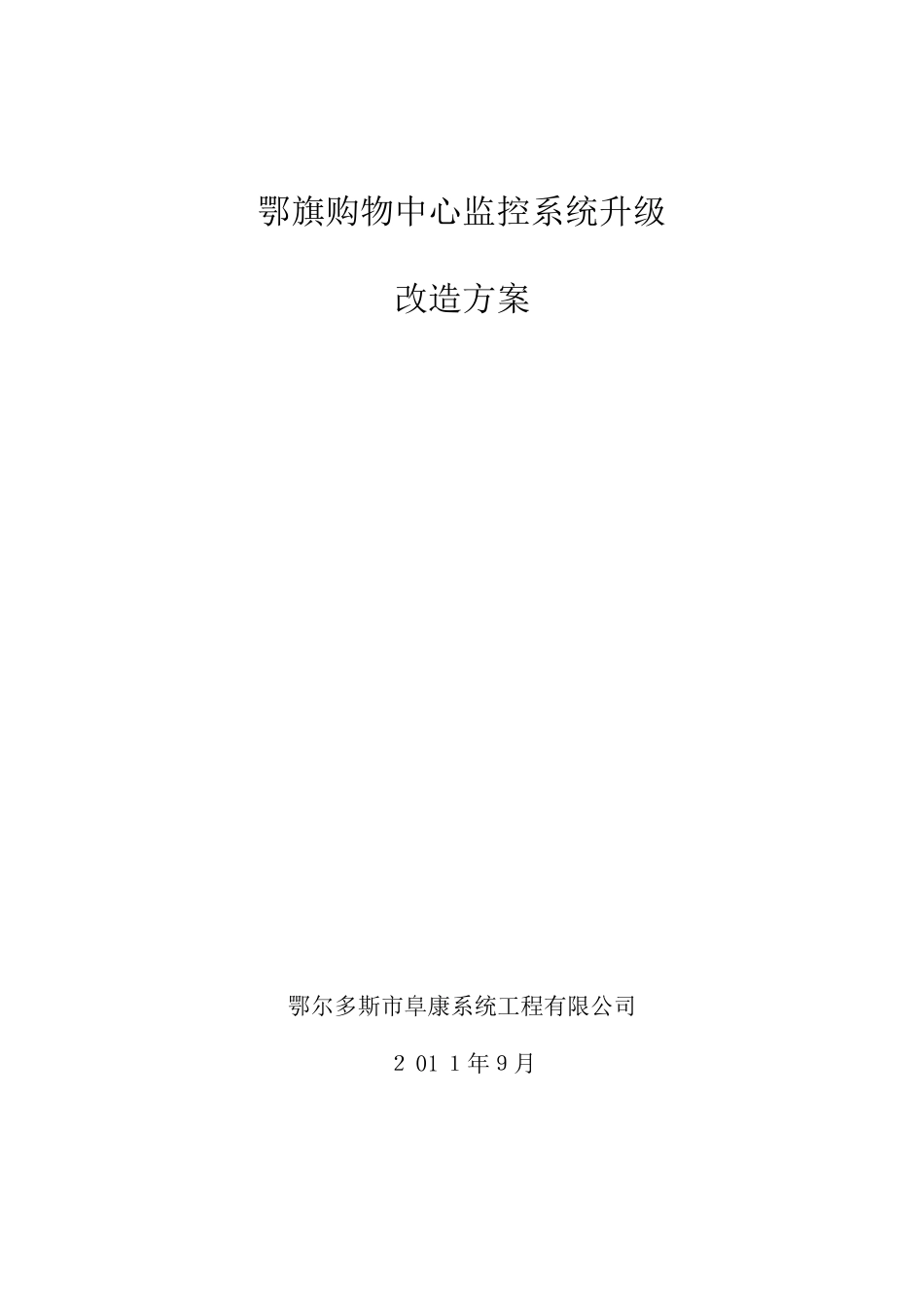

鄂旗购物中心监控系统升级改造方案鄂尔多斯市阜康系统工程有限公司2011年9月目录第一章前言ﻩ3一、设计思路..........................................................................................................................3二、概述..................................................................................................................................4三、安全防范系统的主要功效.............................................................................................5四、监控内容..........................................................................................................................5五、系统组成..........................................................................................................................6第二章商厦监控系统.....................................................................................................................7一、现状报告..........................................................................................................................7二、需求分析ﻩ8三、系统原理图ﻩ9四、系统所实现的功能.........................................................................................................9第一章前言一、设计思路1、周界报警A、因五层是办公区,所以四层所有玻璃都安置周界报警器。3层结构,属高空作业,施工难度大,成本高,10对×4共计40对周界报警器。因距墙立面低于25,墙体有弧度,故安实际需增加周界报警器。静态报警,缺点:1楼误报率增加,人为的放松警惕,长久以后会有事故隐患。B、动态报警在室内出入口窗户,重要防范商铺设防,缺点:室内人为可改动性大,有心者观察容易,一目了然。优点:实用性强。2、室外安防摄像A、每个出入口增设1台,共20台。B、每层走道29台×4共计116台。C、室外B轴与1轴1个,H轴与1轴1个,B轴与3轴1个,B轴与9轴1个,B轴与20轴1个,B轴与33轴1个,H轴与34轴1个。H轴与2轴1个(方向东)H轴与16轴1个(方向西)A轴与20轴1个(方向东)A轴与9轴1个(方向西)H轴与24轴2个(对摄)3、收银台共计20个头子4、室外周界视频安防A、室外每个出入口都增设视频安防摄像机,起点,终点图像分析对比。确认快捷,省略过程,提高时间效率。a、从视频直观门是否上锁关严。b、从营业员离开商场到第二天营业员来到商场这段时间,人员有非常规出入,视频直观确定,是否非法,并采用相应处理办法,这一出入口共计使用6mm镜头,高清带光源摄像机20台。5、楼内每个出入口也都直接增设6mm高清带光源摄像机消防通道时时畅通,但有的防火门必须锁死,这样消防队来突击检查,从监控室可快速处置。直接在视频状况下控制出入口的情况。6、统一开启锁闭所有出入口门都可以上控锁,统一开启锁闭。建议商场营业相对稳定后,根据管理整体需求在整改。7、市场调查a、对北国新天地调查发现只在出入口增设摄像机,过道摄像机设置数量非常少,基本只能起到表面作用,应付差事。每天百货都市相对基本完成布防,我们增设的要比每天百货都市更加全面合理,每层增设29个摄像机,共计需116个。b、如夜间有人滞留在某一位置,在无人情况下,一走动,就报警。晚上到第二天上班整个商场是静止的。只要动就报警。这样把整个过道空地都设成非法入侵,整体就成无数个房间,只要进入就报警。c、黄金,珠宝视频安防要重叠设防,监视每一次取货及客人观看的每一细节,故金象黄金,老庙黄金等,43、46、47、48、50、52共6个柜台。需加36个头子,也有商户自己独立上一套系统、名表也需要增加摄像头。d、室内增加动态报警器,营业员离开商场后到第二天营业员上班前,这段时间内整个商场是无人状态,商场属静止状态,只要有物体移动,分区域报警。e、增加动态报警是在保安对视频监视上不能时时监视查看,需要报警声提示,强加迅速反应度。二、概述近年来随着数字化技术和计算机处理能力的迅猛发展,监控系统已经为越来越多的...
