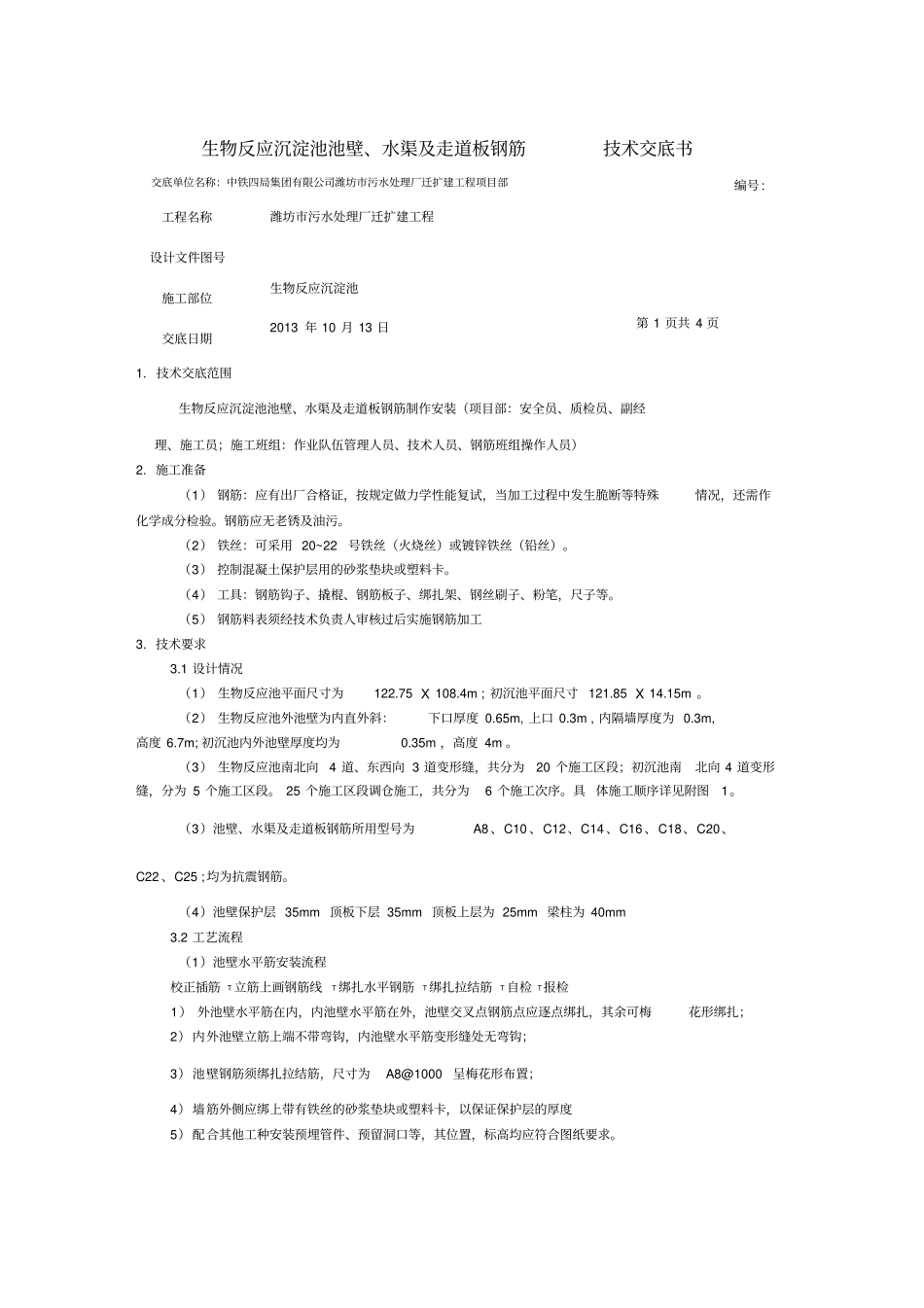

水厂土建池壁水渠及走道板钢筋_第1页
1/7

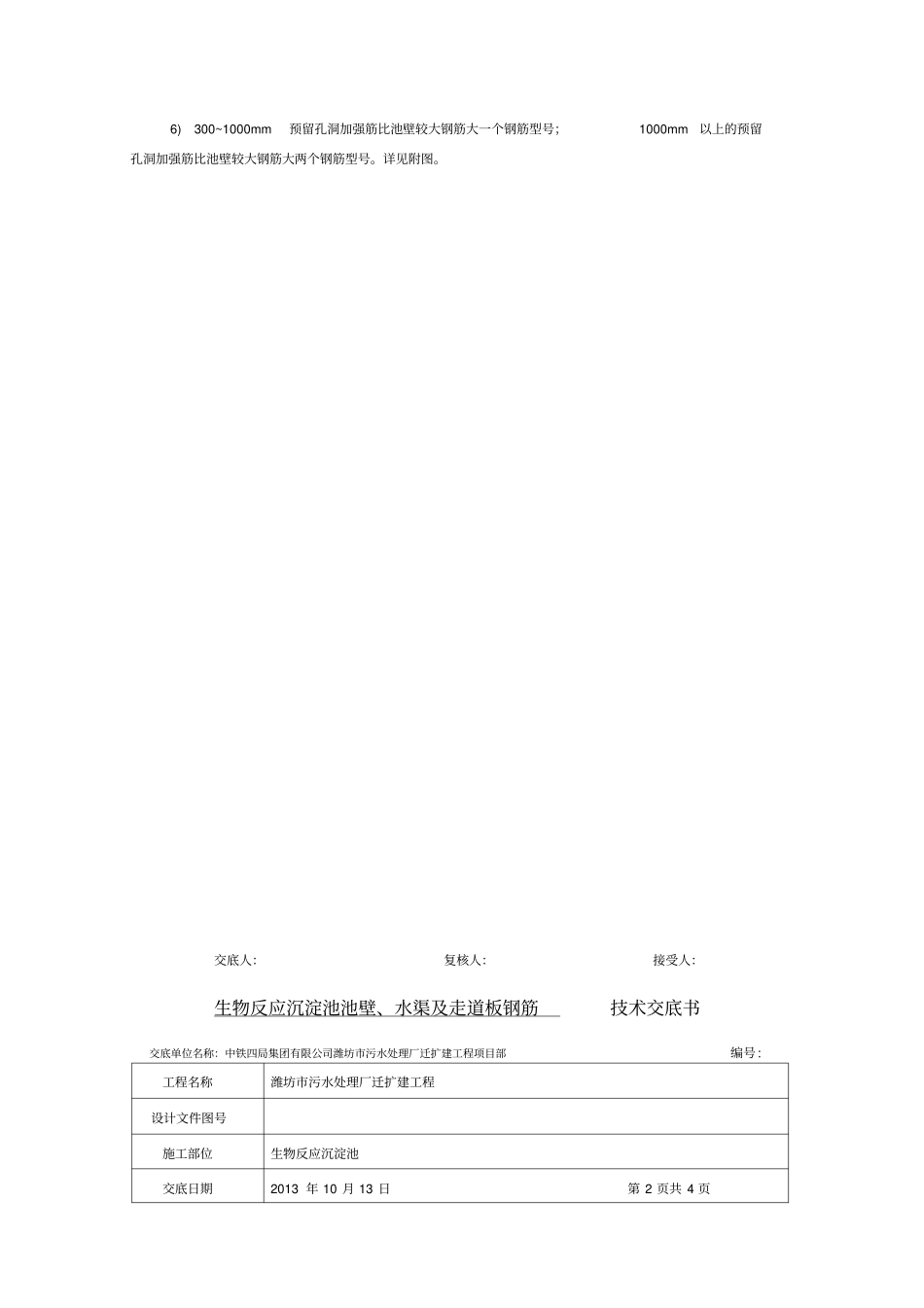

水厂土建池壁水渠及走道板钢筋_第2页
2/7

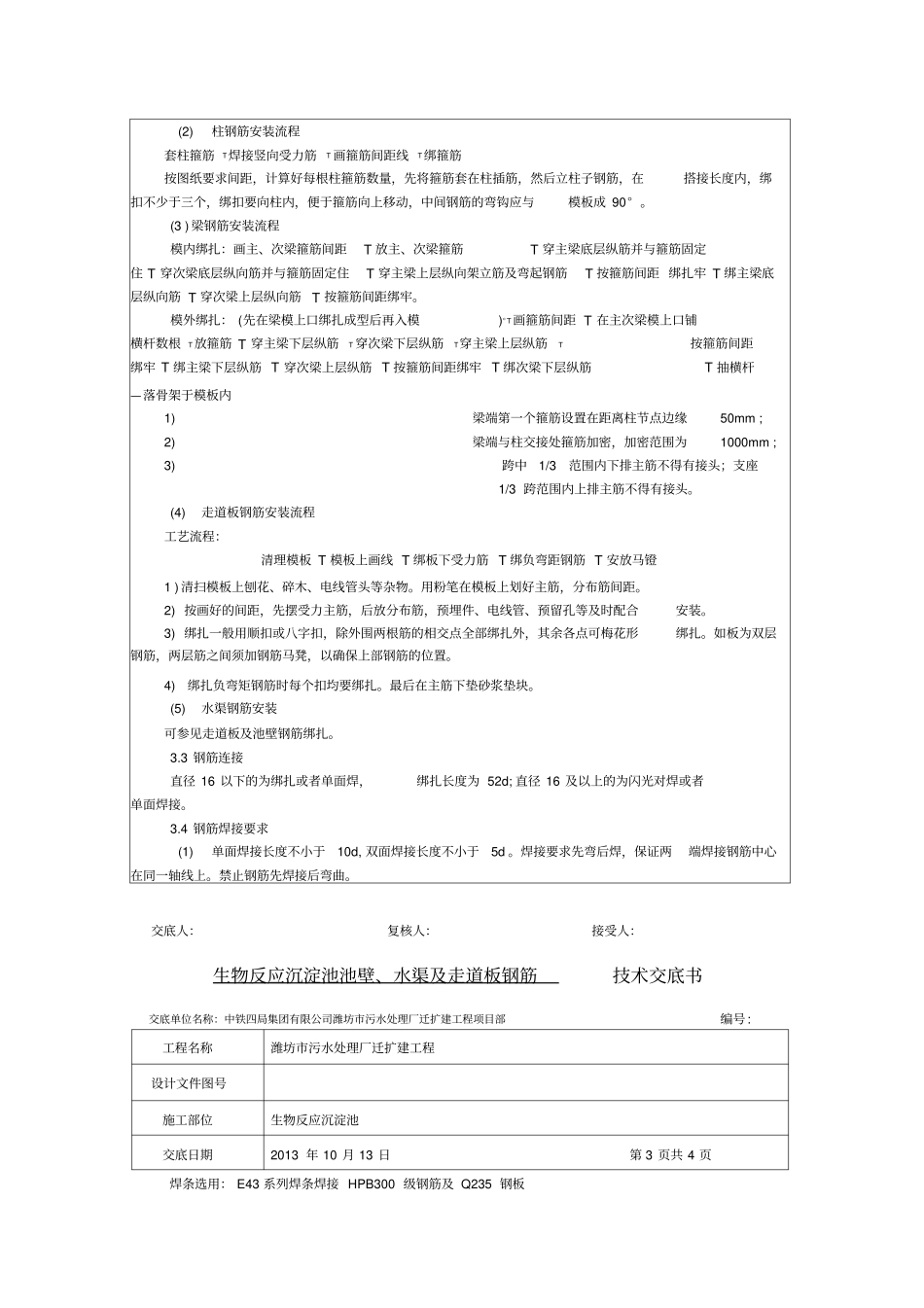

水厂土建池壁水渠及走道板钢筋_第3页
3/7
生物反应沉淀池池壁、水渠及走道板钢筋技术交底书交底单位名称:中铁四局集团有限公司潍坊市污水处理厂迁扩建工程项目部1. 技术交底范围生物反应沉淀池池壁、水渠及走道板钢筋制作安装(项目部:安全员、质检员、副经理、施工员;施工班组:作业队伍管理人员、技术人员、钢筋班组操作人员)2. 施工准备(1) 钢筋:应有出厂合格证,按规定做力学性能复试,当加工过程中发生脆断等特殊情况,还需作化学成分检验。钢筋应无老锈及油污。(2) 铁丝:可采用 20~22号铁丝(火烧丝)或镀锌铁丝(铅丝)。(3) 控制混凝土保护层用的砂浆垫块或塑料卡。(4) 工具:钢筋钩子、撬棍、钢筋板子、绑扎架、钢丝刷子、粉笔,尺子等。(5) 钢筋料表须经技术负责人审核过后实施钢筋加工3. 技术要求3.1 设计情况(1) 生物反应池平面尺寸为122.75 X 108.4m ; 初沉池平面尺寸 121.85 X 14.15m 。(2) 生物反应池外池壁为内直外斜:下口厚度 0.65m, 上口 0.3m , 内隔墙厚度为 0.3m, 高度 6.7m; 初沉池内外池壁厚度均为0.35m ,高度 4m 。(3) 生物反应池南北向 4 道、东西向 3 道变形缝,共分为 20 个施工区段;初沉池南北向 4 道变形缝,分为 5 个施工区段。 25 个施工区段调仓施工,共分为 6 个施工次序。具体施工顺序详见附图 1。(3)池壁、水渠及走道板钢筋所用型号为A8 、C10 、C12、C14 、C16 、C18、C20、C22 、C25 ; 均为抗震钢筋。(4)池壁保护层 35mm 顶板下层 35mm 顶板上层为 25mm 梁柱为 40mm 3.2 工艺流程(1)池壁水平筋安装流程校正插筋T 立筋上画钢筋线T 绑扎水平钢筋T 绑扎拉结筋T 自检 T报检1) 外池壁水平筋在内,内池壁水平筋在外,池壁交叉点钢筋点应逐点绑扎,其余可梅花形绑扎;2)内外池壁立筋上端不带弯钩,内池壁水平筋变形缝处无弯钩;3)池壁钢筋须绑扎拉结筋,尺寸为 A8@1000呈梅花形布置;4)墙筋外侧应绑上带有铁丝的砂浆垫块或塑料卡,以保证保护层的厚度5)配合其他工种安装预埋管件、预留洞口等,其位置,标高均应符合图纸要求。编号: 工程名称设计文件图号施工部位交底日期潍坊市污水处理厂迁扩建工程生物反应沉淀池2013 年 10 月 13 日第 1 页共 4 页6)300~1000mm预留孔洞加强筋比池壁较大钢筋大一个钢筋型号;1000mm以上的预留孔洞加强筋比池壁较大钢筋大两个钢筋型号。详见附图。交底人:复核人:接受人:生物反应沉淀池池壁、水渠...
