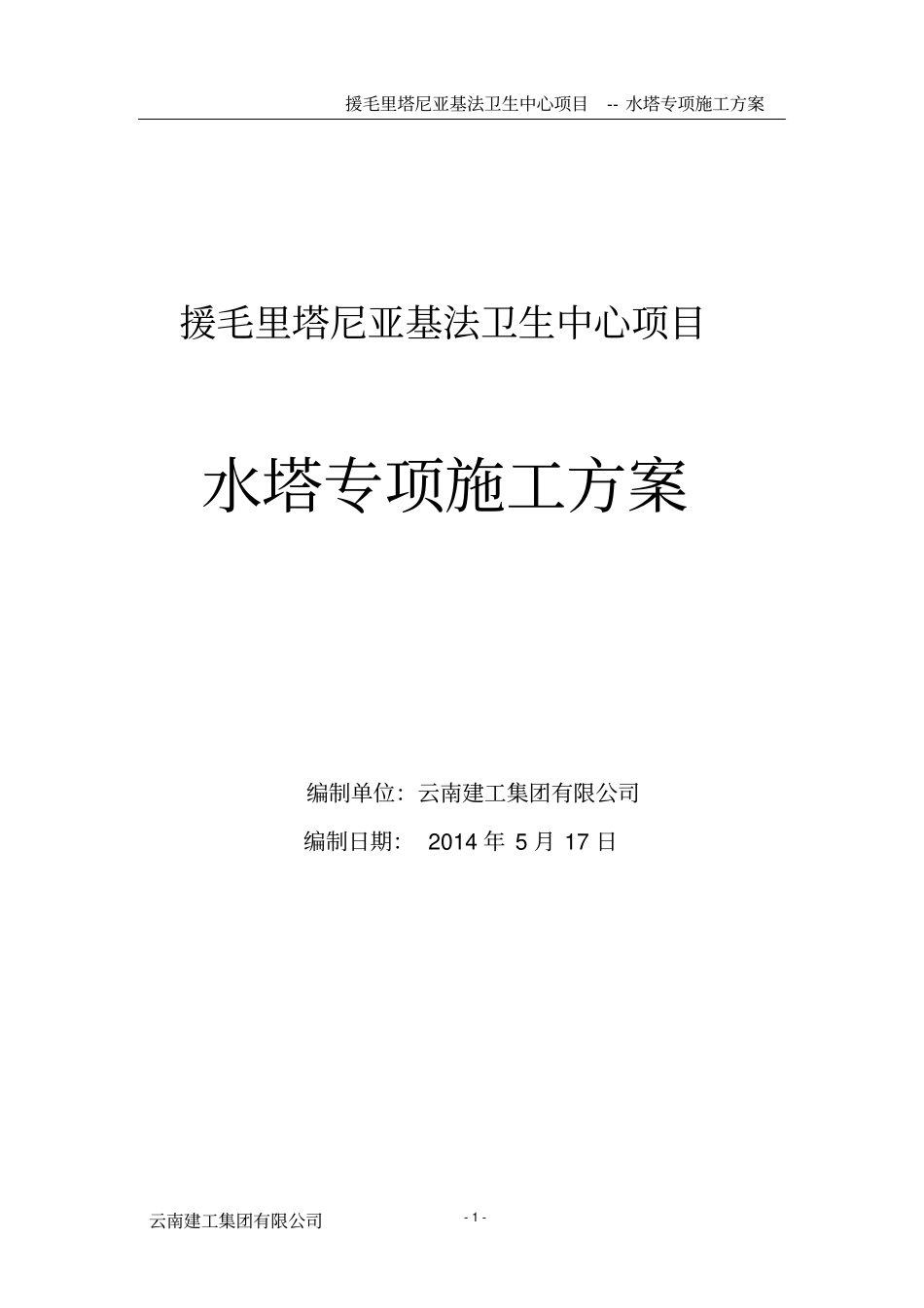

援毛里塔尼亚基法卫生中心项目-- 水塔专项施工方案云南建工集团有限公司- 1 - 援毛里塔尼亚基法卫生中心项目水塔专项施工方案编制单位：云南建工集团有限公司编制日期： 2014 年 5 月 17 日援毛里塔尼亚基法卫生中心项目-- 水塔专项施工方案云南建工集团有限公司- 2 - 目录第一章工程概况 .................................. 3 第二章编制依据 .................................. 5 第三章施工部署 .................................. 5 第四章施工现场平面布置.......................... 8 第五章工程质量保证体系及措施.................... 9 第六章关键部位的施工工艺方案措施............... 11 第七章脚手架工程 ........................... - 14 - 第八章施工力量计划及布置.................. - 29 - 第九章现场文明施工措施........................ 30 第十章施工进度计划及保证措施.................. 31 第十一章主要材料、构件用量计划................ 32 第十二章主要机具使用计划...................... 32 第十三章附表 . ................................. 34 第十四章计算书 ................................ 37援毛里塔尼亚基法卫生中心项目-- 水塔专项施工方案云南建工集团有限公司- 3 - 第一章工程概况1.1 、项目概况工 程 名称毛 里 塔 尼 亚 基法 卫 生 中 心 项目建设地点毛里塔尼亚基法市建 设 单位中 华 人 民 共 和国商务部勘察单位江苏省地质工程有限公司设 计 单位北 京 市 建 筑 设计 研 究 院 有 限公司监理单位沈阳长天建设项目管理有限公司1.2 、水塔概况本工程为 300m3/45 ° 钢筋混凝土倒锥壳水塔，其容量为300立方米，有效高度为25 米（内存最低水位） 。水塔的水箱外表为花瓣图案，配上细长的筒身，造型美观、结构合理。整座水塔采用现浇施工工艺，施工场地较大，施工简便，质量可靠，省工省料，施工安全。倒锥壳水塔主要由钢筋混凝土基础，筒身和水箱三大部分组成。 1) 基础：采用《钢筋混凝土倒锥壳不保温水塔》 （04S802-2）图集中的基础，型号： J30030-6a ，基础为整板钢筋混凝土结构，基础埋深 3.0 米，底板外缘半径9.6 米 ，砼标号 C30，用量为618m3 。地基以③ 2 层中风化石英砂岩夹页岩为基础持力层。2) 筒身为等截面筒体现浇钢筋混凝土结构，直径为 2400mm，援毛里塔尼亚...
